MCU 통합 다기능 레이더 센서

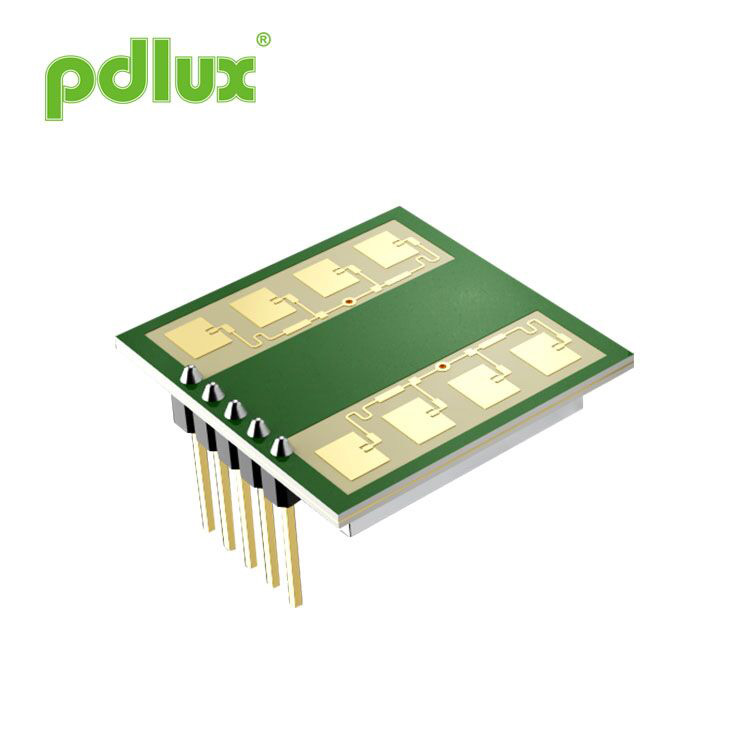

PD-V20SL은 PDLUX 기술팀이 개발한 다기능 복합 모듈로 중심주파수 24.125GHz의 다기능 레이더 센서이다. 모듈은 마이크로파 센서, 신호 증폭기 및 MCU로 구성됩니다. 모듈에는 다양한 모드 출력이 있어 다양한 사용자가 다양한 요구 사항을 선택하고 다양한 제품에 적용하는 데 편리합니다. 이는 PDLUX가 독립적으로 개발한 특허 제품입니다. 자동 도어 감지 유도, 보안 감지 유도, 자동 조명 유도 및 기타 제품의 감지 해상도는 매우 높습니다.

1. 센서 신호 출력:
이는 아무런 처리 없이 센서에서 직접 출력되는 저주파 신호와 동일합니다. 사용자는 이 출력 포트를 사용하기 위해 외부 신호 증폭 회로가 필요하며, 다음에 따라 다양한 성능으로 증폭 회로를 구성할 수 있습니다. 필요합니다.

2. 증폭된 신호 출력:
이 출력 포트는 20Hz-330Hz 저역 통과 증폭 회로(첨부 파일 참조)로 증폭되었습니다. 이 대역폭을 충족하는 사용자는 이 출력 포트를 직접 사용할 수 있으며, 이 증폭 회로 출력 포트와 20K 전위차계(1K-2K 저항과 직렬로 연결된 전위차계)를 통해 감도를 조정할 수 있어 매우 편리합니다.

기준 회로


참고: 내장된 증폭기 회로는 이 모듈의 표준 구성입니다. 이 증폭기 회로의 대역폭이 충분하지 않은 경우 사용자의 필요에 따라 사용자 정의할 수 있습니다.

3. MCU 실행 출력:이 출력 포트는 센서가 MCU에 의해 증폭되고 처리된 후 이미 실행 출력 포트입니다. 센서는 물체의 움직임을 감지하고 1초 실행 펄스 출력을 출력합니다. (출력 펄스의 길이는 사용자 요구에 따라 맞춤화 가능) 자동문 센서에 직접 적용할 수 있으며, 이러한 요구사항을 충족하는 레이더 감지기 제품에도 적용할 수 있습니다. 이 출력 포트는 4.7K 저항과 연결되어 LED를 표시기로 구동할 수 있습니다.

4. 지원요령:
PD-V20SL은 이미 모바일 감지 + 신호 증폭 회로 + MCU로 다양한 출력을 제공하므로 사용자는 전원 공급 장치의 우수한 성능만 추가하면 되며 전위차계와 라이트 튜브 표시등을 추가하면 완전한 자동 도어 센서를 구성할 수 있습니다. 제품 성능을 안정적이고 신뢰할 수 있게 만들기 위해 이 제품은 전원 공급 장치에 대한 요구 사항이 상대적으로 높으며 안정적인 성능, 작은 리플 계수, 전원 공급 장치의 우수한 간섭 방지 성능이 매우 중요합니다.

4.1. 전원 공급 장치 구성: 다음 그림은 넓은 전압 스위칭 전원 공급 장치입니다. 입력 전압은 직접적으로 AC12V-24V 범위 또는 DC12V-35V 전압에 사용됩니다. 전원 공급 장치의 품질은 매우 중요하므로 전원 공급 장치를 설계할 때 PCB를 신중하게 계획해야 합니다. 왜냐하면 합리적인 원리 회로의 선택은 그 중 하나일 뿐이고 회로 기판의 구성 요소 분포와 합리성 때문입니다. 배선은 다른 성능을 생성합니다. 성능이 좋은 전원 공급 장치는 간섭 방지 성능이 뛰어나고 리플 계수가 매우 낮습니다. 우수한 전원 공급은 PD-V20SL의 안정적인 작동의 기본입니다. 다음 회로는 참고용입니다.


5. 릴레이 실행 회로
회로의 이 부분은 사용자의 필요에 따라 선택됩니다. 기존의 자동문 센서는 제어 방식이 다릅니다. 방법과 제어 전압이 다르므로 다음은 12V 릴레이 제어의 기준 회로이며 제어할 수도 있습니다. MOS 튜브, 리드 릴레이, 광전 커플 링 등에 의한



6. 감지 감도 조정 전위차계를 추가합니다.
감지 거리를 제어하기 위해 PD-V20SL은 외부 감도 조정 전위차계를 연결하여 전위차계를 통해 적절한 범위 내에서 감지 거리를 제어할 수 있습니다. 연결 방법은 다음 연결 다이어그램을 참조할 수 있습니다.


PD-V20SL 다기능 레이더 센서 제품의 다양한 구성 요소와 응용 방식은 위에 소개되어 있습니다. ~ 안에 독립적으로 사용되는 위의 기능 외에도 다양한 요구 사항에 따라 2차 개발이 가능합니다. 사용자의 개별 요구에 따라 제품이 다양한 기능을 맞춤 설정할 수 있도록 합니다.

7. 사용자 기능 커스터마이징
7.1. 감지 기능 사용자 정의:
쉽게 말하면 어떤 제품에 사용되는지를 의미합니다. 예를 들어 자동문 센서 제품에 사용될 경우 MCU는 펄스 신호를 생성하며 특별한 요구 사항이 있는 사용자는 요구 사항을 명확하게 설명할 수 있으며 우리는 사용자의 필요에 따라 프로그램. 사용자는 펄스 출력에서 ​​MCU를 연결하고 모든 후속 기능을 설계할 수도 있습니다. 사용자가 개인화하기에 편리합니다.

7.2. 보안 센서 제품의 경우:
보안 제품에 더 많은 프로그램을 사용할 수 있으며 사용자의 독립적인 개발을 지원할 수 있습니다. 아니면 사용자가 제안한 솔루션을 선택하면 PDLUX는 사용자가 제안한 솔루션에 따라 소프트웨어를 작성합니다.

7.3. 자동 조명 제품의 경우:
PD-V20SL은 간단하고 구성이 적은 자동 조명 센서의 요구 사항을 전달할 수 있으며 사용자가 직접 구성할 수 있습니다. 간단한 센서 회로와 제품을 형성하기 위해 MCU 출력 포트에 에피택셜 실행 회로를 탑재했습니다.

8. 사용자가 개인화된 기능을 개발할 수 있도록 지원
PD-V20SL 모듈은 오픈 프로그램 작성 기능을 제공합니다. 즉, 사용자는 특성에 따라 프로그램을 작성할 수 있습니다. 5개의 포트에서 직접 작성하고 개인화된 기능을 독립적으로 개발할 수 있습니다. 사용자가 원하는 다양한 기능을 소프트웨어를 통해 쉽게 작성할 수 있습니다.

9. 주의사항
9.1. 생산 과정에서 정전기 보호에 주의를 기울여야 합니다.

9.2. 회로 기판의 두께가 1.2mm에 불과하기 때문에 핀 헤더에 무리한 힘을 가할 수 없으며, 특히 과도한 힘을 가할 수 없습니다. 측면에 힘을 가하면 쉽게 내부 회로가 파손되어 센서가 손상될 수 있습니다.

9.3. K-밴드 레이더 센서에는 하우징의 재질과 두께에 대한 특별한 요구 사항이 있습니다. 일반적인 쉘 재료 ABS 엔지니어링 플라스틱으로 만들어졌으며 두께는 1.5-3mm입니다. 센서의 평면 안테나와 우리 사이의 간격은 실제 시험 설치에 따라 일치하고 수정되어야 하는 5-7mm입니다. 전면에 금속 실드를 사용하면 안 됩니다. 그렇지 않으면 센서가 앞에서 움직이는 물체를 제대로 감지할 수 없습니다.

PD-V20SL은 제품 개발을 단순화합니다. 필요에 따라 전원 공급 장치와 액추에이터가 장착되어 있으면 제품 감지 해상도가 높으며 PD-V20SL 하나만으로 자동문 센서, 보안 센서, 자동 유도등 제품을 완성할 수 있습니다. 전력 소비는 기존 센서의 3분의 1에 불과합니다. 생산 방법은 다양한 사용자의 개별 요구에 맞게 맞춤화될 수 있으므로 결합된 센서가 다양한 기능을 생성할 수 있습니다.

PD-V20SL 복합 다기능 레이더 센서는 피디룩스가 개발, 특허를 취득한 제품으로 피디룩스가 기술 지원을 제공할 수 있다.

본 설명서는 본 제품의 현재 내용에 맞게 프로그래밍되었으며 제조업체에 사전 통지 없이 변경 및 수정될 수 있습니다!
회사의 허가 없이 본 설명서의 내용을 다른 목적으로 복제하는 것은 엄격히 금지됩니다.

특허제품, 위조품은 고발해드립니다!
