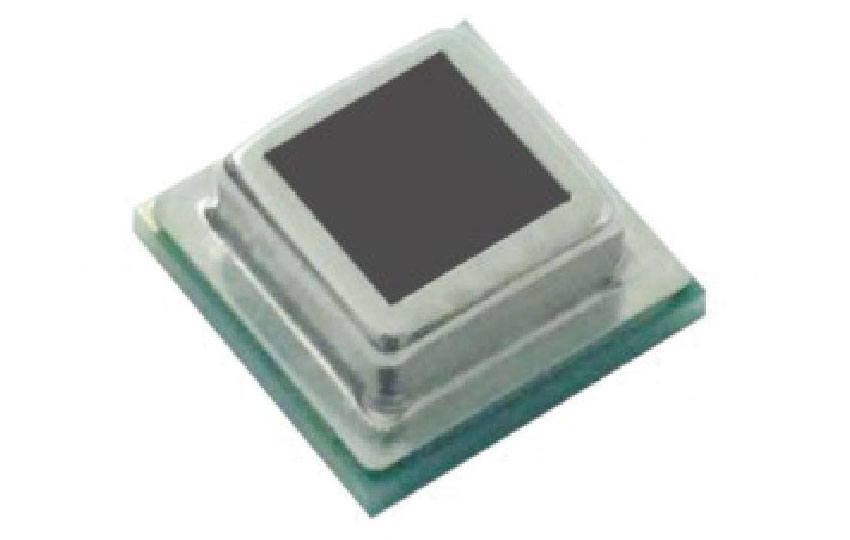

MINI SMD 4 요소 아날로그 초 전형 적외선 센서
고객은 사용되는 주석 페이스트의 유형에 따라 고온 주석 페이스트와 같은 리플 로우 용접 공정의 합리적인 조정, 권장 온도는 약 260 ° C로 조정되어 주석 페이스트가 완전히 녹아서 MINI SMD 4를 보장합니다. Element Analog Pyroelectric 적외선 센서 및 PCB 플레이트 용접. (* 고객이 PCB 보드 실크 스크린 주석 페이스트를 완료하는 것이 좋습니다, 해당 센서 장착 위치 센터는 적색 접착제를 점하는 프로세스를 높이고 리플로 용접 용접 위치의 정확도를 향상시킬 수 있습니다)
모델:PD-PIR-4021LA
문의 보내기
MINI SMD 4 요소 아날로그 초 전형 적외선 센서
|
Features of MINI SMD 4 요소 아날로그 초 전형 적외선 센서 SMD 리플로 용접 장착 공정 아날로그 신호 처리 저전압, 마이크로 전력 소비 초박형 제품 설계에 이상적 더 강력한 방해 전파 방지 기능
제품 및 권장 패드 크기 다이어그램
|
Application of MINI SMD 4 요소 아날로그 초 전형 적외선 센서 적외선 동작 감지 사물 인터넷 웨어러블 기기 스마트 가전 : TV, 에어컨, 디지털 카메라, 컴퓨터 자동 조명 스위치 : 스마트 홈, 스마트 램프 보안, 자동차 도난 방지 장비 LCD 디스플레이 공기 청정기 네트워크 모니터링 시스템 등 다른 |
제품 포장 및 식별
제품 테이프 포장의 개략도
1) 각 제품의 표준 수량은 1000pcs입니다.
2) 각 제품은 반 시계 방향으로 편성되며, 공급 구멍은 사용자의 왼쪽에 있습니다.
3) 각 제품에 부착 된 라벨에는 모델, 제품 수량, 생산 일 등이 명확하게 표시되어 있습니다.
4) 각 제품에는 녹색 ROHS 라벨이 부착되어 있습니다.
센서의 기본 매개 변수
다음 표의 정격 값을 초과하는 작업 조건은 장치의 영구적 인 손상 또는 고장을 유발할 수 있습니다.
장치의 정격 값에 가깝게 장기간 작동하면 센서의 수명과 신뢰성에 영향을 미칠 수 있습니다.
|
매개 변수 |
상징 |
최소 |
최대 |
단위 |
노트 |
|
작동 온도 |
더하다 |
-30 |
70 |
℃ |
|
|
전압 |
VDD |
3 |
10 |
V |
|
|
시야각 |
θ |
X = 110 ° |
Y = 90 ° |
° |
시야는 이론적 가치 |
|
보관 온도 |
TST |
-40 |
80 |
℃ |
|
|
감지 파장 |
λ |
5 |
14 |
μm |
|
|
적외선 수신 전극 |
|
2 * 1 |
|
2 요소 |
|
등가 회로도
MINI SMD 4 요소 아날로그 초 전형 적외선 센서 welding conditions and precautions
1. 리플로 솔더링 공정은 아래 그림의 온도 곡선을 참조하십시오. 예열 영역, 가열 영역 설정, 최고 온도 영역 및 냉각 영역을 설정하는 것이 좋습니다.
2. PIR 패드를 납땜하기 위해 수동 납땜을 사용하는 경우 PIR 마운팅 보드 뒷면의 고온 풍화 주석을 사용하여 3 초 이내에 납땜을 완료 할 수 있습니다. 수동 용접을 사용하는 경우 용접 온도를 제어 할 수 없기 때문에 과열로 인해 센서의 성능이 저하 될 수 있습니다. 수동 용접을 피하십시오.
3. 사용자는 센서 패드 크기를 설계 할 때 사양에서 권장하는 패드 크기를 사용하는 것이 좋습니다.
4. 용접 공정을위한주의 사항.
1) 제품을 용접하기 전에 제품 패드를 맨손으로 만지지 마십시오. 제품의 용접 불량의 원인이 될 수 있습니다.
2) 솔더 주석 페이스트 인쇄의 양이 일관되지 않거나 패드 산화의 한쪽면이 패드 주석의 양면에 용접으로 이어질 수 있습니다 속도가 일관되지 않아 제품 용접 프로세스가 "스탠드 스톤"효과를 생성합니다. 용접 후 제품까지도 용접 영역을 탈출합니다.
3) 국부적 인 패드 산화로 국부적 인 주석 고장이 발생하면 센서 성능이 제대로 작동하지 않습니다.
4) 사용 된 주석 페이스트의 유형에 따라 고객, 고온 주석 페이스트와 같은 리플 로우 용접 공정의 합리적인 조정, 권장 온도는 약 260 ° C로 조정되어 주석 페이스트가 완전히 녹아 제품을 보장합니다. 그리고 PCB 판 용접. (* 고객이 PCB 보드 실크 스크린 주석 페이스트를 완료하는 것이 좋습니다, 해당 센서 장착 위치 센터는 적색 접착제를 점하는 프로세스를 높이고 리플로 용접 용접 위치의 정확도를 향상시킬 수 있습니다)
5) 반복 용접 또는 반복 가열 수리를 반복하지 마십시오. 그렇지 않으면 센서의 수명과 성능에 심각한 영향을 미칩니다.
6) 제품 용접 전후에 부식성 화학 물질을 사용하여 센서 창 캡의 광학 필터를 청소하거나 닦지 마십시오 (청소 또는 닦을 때 물이없는 에탄올 권장). 센서가 고장날 수 있습니다.
7) 센서 제품이 리플 로우 용접을 완료 한 후 필터를 누르지 마십시오. 그렇지 않으면 필터가 가라 앉을 수 있으므로 테스트 또는 사용을 위해 2H 이상 배치해야합니다.
8) 제품 필터 및 용접 단자를 금속 시트 나 맨손으로 만지지 마십시오.
9) 작업자는 센서를 잡을 때 정전기 방지 팔찌를 착용해야합니다.
10) 용접 장착을 위해 제품 용접 다리의 사양을 엄격히 따르십시오. 그렇지 않으면 센서가 작동하지 않습니다.
