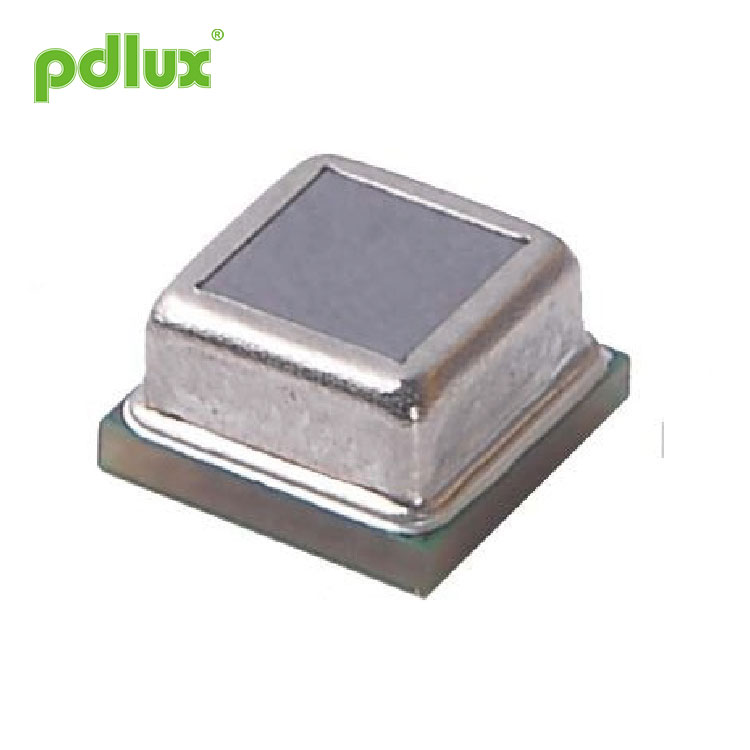

소형 SMD 4 성분 반대로 움직이지 않게하는 디지털 방식으로 Pyroelectric 적외선 감지기

MINI SMD Four Element Anti Jamming Digital Pyroelectric Infrared Sensor에서 수신 한 초 전형 적외선 신호가 프로브 내부의 트리거 임계 값을 초과하면 내부적으로 카운팅 펄스가 생성됩니다. 프로브가 이러한 신호를 다시 수신하면 두 번째 펄스를 수신 한 것으로 간주합니다. 4 초 내에 2 개의 펄스를 수신하면 프로브는 경보 신호를 생성하고 REL 핀은 하이 레벨 트리거를 갖습니다.

모델:PD-PIR-462LA-D

문의 보내기

소형 SMD 4 성분 반대로 움직이지 않게하는 디지털 방식으로 Pyroelectric 적외선 감지기

풍모
소형 SMD 리플로 납땜 방법
디지털 신호 처리
전력 조절을 활성화하여 에너지 절약
내장 필터, 강력한 간섭 방지
조정 가능한 감도, 타이밍 및 조명 제어
저전압, 마이크로 전력 소비

신청
적외선 움직임 감지
사물 인터넷
웨어러블
스마트 가전, 가정용
스마트 조명기구
보안, 자동차 도난 방지 제품
네트워크 모니터링 시스템 등

Product and recommended pad size diagram of 소형 SMD 4 성분 반대로 움직이지 않게하는 디지털 방식으로 Pyroelectric 적외선 감지기

Basic parameters of 소형 SMD 4 성분 반대로 움직이지 않게하는 디지털 방식으로 Pyroelectric 적외선 감지기
다음 표의 등급을 초과하는 것은 장치에 영구적 인 손상을 줄 수 있습니다. 정격 값 근처에서 장기간 사용하면 장치의 신뢰성에 영향을 미칠 수 있습니다.

매개 변수	상징	최소	최대	단위	노트
전압	VDD	2.2	3.7	V
시야각		X = 110 °	Y = 90 °	°	시야각은 이론적 가치
보관 온도	TST	-40	80	℃
파장 감지	λ	5	14	μm

내부 블록 다이어그램

작업 조건 (T = 25 ° C, VDD = 3V, 달리 명시되지 않는 한)

매개 변수	상징	최소	Typ	최대	단위	노트
Supply 전압	VDD	2.2	3	3.7	V
작동 전류	IDD	9	9.5	11	μA
민감도 임계 값	VSENS	90		2000	μV
출력 REL
낮은 출력 전류	IOL	10			엄마	VOL <1V
고전류 출력	IOH			-10	엄마	VOH> (VDD-1V)
REL 로우 레벨 출력 잠금 시간	TOL		2		s	조정 불가
REL 고수준 출력 잠금 시간	TOH	2		3600	s
SENS / ONTIME 입력
전압 input range		0		VDD / 2	V	The adjustment range is between 0V and VDD / 2
입력 바이어스 전류		-1		1	μA
OEN 활성화
입력 저전압	VIL	0.8V-1.2V 사이 히스테리시스 영역		0.8	V	OEN 전압 높음에서 낮음 임계 값 수준
입력 고전압	VIH	1.2			V	OEN 전압 낮음에서 높은 임계 값 수준
현재 입력	II	-1		1	μA	Vssï¼œVINï¼œVDD
발진기 및 필터
저역 통과 필터 차단 주파수				7	Hz
고역 필터 차단 주파수				0.44	Hz
칩의 오실레이터 주파수	FCLK			64	kHz

출력 트리거 모드

프로브가 수신 한 초 전기 적외선 신호가 프로브 내부의 트리거 임계 값을 초과하면 내부적으로 카운팅 펄스가 생성됩니다. 프로브가 이러한 신호를 다시 수신하면 두 번째 펄스를 수신 한 것으로 간주합니다. 4 초 내에 2 개의 펄스를 수신하면 프로브는 경보 신호를 생성하고 REL 핀은 하이 레벨 트리거를 갖습니다.
또한 수신 된 신호 진폭이 트리거 임계 값의 5 배 이상을 초과하는 한 REL의 출력을 트리거하는 데 하나의 펄스 만 필요합니다. 다음 그림은 트리거 논리 다이어그램의 예입니다. 트리거가 여러 개인 경우 출력 REL의 유지 보수 시간은 마지막 유효 펄스에서 시작됩니다.

ONTIME 핀 타이밍 설정
프로브가 인체 움직임 신호를 감지하면 REL 핀에서 높은 레벨을 출력합니다. 이 레벨의 지속 시간은 ONTIME 핀에 적용된 레벨에 의해 결정됩니다 (아래 표 참조). REL 하이 레벨 장치에 여러 트리거 신호가 생성 된 경우 새 트리거 신호가 감지되는 한 REL 시간이 재설정 된 다음 타이밍이 다시 시작됩니다.

1. 작동 전류는 선택한 저항 R과 관련이 있습니다. 저항이 클수록 작동 전류가 작아집니다. REL 유효 지연 기간 동안 R이 소비하는 평균 전류는 다음과 같습니다. IR ≥ 0.75VDD / R. 비 효과적인 지연 기간 동안 R은 전류를 소비하지 않습니다. 높은 전력 소비 요구 사항이 있고 종종 효과적인 지연 시간에있는 경우 디지털 REL 타이밍 모드를 사용하는 것이 좋습니다.

2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. 노트: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.

타임 기어	설정 시간 (s) (일반 값)	TIME 핀 전압 범위	Typ	분배 저항의 권장 값 (정확도 ± 1 %)
				풀업 저항 RH	풀다운 저항 RL
1	2	0 ~ 1 / 32VDD	1 / 64VDD	게시되지 않음 / 1M	0R
2	5	1 / 32VDD ~ 2 / 32VDD	3 / 64VDD	1M	51K
3	10	2 / 32VDD ~ 3 / 32VDD	5 / 64VDD	1M	82K
4	15	3 / 32VDD ~ 4 / 32VDD	7 / 64VDD	1M	124K
5	20	4 / 32VDD ~ 5 / 32VDD	9 / 64VDD	1M	165K
6	30	5 / 32VDD ~ 6 / 32VDD	11 / 64VDD	1M	210K
7	45	6 / 32VDD ~ 7 / 32VDD	13 / 64VDD	1M	255,000
8	60	7 / 32VDD ~ 8 / 32VDD	15 / 64VDD	1M	30 만 9 천
9	90	8 / 32VDD ~ 9 / 32VDD	17 / 64VDD	1M	360K
10	120	9 / 32VDD ~ 10 / 32VDD	19 / 64VDD	1M	42 만 2 천
11	180	10 / 32VDD ~ 11 / 32VDD	21 / 64VDD	1M	487K
12	300	11 / 32VDD ~ 12 / 32VDD	23 / 64VDD	1M	56 만
13	600	12 / 32VDD ~ 13 / 32VDD	25 / 64VDD	1M	63 만
14	900	13 / 32VDD ~ 14 / 32VDD	27 / 64VDD	1M	732K
15	1800	14 / 32VDD ~ 16 / 32VDD	29 / 64VDD	1M	825K
16	3600	15 / 32VDD ~ 16 / 32VDD	31 / 64VDD	1M	953K

감도 설정

아니.	SENS 핀 전압		아니.	SENS 핀 전압
	전압 range (VDD)	중앙 전압 (VDD)		전압 range (VDD)	중앙 전압 (VDD)
0	0 ~ 1 / 64	1/128	16	16 / 64 ~ 17 / 64	33/128
1	1 / 64 ~ 2 / 64	3/128	17	17 / 64 ~ 18 / 64	35/128
2	2 / 64 ~ 3 / 64	5/128	18	18 / 64 ~ 19 / 64	37/128
3	3 / 64 ~ 4 / 64	7/128	19	19 / 64 ~ 20 / 64	39/128
4	4 / 64 ~ 5 / 64	9/128	20	20 / 64 ~ 21 / 64	41/128
5	5 / 64 ~ 6 / 64	11/128	21	21 / 64 ~ 22 / 64	43/128
6	6 / 64 ~ 7 / 64	13/128	22	22 / 64 ~ 23 / 64	45/128
7	7 / 64 ~ 8 / 64	128/15	23	23 / 64 ~ 24 / 64	47/128
8	8 / 64 ~ 9 / 64	17/128	24	24 / 64 ~ 25 / 64	49/128
9	9 / 64 ~ 10 / 64	19/128	25	25 / 64 ~ 26 / 64	51/128
10	10 / 64 ~ 11 / 64	21/128	26	26 / 64 ~ 27 / 64	53/128
11	11 / 64 ~ 12 / 64	23/128	27	27 / 64 ~ 28 / 64	55/128
12	12 / 64 ~ 13 / 64	25/128	28	28 / 64 ~ 29 / 64	57/128
13	13 / 64 ~ 14 / 64	27/128	29	29 / 64 ~ 30 / 64	59/128
14	14 / 64 ~ 15 / 64	29/128	30	30 / 64 ~ 31 / 64	61/128
15	15 / 64 ~ 16 / 64	31/128	31	31 / 64 ~ 32 / 64	63/128

The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.

OEN 핀 설정

OEN은 REL 출력을위한 활성화 핀입니다. OEN이 저전압을 입력하면 REL 출력은 항상 낮습니다. OEN이 고전압을 입력하면 PININ / NPIRIN 핀이 센서를 통해 정상적인 인체 트리거 신호를 감지하면 REL은 인체 트리거 신호가 없을 때까지 High 레벨을 출력하고 REL을 통과합니다. 타이밍 시간이 지나면 REL은 Low 수평. 약 2 초의 차폐 시간이 지나면 인체 신호를 다시 감지 할 수 있습니다. OEN 핀을 포토 레지스터 또는 포토 다이오드에 연결하여 낮에는 작동하지 않고 밤에는 작동하는 기능을 구현할 수 있습니다.

일반적인 응용 회로
삼극관 적용 예

리플로 납땜
센서 리플로 납땜 지침
리플로 납땜시 아래 그림에 표시된 온도 곡선을 따르십시오. 아래 그림에 표시된 리플로 온도를 초과하는 경우 사전에 영업 엔지니어와상의해야합니다.

포장

노트: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

노트 for welding
위 그림에 표시된 온도 곡선의 최대 온도를 초과하지 마십시오. 그렇지 않으면 센서 성능이 저하 될 수 있습니다.
리플 로우 솔더링과 반복적 인 가열 및 분해를 반복하지 마십시오. 센서의 수명과 성능에 심각한 영향을 미치며 제품 보증이 적용되지 않습니다.
부식성 화학 물질을 사용하여 광학 필터 (절대 에탄올 사용 가능)를 청소하지 마십시오. 센서가 오작동하거나 고장날 수 있습니다. 센서 장착 직후에는 사용하지 마시고, 1H 이후 사용을 권장합니다.
Be careful not to touch the terminals with metal pieces or hands. 노트 for welding:

작동 환경 온도 (습도) 범위
＞ Temperature: Working temperature: -30℃～+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) 보관 온도: -40℃～ +80℃
ï¼ž 습도 : 작동 습도 : â ‰ ¤ 85 % RH (안개가되거나 얼지 않아야 함)
보관 습도 : â ‰ ¤ 60 % RH
ï¼ž 사용 환경 온도 및 적응 범위에 관해서는 내구성 및 내 환경성에 대한 지속적인 작업 보장이 아니라 센서가 지속적으로 작동 할 수있는 온도 및 습도를 의미합니다. 고온 및 고습 환경에서 사용하면 센서가 노화를 가속화합니다.

기타 고려 사항
ï¼ž 정전기, 번개, 휴대폰, 라디오, 고강도 조명과 같은 전열 노이즈로 인해 오작동이 발생할 수 있습니다.
ï¼ž 고객 단말기 제품은 바람과 흔들림으로 인한 오동작을 방지하기 위해 견고하게 설치되어야합니다.
ï¼ž 강한 진동이나 충격에 의해 파손되어 고장의 원인이됩니다. 고강도 진동이나 충격을 피하십시오.
ï¼ž이 제품은 방수 및 방진 제품이 아닙니다. 사용시 방수, 방진, 결로 방지 및 결빙 방지가되어야합니다.
ï¼ž 작업 환경에서 부식성 가스가 휘발하면 오동작을 일으킬 수 있습니다.
