OEM/ODM 24.125GHz 마이크로파 도플러 센서 CDM324

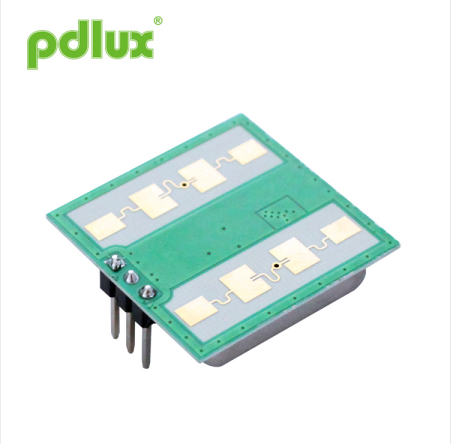

OEM/ODM 24.125 GHz 마이크로파 도플러 센서 CDM324는 K-밴드 Bi-Static 도플러 트랜시버 모듈입니다. CRO(공진기 발진기)가 내장되어 있습니다. 이 모듈 V11은 벽 장착에 적합한 평면 안테나를 채택합니다. 전면 신호 수신 능력을 향상시키고 측면 사각지대를 줄일 수 있습니다. 성능은 시중의 센서보다 낫습니다.
모델:PD-V11
문의 보내기
OEM/ODM 24.125GHz 마이크로파 도플러 센서 CDM324
 |
OEM/ODM 24.125 GHz 마이크로파 도플러 센서 CDM324 적용
OEM/ODM 24.125 GHz 마이크로파 도플러 센서 CDM324는 K-밴드 Bi-Static 도플러 트랜시버 모듈입니다. CRO(공진기 발진기)가 내장되어 있습니다. 이 모듈 V11은 벽 장착에 적합한 평면 안테나를 채택합니다. 전면 신호 수신 능력을 향상시키고 측면 사각지대를 줄일 수 있습니다. 성능은 시중의 센서보다 낫습니다. 이 모듈은 자동 조명 스위치의 점유 센서에 이상적으로 적합합니다. 또한 천장 장착형 침입 탐지기에도 사용할 수 있습니다. EN 300440-V2.1.1, EN 62479:2010,RED 지침-2014/53/eu에 따름 FCC 파트 15.249에 따름 EN 62321, ROHS 지침-2011/65/eu에 따름 REACH 지침-1907/2006/ec에 따름 |
|
매개변수 |
노트 |
최소 |
일반 |
맥스 |
단위 |
|
주파수 설정 |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
방사 전력(EIRP) |
1 |
2.0 |
2.5 |
3.0 |
밀리와트 |
|
정착 시간 |
|
5 |
10 |
20 |
μ초 |
|
수신된 신호 강도 |
2 |
150 |
200 |
250 |
μVp-p |
|
소음 |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
전원 전압 |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
현재 소비 |
|
25 |
35 |
45 |
엄마 |
|
펄스 반복 주파수 |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
펄스 폭 |
4 |
10 |
20 |
30 |
μ초 |
|
작동 온도 |
|
-20 |
25 |
60 |
℃ |
|
무게 |
|
3.7 |
4.1 |
4.5 |
g |
참고 1: 방사성 방출은 FCC 규정을 충족하도록 설계되었습니다.
참고2: RSS(수신 신호 강도)는 총 70dB의 단방향 경로 손실로 측정됩니다.
참고 3: 소음 전압은 무향실 내부의 출력 포트에서 10Hz ~ 100Hz에서 측정됩니다.
참고 4: 펄스 작동
