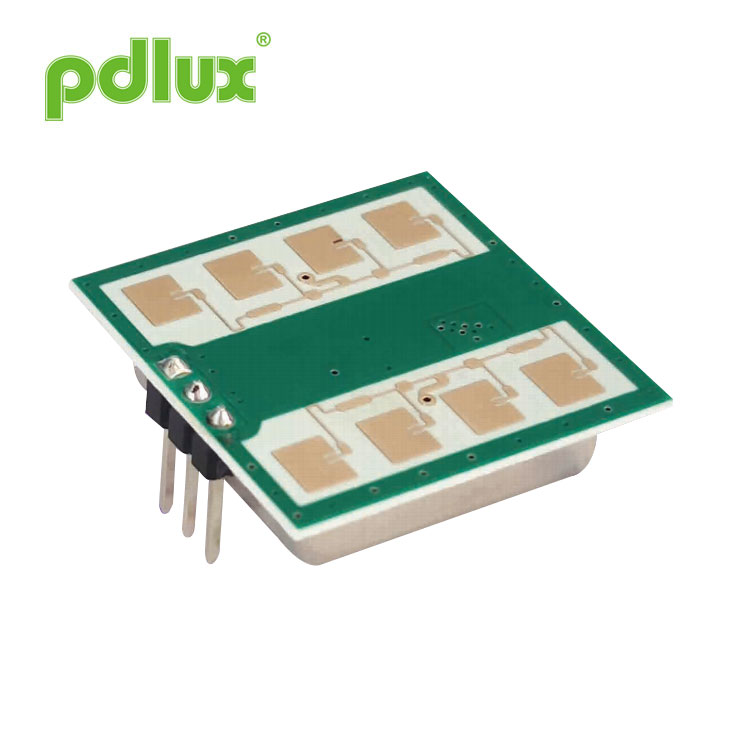

PD-165 자동문용 24GHz 마이크로파 센서

PD-165 자동문용 24GHz 마이크로파 센서는 독립적인 지적 재산권을 보유한 PDLUX 회사 소유이며 중심 주파수는 24.125GHz입니다. 시중의 유사한 센서와 비교하여 소음이 적고 감지 해상도가 높으며 감지 각도가 더 큽니다.

모델:PD-165

문의 보내기

PD-165 24.125GHz 마이크로파 모션 센서

애플리케이션

지능형 스위치
벽걸이 스위치
침입자 감지

PPD-165 자동문용 24GHz 마이크로파 센서는 독립적인 지적 재산권을 보유한 PDLUX 회사 소유이며 중심 주파수는 24.125GHz. 시중의 유사한 센서와 비교하여 노이즈가 적고 감지 해상도가 높으며 감지 각도가 더 큽니다. 움직이는 표적을 탐지하는 데 있어 안정성이 높아졌습니다. 보안 이동 표적 감지, 자동문 센서, 생명 감지, 이동 속도 감지, 모션 감지 자동 조명 등 분야에서 널리 사용될 수 있습니다.
PD-165는 감지 영역의 평균 감도 성능을 완전히 고려합니다. 높은 검출 분해능, 우수한 일관성, 우수한 저전압 특성은 물론 저주파 오프셋도 갖추고 있습니다. 그것은 고성능 모바일 감지 센서.

EN 300440, EN 62479에 따름
RED 지침 - 2014/53/EU
FCC 파트 15.249에 따름
EN 62321,ROHS 지침에 따름 - 2011/65/EU
REACH 지침 - 1907/2006/EC에 따름

제품 크기

기술적인 매개변수

매개변수	메모	최소	일반	맥스	단위
공급 전압	Vcc	3.0	5.0	5.25	V
현재 소비	lcc	20	35	38	엄마
작동 모드	PWM으로 구동되며 3-15mA에서 작동 전류를 제어할 수 있습니다.
펄스폭	T펄스	10			μs
작동 온도	맨 위	-30~+85 +100(최대)			℃
보관 온도	쯧쯧	-10		+60	℃
안정된 시간		<5			μ초
주파수 설정	f	24.000	24.125	24.250	GHz
방사 전력(EIRP)	입을 삐죽 내밀기	<2.0	<2.5	<3.0	밀리와트
보관 주변 습도	45%~65%				RH

경고: 실제 감지 범위는 회로의 신호 증폭 이득, PCBA의 전체 레이아웃 및 MCU의 임계값과 관련됩니다. 애플리케이션에 따르면, 믹서에 의해 증폭 회로에 출력되는 IF 신호의 충분한 진폭을 제공하기 위해 필요한 총 외부 증폭은 약 70~80dB일 수 있습니다(다양한 요구 사항에 따라 다양한 대역폭과 게인 구성).
- IF 출력: - PD-165F 기존 감지 범위 (350-550mVp-p)
- PD-165H 고감도 버전 (580-980mVp-p)

참고 1: 방사성 방출은 FCC 및 CE 규정을 충족하도록 설계되었습니다.
참고 2: 수신 신호 강도(RSS)는 총 1방향 경로 손실 70dB에서 측정됩니다.
참고 3: 펄스 작동
