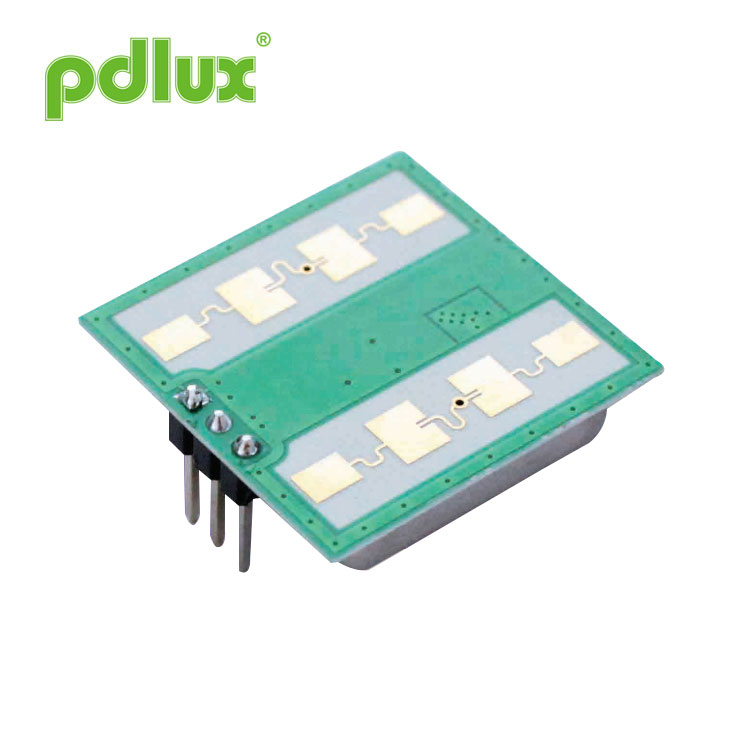

PD-V11 천장 장착형 침입자 감지 센서

PD-V11 천장 장착형 침입자 감지 센서는 K-밴드 도플러 트랜시버 모듈입니다. 이것은 송신과 수신이 잘 일치하는 레이아웃을 개발한 자체 설계의 평면 안테나입니다.

모델:PD-V11

문의 보내기

PD-V11 24.125GHz 마이크로파 모션 센서

애플리케이션

지능형 스위치
벽걸이 스위치
침입자 감지

PD-V11 천장 장착형 침입자 감지 센서는 K-밴드 도플러 트랜시버 모듈입니다. 이것은 송신과 수신이 잘 일치하는 레이아웃을 개발한 자체 설계의 평면 안테나입니다.
내부 레이아웃을 다시 계산하고 재배치하여 더욱 의미 있게 만들었습니다. 센서의 주 주파수를 더욱 안정적으로 만드십시오. 이것은 더 넓은 범위의 주변 온도에 대한 당사의 디자인 특허입니다. V11-H는 더 낮은 노이즈, 더 높은 분해능 및 더 높은 감도를 제공합니다. 정전기 방지 기능이 내장되어 있습니다. 기존의 유사한 제품과 비교하여 성능이 더 안정적이고 신뢰할 수 있습니다.
V11-M과 V11-L은 사용자의 필요에 따라 맞춤 설정할 수 있는 서로 다른 감도입니다.
이 센서 모듈 시리즈는 자동 조명에 이상적입니다. 보안 도메인 행위 침입 탐지 센서.

EN 300440, EN 62479에 따름
RED 지침 - 2014/53/EU
FCC 파트 15.249에 따름
EN 62321,ROHS 지침에 따름 - 2011/65/EU
REACH 지침 - 1907/2006/EC에 따름

제품 크기

기술적인 매개변수

매개변수	메모	최소	일반	맥스	단위
공급 전압	Vcc	3.0	5.0	5.25	V
현재 소비	lcc	20	35	38	엄마
작동 모드	PWM으로 구동되며 3-15mA에서 작동 전류를 제어할 수 있습니다.
펄스폭	T펄스	10			μs
작동 온도	맨 위	-30~+85 +100(최대)			℃
보관 온도	쯧쯧	-10		+60	℃
안정된 시간		<5			μ초
소음		3.5	4.0	4.5	mVrms
주파수 설정	f	24.000	24.125	24.250	GHz
방사 전력(EIRP)	입을 삐죽 내밀기	<2.0	<2.5	<3.0	밀리와트
보관 주변 습도	45%~65%				RH

경고: 실제 감지 범위는 회로의 신호 증폭 이득, PCBA의 전체 레이아웃 및 MCU의 임계값과 관련됩니다.
참고 1: 방사성 방출은 FCC 및 CE 규정을 충족하도록 설계되었습니다.
참고 2: 수신 신호 강도(RSS)는 총 1방향 경로 손실 70dB에서 측정됩니다.
참고 3: 소음 전압은 무향실 내부의 출력 포트에서 10Hz ~ 100Hz에서 측정됩니다.
참고 4: 펄스 작동
