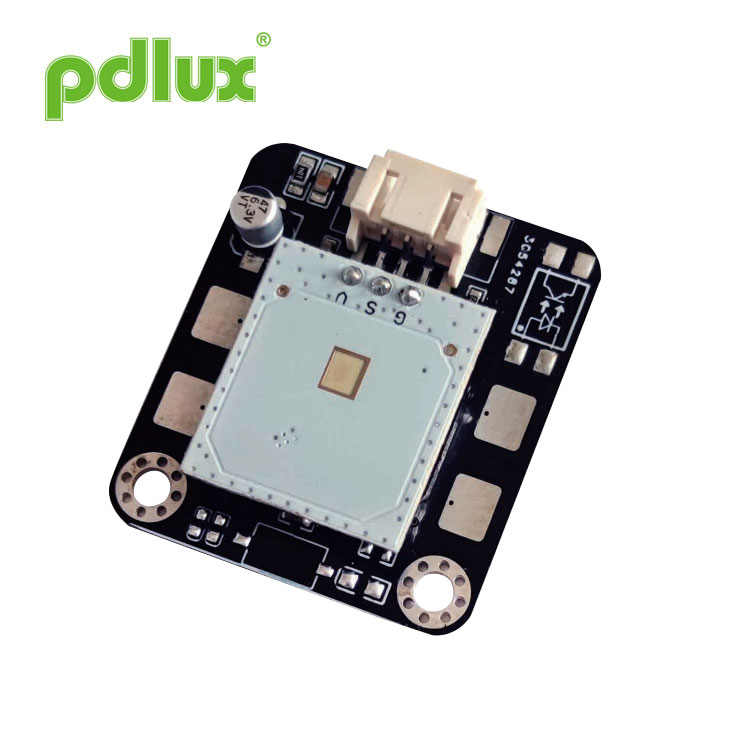

PD-V18-M1 고급 밀리미터파 센서 기술

PD-V18-M1 밀리미터파 센서 응용 결합 모듈



요약

PD-V18-M1 고급 밀리미터파 센서 기술과 증폭 회로 + 비접촉식 제어를 위해 설계된 MCU. 근거리 전파 감지를 위한 컨트롤러 모듈이라고도 할 수 있습니다. 적용 시나리오는 매우 광범위하여 10-30cm의 다양한 각도에서 손을 흔들어 전기 작업을 제어하거나 끌 수 있으며 스윙 수에 따라 다양한 제품을 생성할 수도 있습니다. 예를 들어, 한 번의 스윙으로 전기 문을 열 수 있습니다. 조명 시스템을 여는 두 개의 스윙.
특히 전염병 세례 이후 사람들은 공개 접촉 스위치에 진심으로 저항했습니다. 이러한 이유로 우리는 유사한 전기 및 전자 제품에도 적용할 수 있어 더 많은 상상의 여지를 가질 수 있는 파동 센서 시스템을 개발했습니다.

특징

비접촉식 제어를 위해 특별히 설계된 애플리케이션 모듈입니다. 설계 초기부터 다양한 제품에서의 적용을 충분히 고려하여 밀리미터파 모바일 센서(24.125GHz) 볼륨을 초소형으로 특별히 설계했으며, 신호 증폭 회로와 MCU를 계획했습니다. 컴팩트하고 안정적인 PCB. 10~30cm 범위에 적용 가능한 모듈은 손의 흔들림만으로 가전제품을 제어할 수 있다. 사용자는 필요에 따라 다양한 제품에 적용할 수 있습니다. 감지 거리는 고객의 요구에 따라 맞춤화될 수 있습니다.

기술적인 매개변수

매개변수	메모	최소	일반	맥스	단위
공급 전압	Vcc	3.0	5.0	5.2	V
현재 소비	CC	10	18	20	엄마
작동 온도	맨 위	-30~+85			℃
보관온도	쯧쯧	-10		+60	℃
주파수 설정	f	24.000	24.125	24.250	GHz
방사 전력(EIRP)	입을 삐죽 내밀기	<2.0	<2.5	<3.0	밀리와트
보관 주위 습도	45%~65%				RH



설치

1. 장비의 손상을 방지하기 위해 주의를 기울여야 합니다. 보관, 취급, 조립 및 테스트의 모든 단계에서 ESD 보호 조치를 취해야 합니다. 본 모듈의 레이더 안테나 및 핀을 만지지 마시고, 측정할 멀티미터로 핀을 만지지 마십시오.

2. 옥외에 설치된 PD-V18-M1의 경우 감지기는 비가 올 때 빗방울 신호를 감지할 수 있습니다. 즉, 비가 오는 날 옥외에 설치된 레이더 감지기는 빗방울을 감지할 수 있다.

특별 알림

밀리미터파 센서를 사용하기 때문에 센서 전면에 금속 재질을 사용할 수 없으며, 하우징 재질로는 엔지니어링 플라스틱을 사용해야 합니다. 소형 전력 신호 송수신기이기 때문에 케이스의 두께에 따라 신호 감쇠에도 어느 정도 차이가 있습니다. 주문하기 전에 사용자는 사용법을 충분히 설명해야 합니다. 환경과 요구사항을 파악하고, 필요하다면 설치해야 하는 제품을 당사에 제공하여 맞춤화해드릴 수 있습니다.

이 제품의 효과는 다른 제품에 사용될 때 약간 다를 수 있습니다. 사용자는 민감도 트리밍 기능이 있는 버전을 주문하도록 요청할 수 있으며, 특별한 요구 사항은 PDLUX를 통해 사전에 설명될 수 있습니다. 사용자의 다양한 요구 사항에 따라 다양한 센서와 소프트웨어 알고리즘을 선택할 수 있습니다. 이 모듈은 3V-5V 간섭 없는 DC 전원 공급 장치에서 작동할 수 있습니다.

무슨 일이 일어날 수 있나요?

감지 범위 내에서 움직이는 움직이는 물체가 없는 경우 테스트된 오작동은 일반적으로 강력한 간섭 원인으로 인해 발생합니다. 예를 들어 직렬 전원 코드를 통한 간섭; 예를 들어 휴대폰의 간섭; 예를 들어, 용접기를 용접할 때 아크로 인해 발생하는 강한 간섭입니다. 위의 간섭 원인이 있는지 다시 확인하십시오.
위의 알림 사항을 주의 깊게 읽고 이해하시기 바랍니다.
