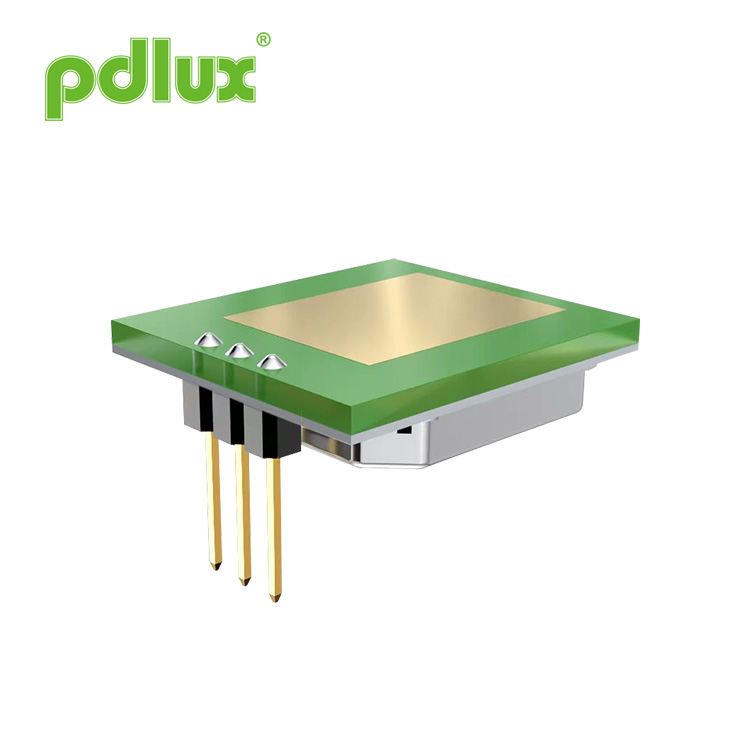

PD-V5-N 5.8GHz 장거리 마이크로파 센서
PD-V5-N 5.8GHz 장거리 마이크로파 센서는 C-Band Bi-Static Doppler 송수신기 모듈입니다. 내장형 공진 발진기(CRO) 증폭 신호 외부 회로를 채택하여 고객이 다양한 제품을 개발하는 데 편리합니다.
모델:PD-V5-N
문의 보내기
PD-V5-N 5.8GHz 장거리 마이크로파 센서
경고: 실제 감지 범위는 회로의 신호 증폭 이득, PCBA의 전체 레이아웃과 관련이 있습니다. 그리고 MCU의 임계값입니다.
참고 1: 방사성 방출은 FCC 및 CE 규정을 충족하도록 설계되었습니다.
참고 2: RSS(수신 신호 강도)는 총 1방향 경로 손실 64dB에서 측정되었습니다.
애플리케이션
지능형 스위치
자동 조명
침입자 감지
낮은 무선 전력 출력
저전력 소비
비접촉 감지
외부 회로와 매칭이 용이함
높은 방해 전파 방지 능력 다양한 가혹한 환경에 적합
저잡음 출력
지능형 스위치
자동 조명
침입자 감지
낮은 무선 전력 출력
저전력 소비
비접촉 감지
외부 회로와 매칭이 용이함
높은 방해 전파 방지 능력 다양한 가혹한 환경에 적합
저잡음 출력
PD-V5-N 360° 5.8GHz 마이크로파 동작 센서는 C-대역 Bi-Static입니다.
도플러 트랜시버 모듈. 내장형 공진기 발진기(CRO)를 채택합니다.
증폭된 신호 외부 회로, 고객이 편리합니다.
다양한 제품을 개발합니다.
이 모듈은 자동 조명의 점유 센서에 이상적으로 적합합니다. 스위치. 천장 장착형 침입 탐지기에 사용할 수도 있습니다.
이 모듈은 자동 조명의 점유 센서에 이상적으로 적합합니다. 스위치. 천장 장착형 침입 탐지기에 사용할 수도 있습니다.
EN 300440, EN 62479에 따름
RED 지침 - 2014/53/EU
FCC 파트 15.249에 따름
EN 62321,ROHS 지침에 따름 - 2011/65/EU
REACH 지침 - 1907/2006/EC에 따름
RED 지침 - 2014/53/EU
FCC 파트 15.249에 따름
EN 62321,ROHS 지침에 따름 - 2011/65/EU
REACH 지침 - 1907/2006/EC에 따름
제품 크기
기술적인 매개변수
| 매개변수 | 노트 | 최소 | 일반 | 맥스 | 단위 |
| 주파수 설정 | 1 | 5.75 | 5.80 | 5.85 | GHz |
| 방사 전력(EIRP) | 1 | 0.18 | 0.20 | 0.22 | 밀리와트 |
| 수신된 신호 강도 | 2 | 150 | 200 | 300 | μVp-p |
| 전원 전압 | 4.75 | 5.0 | 5.25 | V | |
| 현재 소비 |
|
18.5 | 19 | 19.5 | 엄마 |
| 작동 온도 |
|
-30 | 25 | 105 | ℃ |
경고: 실제 감지 범위는 회로의 신호 증폭 이득, PCBA의 전체 레이아웃과 관련이 있습니다. 그리고 MCU의 임계값입니다.
참고 1: 방사성 방출은 FCC 및 CE 규정을 충족하도록 설계되었습니다.
참고 2: RSS(수신 신호 강도)는 총 1방향 경로 손실 64dB에서 측정되었습니다.
