PDLUX PD-S16-V1 마이크로파 센서 모듈 5.8GHz 마이크로파 센서 + MCU + IR 수신기

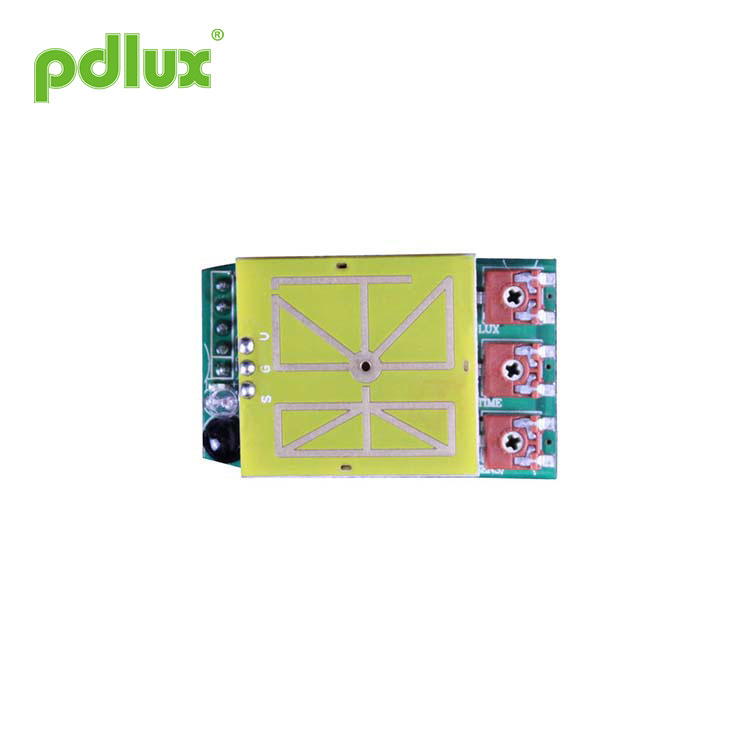

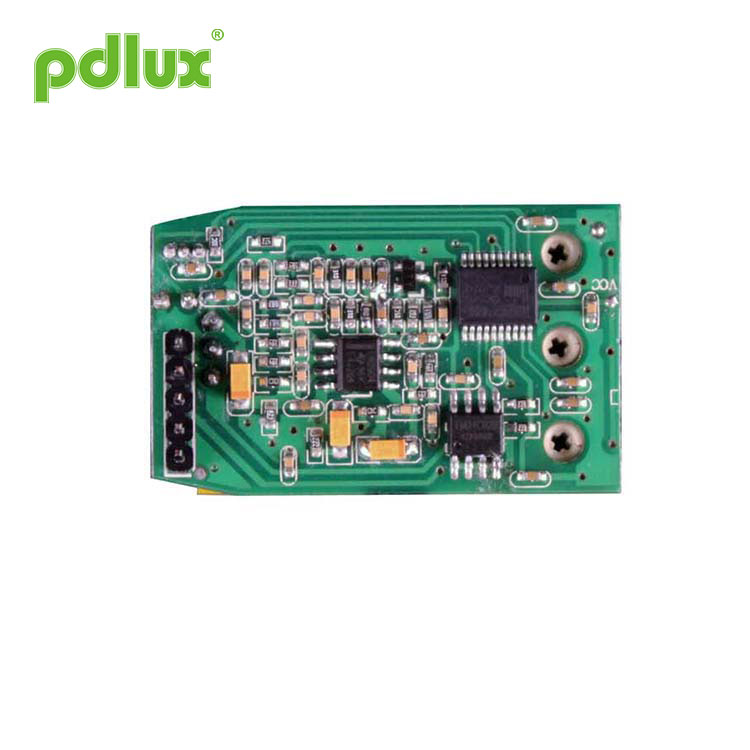

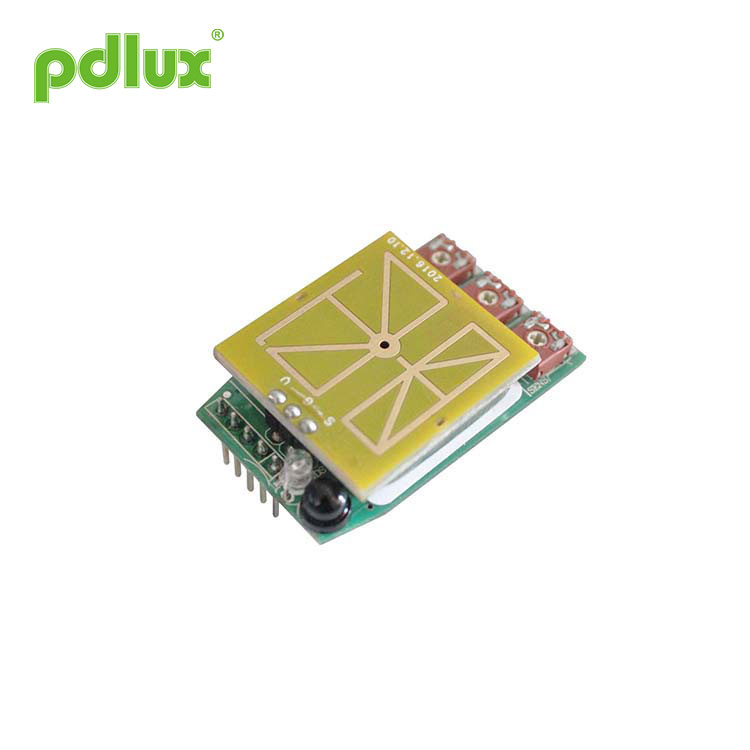

PDLUX PD-S16-V1 마이크로파 센서 모듈 5.8GHz 마이크로파 센서 + MCU + IR 수신기는 360도 5.8GHz 마이크로파 센서, 감광 센서, 신호 증폭기 회로, MCU 및 원격 제어 수신기 회로로 구성된 완벽한 감지 프런트 엔드 제어 모듈입니다. . 3 개의 전위차계는 감지 감도, 지연 시간 및 조도 범위를 조정할 수 있습니다. 출력 제어 신호는 릴레이 회로, 스위칭 전원 공급 장치의 시작 핀 및 기타 제어 회로를 직접 제어 할 수 있습니다. 다른 사용자의 2 차 개발과 다른 구조의 쉘 설치에 편리합니다.
모델:PDLUX PD-S16-V1
문의 보내기
요약
PDLUX PD-S16-V1 마이크로파 센서 모듈 5.8GHz 마이크로파 센서 + MCU + IR 수신기 is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of PDLUX PD-S16-V1 마이크로파 센서 모듈 5.8GHz 마이크로파 센서 + MCU + IR 수신기
|
전원 : DC5V 작동 전류 : <30mA 마이크로파 센서 작동 주파수 : 5.8GHz 작동 온도 : -15 ° C ~ + 70 ° C 시간 설정 : 10 초 -20 분. (조절할 수 있는)조명 제어 : 10-300LUX, 모든 조명 (조절 가능) |
감지 각도 : 360 ° (천장 설치), 180 ° (벽면 설치) 감지 범위 : 2-10m (반경) (조정 가능). (천장 설치) 수직 운동 감지 거리 :> 20m 감지 속도 : 0.5m-1.5m / s외관 크기 : 42.6mm (길이) X 26mm (폭) X 9.4mm (높이) |
센서 정보
Function of PDLUX PD-S16-V1 마이크로파 센서 모듈 5.8GHz 마이크로파 센서 + MCU + IR 수신기
핀 던션 설명
|
번호 |
핀 이름 |
입출력 |
설명 |
|
1 |
체크 안함 |
|
비 |
|
2 |
체크 안함 |
|
비 |
|
3 |
산출 |
산출 |
하이 레벨 신호 출력 10 초 -20 분 (조절 가능) |
|
4 |
+ 5V |
입력 |
힘 긍정적 |
|
5 |
GND |
입력 |
힘 부정적인 |
Knob adjustment of PDLUX PD-S16-V1 마이크로파 센서 모듈 5.8GHz 마이크로파 센서 + MCU + IR 수신기
(1) 검출 범위 설정 (감도)
사용자는 감지 범위의 필요에 따라 전위차계의 위치를 합리적으로 선택할 수 있습니다.
(2) 시간 설정
사용자는 다른 사용 환경과 다른 제품 정의에 따라 적절한 지연 시간을 선택할 수 있습니다.
(3) 조광 설정
작동 조도 값은 10 ~ 300LUX 범위와 모든 조명 범위에서 적절한 위치를 선택할 수 있습니다.
