PDLUX PD-V11 자동 도어 24GHz 마이크로파 센서 모듈

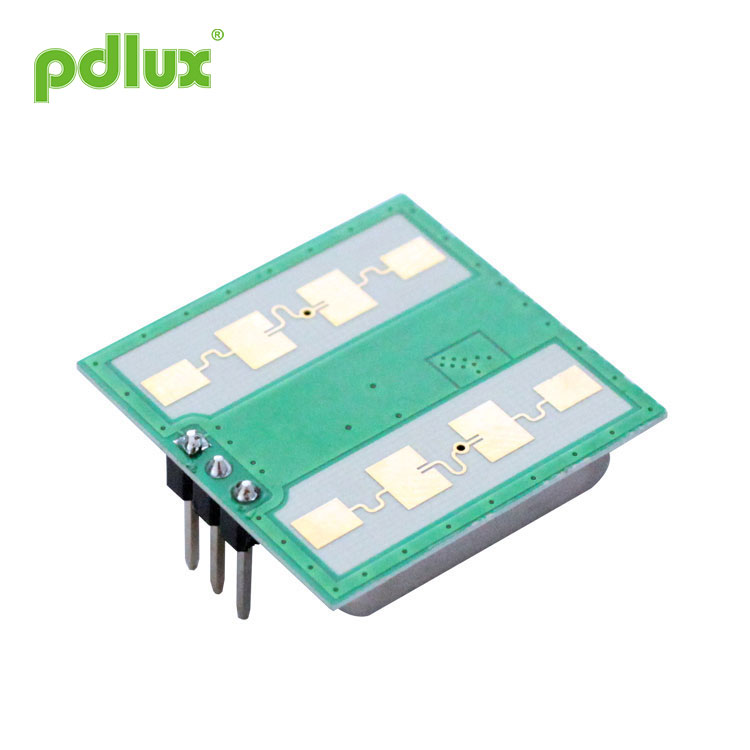

PDLUX PD-V11 자동 도어 24GHz 마이크로파 센서 모듈은 K- 밴드 도플러 트랜시버 모듈입니다. 자동문 24GHz 마이크로 웨이브 센서 모듈은 자체 설계의 평면 안테나로 송수신이 잘 어울리는 레이아웃을 개발합니다.
모델:PDLUX PD-V11
문의 보내기
PDLUX PD-V11 자동 도어 24GHz 마이크로파 센서 모듈
|
Application of PDLUX PD-V11 자동 도어 24GHz 마이크로파 센서 모듈 â € ¢지능형 스위치 â € ¢벽걸이 스위치 â € ¢침입자 감지
|
PDLUX PD-V11 자동 도어 24GHz 마이크로파 센서 모듈 is K-band doppler transceiver module. Automatic Door 24GHz Microwave Sensor Module is a flat antenna of our own design develop a layout with well-matched transmissions and receptions. 내부 레이아웃을 다시 계산하고 재정렬하여 의미를 더했습니다. 센서의 주요 주파수를 더 안정적으로 만드십시오. 이것들은 더 넓은 범위의 주변 온도에 대한 우리의 디자인 특허입니다. V11-H는 노이즈가 적고 해상도가 높으며 감도가 높습니다. 내장 정전기 방지 기능. 기존의 유사 제품에 비해 성능이 더 안정적이고 신뢰할 수 있습니다. V11-M 및 V11-L은 사용자의 요구에 맞게 사용자 정의 할 수있는 서로 다른 감도입니다. 이 일련의 센서 모듈은 자동 조명에 이상적입니다. 보안 도메인 동작 침입 감지 센서.
EN 300440-V2.1.1 s EN 62479 : 2010에 따름 RED 지침 -2014 / 53 / EU FCC Part 15.249에 따름 EN 62321, ROHS 지침 -2011 / 65 / EU에 따름 REACH 지침-1907 / 2006 / EC에 따름
|
| 매개 변수 | 메모 | 최소 | Typ | 최대 | 단위 |
| 전원 전압 | Vcc | 3 | 5 | 5.25 | V |
| 현재 소비 | Icc | 20 | 35 | 38 | 엄마 |
| 작동 모드 | Powered by PW, it can control the working current at 3-15엄마 | ||||
| 펄스 반복 주파수 | 1月10æ— ¥ | KHz | |||
| 작동 온도 | 상단 | -30~+85 +100 (최대.) | ° C | ||
| 보관 온도 | Tstg | -10 |
|
60 | ° C |
| 안정된 시간 |
|
<5 | ¼ 초 | ||
| 주파수 설정 | f | 24 | 24.125 | 24.25 | GHz |
| 방사 전력 (EIRP) | 입을 삐죽 내밀기 | <2.0 | <2.5 | <3.0 | mW |
| 펄스 폭 |
|
> 3 |
|
|
¼ 초 |
| 보관 주변 습도 | 45 % ~ 65 % | RH | |||
참고 1 : 방사 방출은 FCC 규칙을 충족하도록 설계되었습니다.
주 2 : 수신 신호 강도 (RSS)는 총 1 웨이 경로 손실 70dB에서 측정됩니다.
참고 3 : 노이즈 전압은 무반향 실 내부의 출력 포트에서 10Hz ~ 100Hz로 측정됩니다.
Note4 : 펄스 작동
