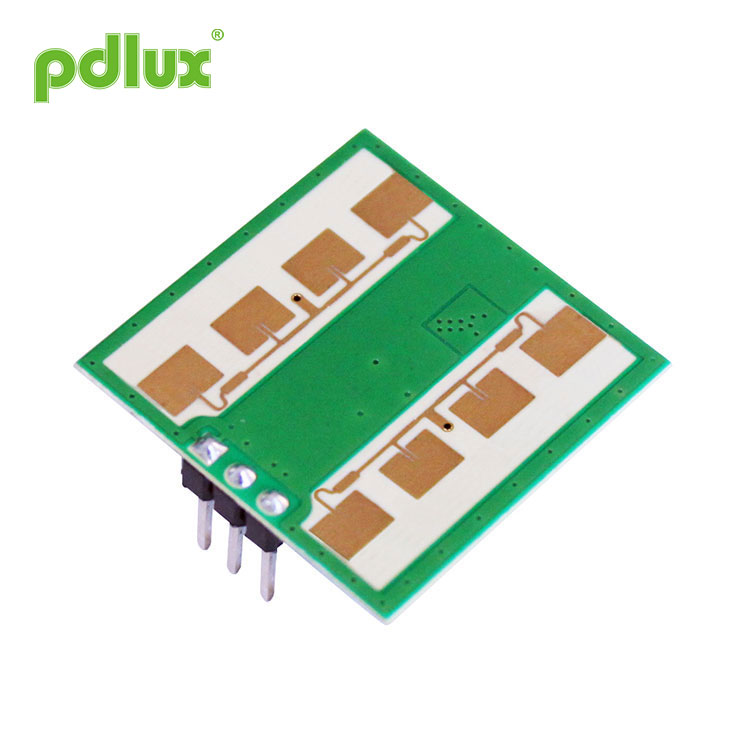

PDLUX PD-V12 24GHz 밀리미터 파 레이더 센서 모듈
PDLUX PD-V12 24GHz 밀리미터 파 레이더 센서 모듈은 K-Band Bi-Static 도플러 트랜시버 모듈입니다. 내장형 공진기 발진기 (CRO)이 모듈, PD-V12는 벽면 장착에 적합한 평면 안테나를 채택합니다. 전방 신호 수신 능력을 향상시키고 측면 사각 영역을 줄일 수 있습니다. 그 성능은 시장의 센서보다 낫습니다.
모델:PD-V12
문의 보내기
PDLUX PD-V12 24GHz 밀리미터 파 레이더 센서 모듈
|
Application of PDLUX PD-V12 24GHz 밀리미터 파 레이더 센서 모듈 â € ¢지능형 스위치 â € ¢벽걸이 스위치 â € ¢침입자 감지
안테나 빔 패턴
|
PDLUX PD-V12 24GHz 밀리미터 파 레이더 센서 모듈 is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. 이 모듈은 자동 조명 스위치의 점유 센서에 이상적이며 천장 장착형 침입 탐지기에도 사용할 수 있습니다.
EN 300440-V2.1.1ã € EN 62479：2010에 따라,
FCC Part 15.249에 따름
Size of PDLUX PD-V12 24GHz 밀리미터 파 레이더 센서 모듈
|
| 매개 변수 | 메모 | 최소 | Typ | 최대 | 단위 |
| 전원 전압 | Vcc | 3 | 5 | 5.25 | V |
| 현재 소비 | Icc | 20 | 35 | 38 | 엄마 |
| 작동 모드 | Powered by PWM, it can control the working current at 3-15엄마 | ||||
| 펄스 폭 | Tpulse | 10 | μs | ||
| 작동 온도 | 상단 | -30~+85 +100 (최대.) | 8C | ||
| 보관 온도 | Tstg | -10 |
|
60 | ° C |
| 안정된 시간 |
|
<5 | ¼ 초 | ||
| 주파수 설정 | f | 24 | 24.125 | 24.25 | GHz |
| 방사 전력 (EIRP) | 입을 삐죽 내밀기 | <2.0 | <2.5 | <3.0 | mW |
| 보관 주변 습도 | 45 % ~ 65 % | RH | |||
WARNING of PDLUX PD-V12 24GHz 밀리미터 파 레이더 센서 모듈: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
그리고 MCU의 임계 값.
참고 1 : 방사 방출은 FCC 및 CE 규칙을 충족하도록 설계되었습니다.
참고 2 : 수신 신호 강도 (RSS)는 총 1 Ways 경로 손실 70dB에서 측정됩니다.
참고 3 : 노이즈 전압은 무반향 실 내부의 출력 포트에서 10Hz ~ 100Hz로 측정됩니다.
Note4 : 펄스 작동
