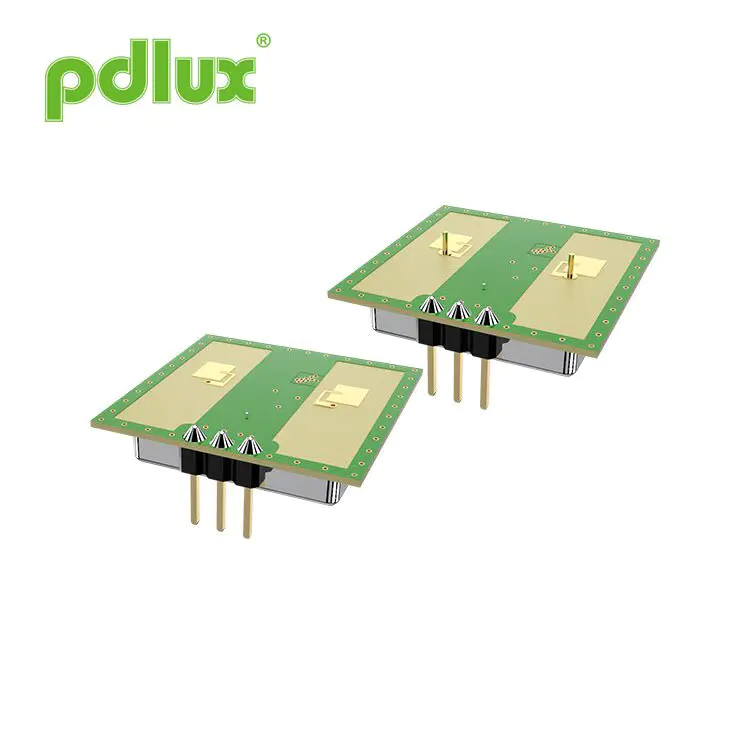

PDLUX PD-V12360A/B K-BAND 스마트 스위치 및 보안을위한 고감도 모션 센서

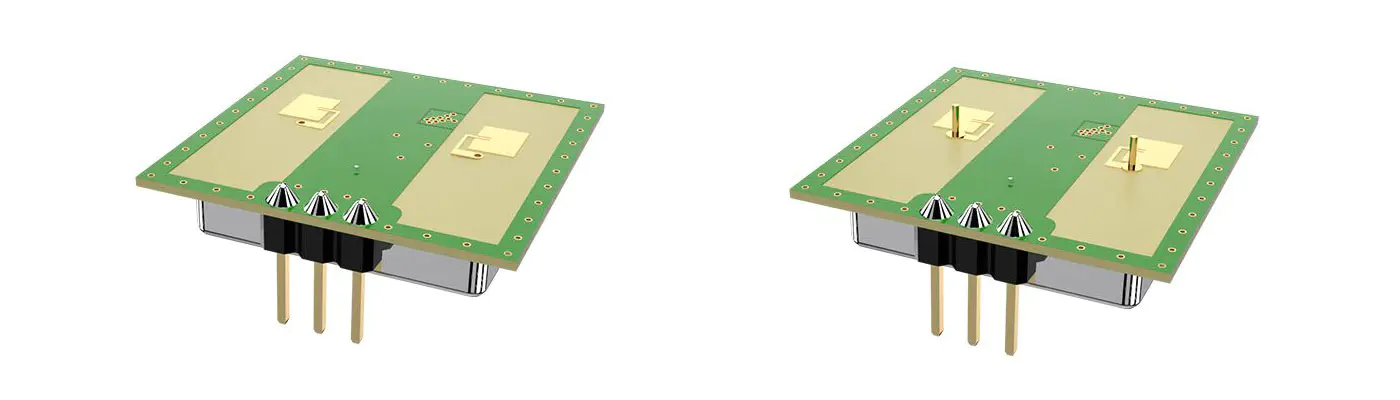

PDLUX PD-V12360A/B K-BAND 스마트 스위치 및 보안을위한 고감도 모션 센서는 PDLUX의 기술 팀이 K- 밴드 360도 감지를 위해 개발 한 특허받은 고감도 센서입니다. 여기에는 V12360A 및 V12360B가 포함됩니다. A와 B의 성능 차이는 다른 검출 반경에 있습니다.
모델:PD-V12360A/B
문의 보내기
PD-V12360A/B 24.125GHz 마이크로파 모션 센서
애플리케이션
.지능형 스위치
.벽형 스위치
.침입자 감지
PD-V12360 시리즈 센서는 K- 밴드 360도 감지를위한 PDLUX 기술 팀. 이 PDLUX PD-V12360A/B K-BAND 스마트 스위치 및 보안을위한 고감도 모션 센서에는 V12360A가 포함됩니다. V12360B. A와 B의 성능 차이는 다른 감지에 있습니다. 반경. 높이가 낮은 곳에 설치되면 V12360A의 감지 각도가 그보다 큽니다. v12360b. V12360A의 360도 감지 각도는 120도입니다 (참조하십시오 아래 그림에), 높이가 5 미만인 제품을 설치하는 데 사용할 수 있습니다. 미터. V12360B의 360도 감지 각도는 80도이며 사용할 수 있습니다. 높이가 10 미터 미만인 제품을 설치합니다. (다음을 참조하십시오 영상). 검출 감도의 확장은 신호 대 잡음비의 MCU의 사용자 및 프로그램 알고리즘이 설계 한 증폭 회로. 이 유형의 아날로그 센서의 넓고 유연한 응용 범위로 인해. 여전히입니다 널리 사용됩니다.

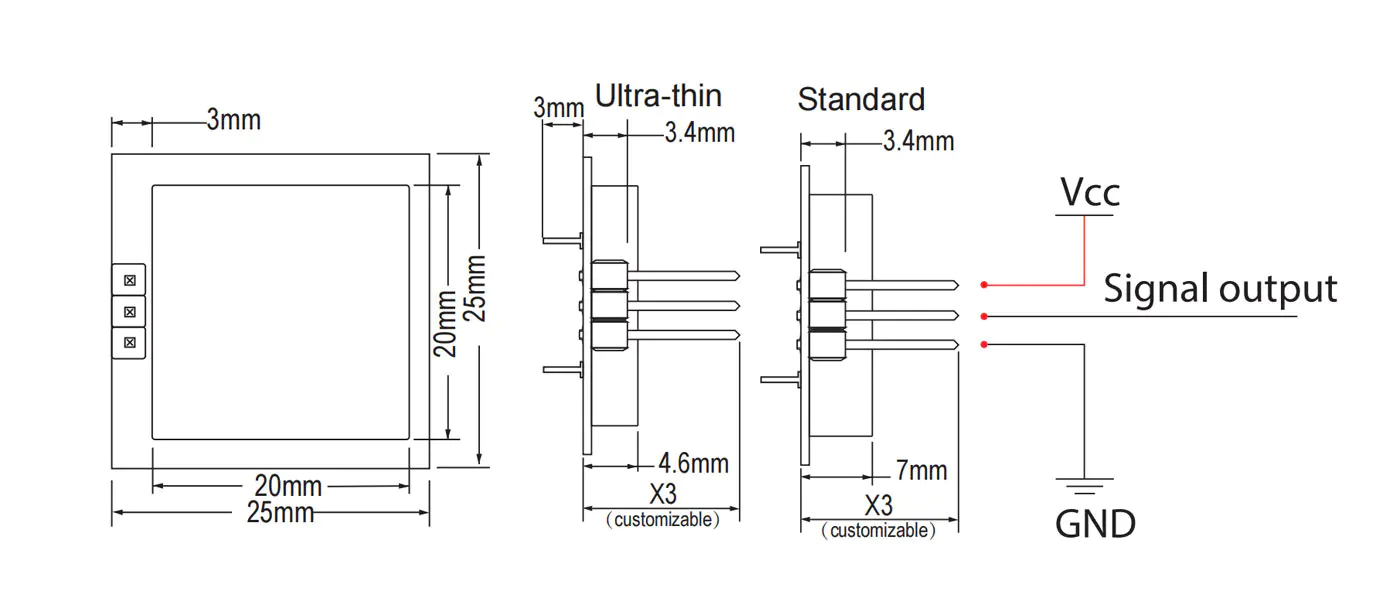

제품 크기

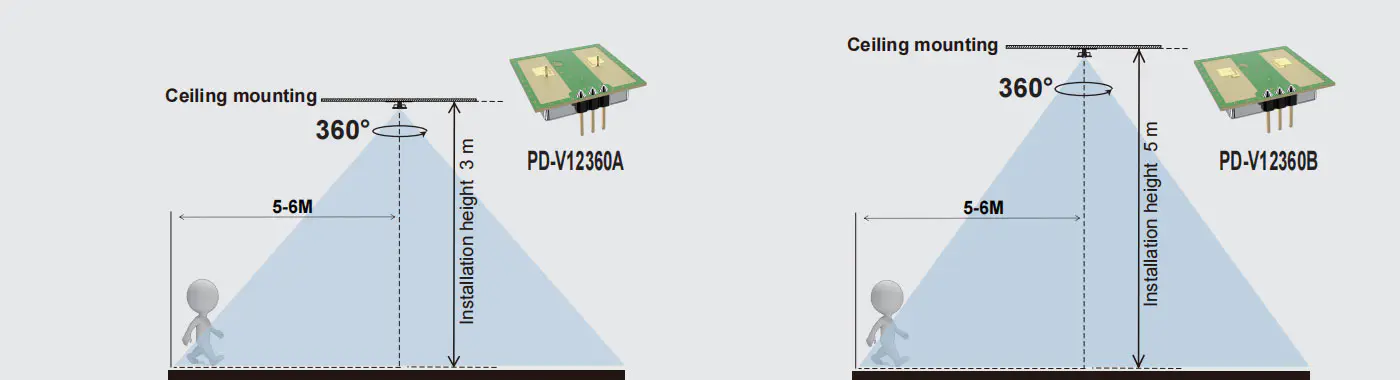

탐지 범위
기술 매개 변수
| 매개 변수 | 메모 | 최소 | 타이핑 | 맥스 | 단위 |
| 공급 전압 | VCC | 3.0 | 5.0 | 5.25 | V |
| 현재 소비 | ICC | 20 | 35 | 38 | 엄마 |
| 작동 모드 | PWM으로 구동되면 3-15MA에서 작업 전류를 제어 할 수 있습니다. | ||||
| 맥박 너비 | tpulse | 10 | μs | ||
| 작동 온도 | 맨 위 | -30 ~+85 | ℃ | ||
| 저장 온도 | TSTG | -10 | +60 | ℃ | |
| 안정적인 시간 |
|
<5 | μsec | ||
| 소음 |
|
3.5 | 4.0 | 4.5 | MVRMS |
| 주파수 설정 | f | 24.000 | 24.125 | 24.250 | GHZ |
| 방사 전력 (Authp) | 입을 삐죽 내밀기 | <2.0 | <2.5 | <3.0 | MW |
| 저장 주변 습도 | 45%~ 65% | RH | |||
경고 : 실제 감지 범위는 회로의 신호 증폭 게인, PCBA의 전체 레이아웃과 관련이 있습니다. 그리고 MCU의 임계 값.
Note1 : 방사 된 배출은 FCC 및 CE 규칙을 충족하도록 설계되었습니다.
참고 2 : 수신 된 신호 강도 (RSS)는 70dB의 총 1 가지 방법 경로 손실로 측정됩니다.
참고 3 : 노이즈 전압은 출력 포트에서 무성 챔버 내부의 10Hz ~ 100Hz에서 측정됩니다. Note4 : 펄스 작동
특별 알림
회로 보드의 총 두께는 0.52mm에 불과합니다. 핀에 과도한 측면 힘을 바르면 구리 호일이 파손될 수 있습니다. 원인 센서 오작동.
