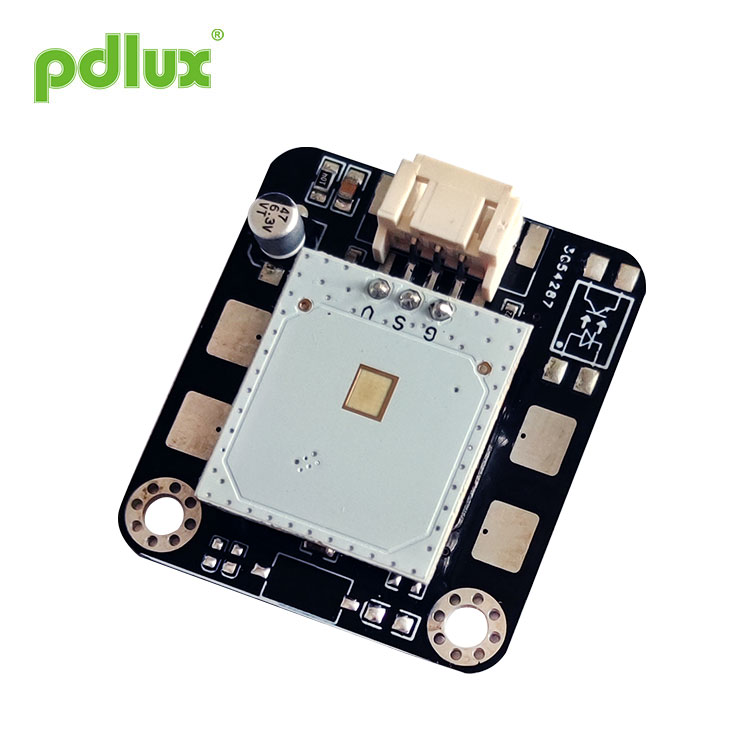

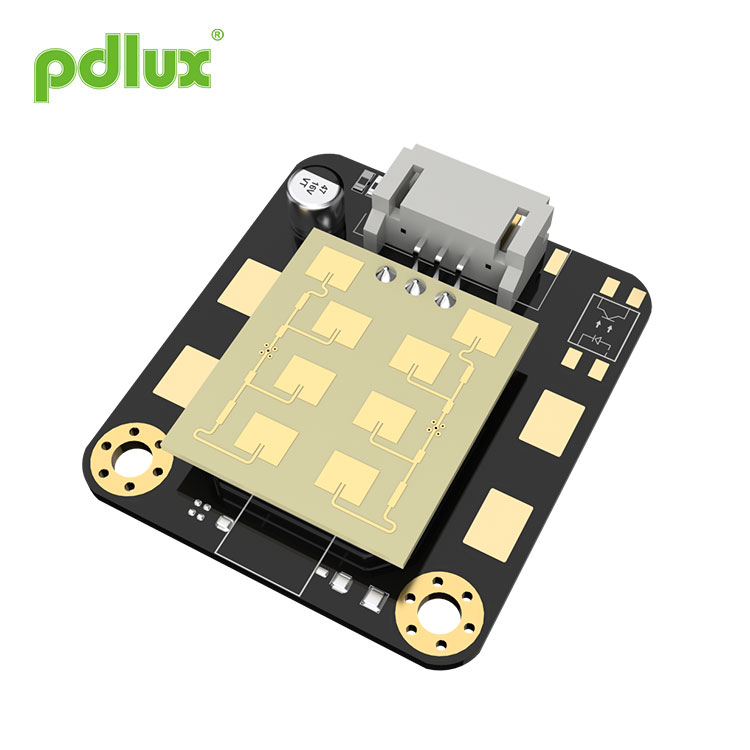

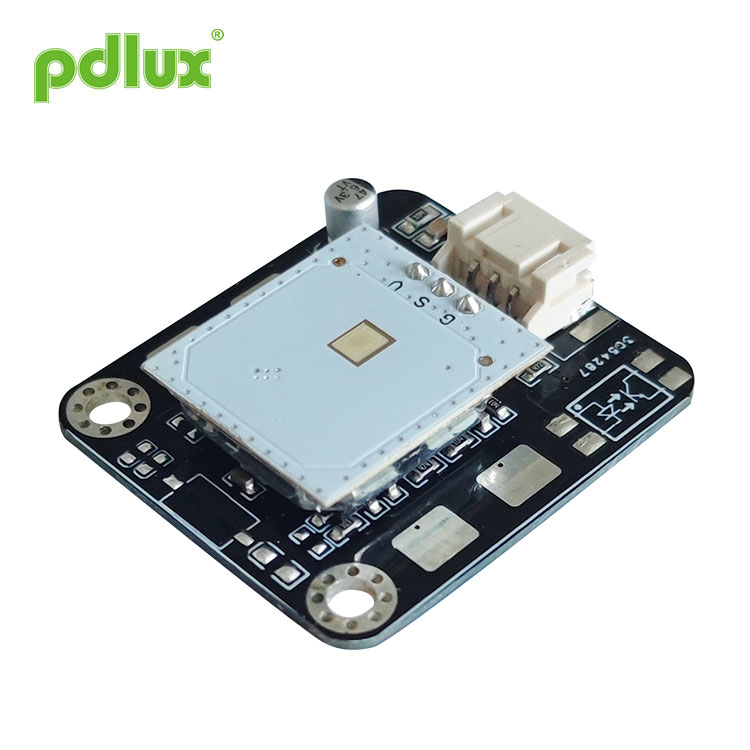

PDLUX PD-V18-M1 밀리미터 웨이브 센서
PDLUX PD-V18-M1 밀리미터 웨이브 센서는 수퍼 밀리미터 웨이브 센서와 비접촉 제어를 위해 설계된 증폭 회로 + MCU로 구성된 응용 프로그램 모듈입니다. 또한 근거리 파도 감지를위한 컨트롤러 모듈이라고도합니다. 응용 시나리오는 매우 광범위하며 10-30cm의 다른 각도에서 손의 파도로 전기 작업을 제어하거나 끄면 스윙 수로 다른 생산을 생성 할 수 있습니다. 예를 들어 : 전기 도어를 열기 위해 하나의 스윙; 조명 시스템을 열기 위해 두 개의 스윙. 특히 전염병의 침례 후에 사람들은 대중 접촉 스위치에 진심으로 저항합니다. 이러한 이유로 우리는 유사한 전기 및 전자 제품에도 적용될 수있는 웨이브 센서 시스템을 개발 했으므로 상상력을 더 많이 할 수 있습니다.
모델:PD-V18-M1
문의 보내기
PDLUX PD-V18-M1 밀리미터 웨이브 센서
특징:
이것은 비접촉 제어를 위해 특별히 설계된 응용 프로그램 모듈입니다. 디자인의 시작 부분에서 우리는 완전히 다른 제품에 제품의 적용을 고려하여 밀리미터 웨이브 모바일 센서를 특별히 설계했습니다. (24.125GHz) 부피는 초소형 크기로, 신호 증폭 회로와 MCU는 PCB에서 계획되었습니다. 작고 안정적이었습니다. 10-30cm 범위에서 적용 할 수있는 모듈은 전기 기기를 제어 할 수 있습니다. 손의 물결로. 사용자는 필요에 따라 다른 제품에 적용 할 수 있습니다. 감지 거리를 사용자 정의 할 수 있습니다 고객의 요구에 따라.
기술 매개 변수
|
매개 변수 |
메모 |
최소 |
타이핑 |
맥스 |
단위 |
|
공급 전압 |
VCC |
3.0 |
5.0 |
5.2 |
V |
|
현재 소비 |
ICC |
10 |
18 |
20 |
엄마 |
|
작동 온도 |
맨 위 |
-30 ~+85 |
℃ |
||
|
저장 온도 |
TSTG |
-10 |
+60 |
℃ |
|
|
주파수 설정 |
f |
24.000 |
24.125 |
24.250 |
GHZ |
|
방사 전력 (Authp) |
입을 삐죽 내밀기 |
<2.0 |
<2.5 |
<3.0 |
MW |
|
저장 주변 습도 |
45%~ 65% |
RH |
|||
인터페이스 정의
응용 프로그램 모듈의 인터페이스는 피치가 2.0mmx3pin의 핀 헤더입니다.
참고 :이 모듈의 고정 전압은 5V이며 3V에 적용되면 성능 차이가있을 수 있습니다.
설치
1. 장비 손상을 피하기 위해서는주의를 기울여야합니다. ESD 보호 조치는 전혀 취해야합니다 스토리지, 취급, 조립 및 테스트 단계. 이 모듈의 레이더 안테나와 핀을 만지지 말고 멀티 미터로 핀을 터치하여 측정하십시오.
2. 야외에서 설치된 PD-V18-M1의 경우, 탐지기는 비가 올 때 빗방울 신호를 감지 할 수 있습니다. 즉, 레이더입니다 비오는 날에 야외에서 설치된 탐지기는 빗방울을 감지 할 수 있습니다.
특별 알림
사용 된 밀리미터 웨이브 센서로 인해 금속 재료는 센서 앞에서 사용할 수없고 엔지니어링 플라스틱 주택의 재료로 사용해야합니다. 작은 전력 신호 트랜시버이기 때문에 케이싱의 두께 또한 신호 감쇠에 어느 정도의 차이가 있습니다. 주문하기 전에 사용자는 사용을 완전히 설명해야합니다 환경 및 요구 사항, 필요한 경우 설치 해야하는 제품을 우리에게 제공 할 수 있으며 그들을 조정하십시오.
이 제품의 효과는 다른 제품에 사용될 때 약간 다릅니다. 사용자는 버전을 주문하도록 요청할 수 있습니다 민감도 트리밍 및 특수 요구 사항은 PDLUX로 미리 설명 할 수 있습니다. 다른 센서와 소프트웨어 알고리즘은 사용자의 다른 요구 사항에 따라 선택할 수 있습니다. 이 모듈은 3V-5V 간섭없는 DC 전원 공급 장치에서 작동 할 수 있습니다.
일어날 수있는 일 : 감지 범위 내에서 움직이는 물체가없는 경우, 테스트 된 오해는 일반적으로 강력한 간섭 원. 예를 들어, 전원 코드를 통한 간섭; 예를 들어, 간섭 휴대 전화에서; 예를 들어, 용접 기계를 용접 할 때 아크로 인한 강한 간섭. 제발 존재에 대한 위의 간섭 소스를 다시 확인하십시오.
위의 알림은 신중하게 읽히고 이해 될 것으로 예상됩니다.
