PDLUX PD-V21 HF 도플러 감지기 마이크로파 모듈 24.125GHz 밀리미터 파 레이더 센서

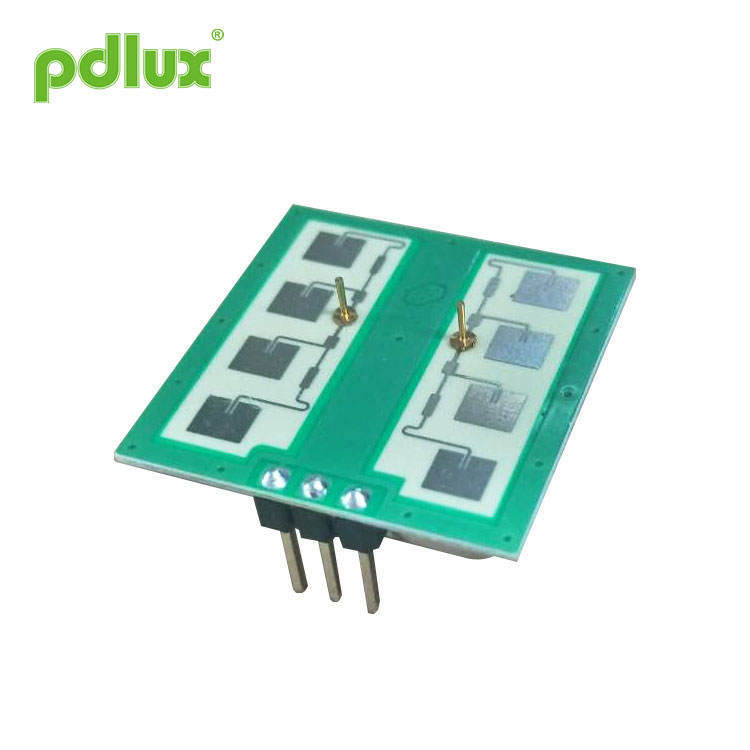

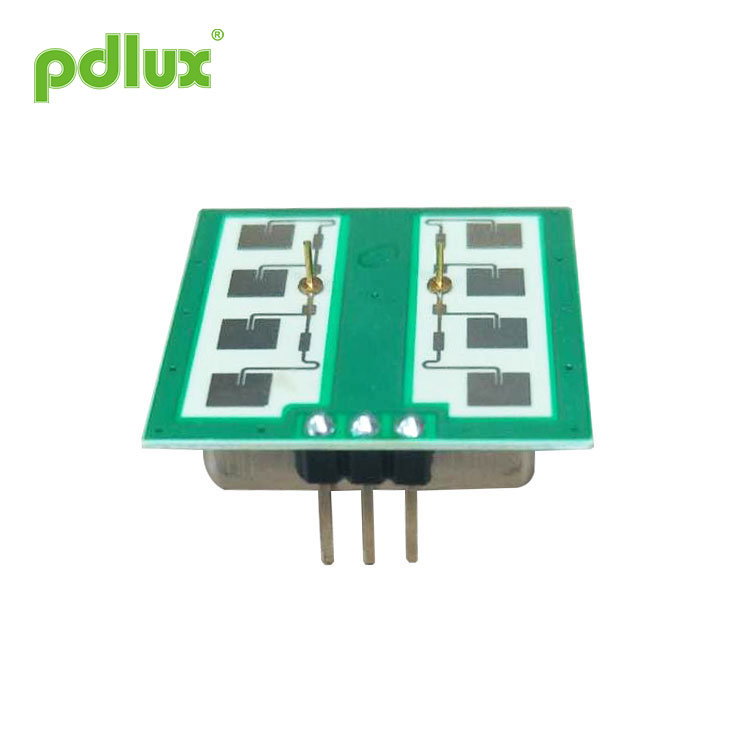

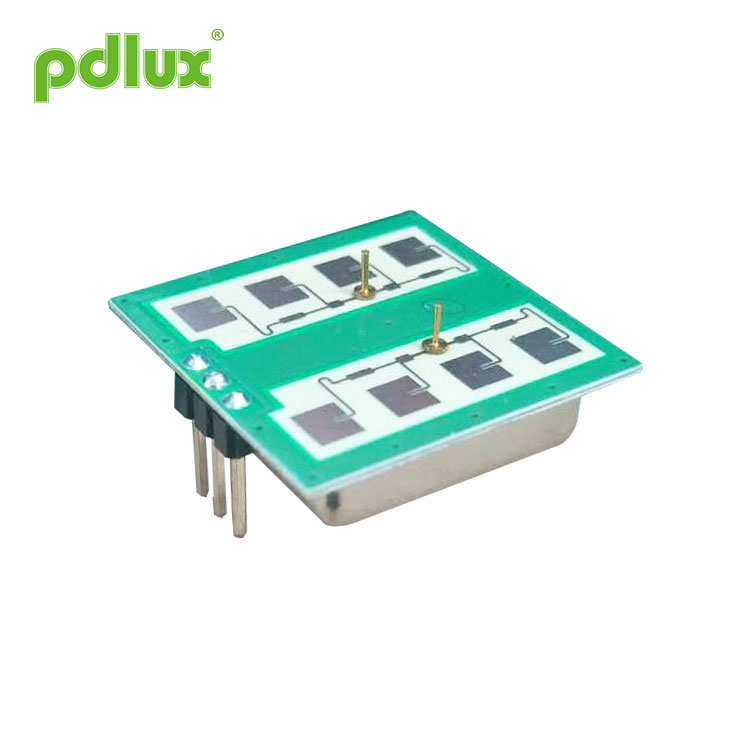

PDLUX PD-V21 HF Doppler Detector Microwave Module 24.125GHz Millimeter Wave Radar Sensor is a K-Band Bi-Static Doppler Transceiver modlue. Itâ € ™ s built-in Resonator Oscillator (CRO). 벽 장착 용. 전방 신호 수신 능력을 향상시키고 측면 사각 영역을 줄일 수 있습니다. 그 성능은 시장의 센서보다 낫습니다.
모델:PDLUX PD-V21
문의 보내기
PDLUX PD-V21 HF 도플러 감지기 마이크로파 모듈 24.125GHz 밀리미터 파 레이더 센서
 |
Application of PDLUX PD-V21 HF 도플러 감지기 마이크로파 모듈 24.125GHz 밀리미터 파 레이더 센서 â— 지능형 스위치 â— 벽걸이 형 스위치 â— 침입자 감지 PDLUX PD-V21 HF 도플러 감지기 마이크로파 모듈 24.125GHz 밀리미터 파 레이더 센서 is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V21 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. 이 모듈은 자동 조명 스위치의 재실 감지 센서에 이상적이며 천장 장착 침입자 감지기에도 사용할 수 있습니다. EN 300440-V2.1.1ã € EN 62479：2010 RED 지침-2014 / 53 / EU에 따름 FCC Part 15.249에 따름 EN 62321에 따름, ROHS 지침-2011 / 65 / EU REACH 지침에 따름-1907 / 2006 / EC |
|
매개 변수 |
메모 |
최소 |
Typ |
최대 |
단위 |
|
전원 전압 |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
현재 소비 |
Icc |
20 |
35 |
38 |
엄마 |
|
작동 모드 |
Powered by PWM, it can control the working current at 3-15엄마 |
||||
|
펄스 폭 |
Tpulse |
10 |
μs |
||
|
작동 온도 |
상단 |
-30~+85+100（최대.） |
℃ |
||
|
보관 온도 |
Tstg |
-10 |
+60 |
℃ |
|
|
안정된 시간 |
|
<5 |
¼ 초 |
||
|
주파수 설정 |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
방사 전력 (EIRP) |
입을 삐죽 내밀기 |
<2.0 |
<2.5 |
<3.0 |
mW |
|
보관 주변 습도 |
45 % ~ 65 % |
RH |
|||
경고 : 실제 감지 범위는 회로의 신호 증폭 이득, PCBA의 전체 레이아웃 및 MCU의 임계 값과 관련이 있습니다.
참고 1 : 방사 방출은 FCC 규칙을 충족하도록 설계되었습니다.
참고 2 : 수신 신호 강도 (RSS)는 총 1 Ways 경로 손실 70dB에서 측정됩니다.
참고 3 : 노이즈 전압은 무반향 실 내부의 출력 포트에서 10Hz ~ 100Hz로 측정됩니다.
Note4 : 펄스 작동
