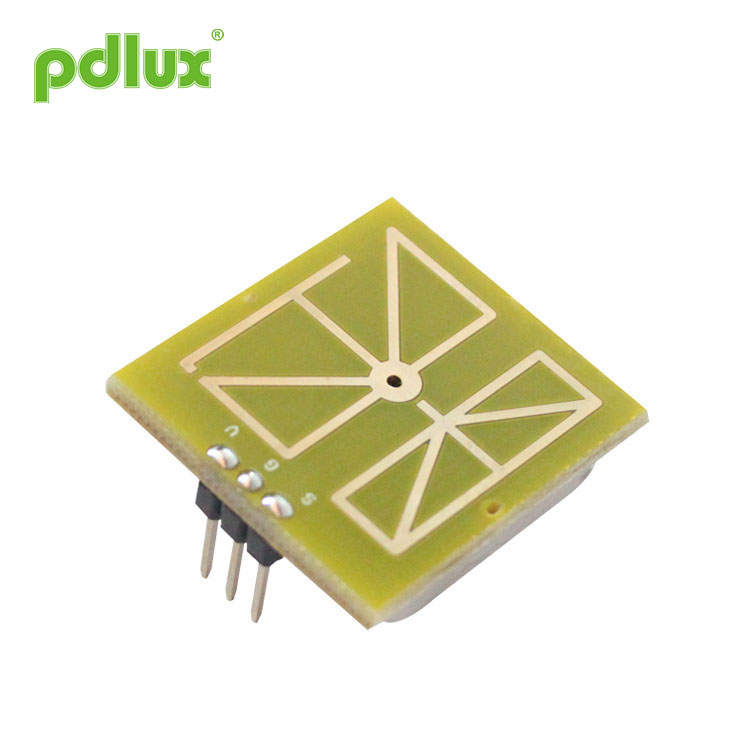

PDLUX PD-V8-S 360 ° 5.8GHz 모바일 감지 마이크로파 센서 모듈
PDLUX PD-V8-S 360 ° 5.8GHz 모바일 감지 마이크로파 센서 모듈은 C-Band Bi-Static 도플러 트랜시버 모듈입니다. 내장형 공진기 발진기 (CRO)입니다.이 모듈, V8-S는 벽면 장착에 적합한 평면 안테나를 채택합니다. 360 ° 5.8GHz 모바일 감지 마이크로파 센서 모듈은 전면 신호 수신 능력을 향상시키고 측면 사각 영역을 줄일 수 있습니다. 그 성능은 시장의 센서보다 낫습니다.
모델:PDLUX PD-V8-S
문의 보내기
PDLUX PD-V8-S 360 ° 5.8GHz 모바일 감지 마이크로파 센서 모듈
PDLUX PD-V8-S 360 ° 5.8GHz 모바일 감지 마이크로파 센서 모듈 is a C-Band Bi-Static Doppler transceiver module. It's built-in Resonator Oscillator (CRO).This module,V8-S adopts flat Plane Antenna, suitable for wall mounting. 360° 5.8GHz Mobile Detection Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V8-S 360 ° 5.8GHz 모바일 감지 마이크로파 센서 모듈 is ideally suitable for occupancy sensor in automatic lighting switches. 360° 5.8GHz Mobile Detection Microwave Sensor Module c천장 장착형 침입 탐지기에도 사용됩니다.
|
Application of PDLUX PD-V8-S 360 ° 5.8GHz 모바일 감지 마이크로파 센서 모듈 • 지능형 스위치 • 벽걸이 형 스위치 • 침입자 감지
기능 및 장점 • 낮은 무선 전력 출력 • 낮은 전력 소비 â € ¢ 비접촉 감지 • 컨트롤러와의 쉬운 연결 • 저잡음 출력 |
EN 300440-V2.1.1> EN 62479 : 2010, RED 지침 -2014 / 53 / eu에 따름 FCC Part 15.249에 따름 EN 62321, ROHS 지침 -2011 / 65 / eu에 따름 REACH 지침 -1907 / 2006 / ec에 따름 |
| 매개 변수 | 메모 | 최소 | Typ | 최대 | 단위 |
| 주파수 설정 | 1 | 5.75 | 5.80 | 5.85 | GHz |
| 방사 전력 (EIRP) | 1 | 0.18 | 0.20 | 0.22 | mW |
| 정착 시간 |
|
5 | 10 | 20 | pSec |
| 수신 된 신호 강도 | 2 | 80 | 150 | 180 | MVp-p |
| 소음 | 3 | 0.5 |
|
1.5 | mVrms |
| 전원 전압 |
|
4.75 | 5.00 | 5.25 | VDC |
| 현재 소비 |
|
15 | 17 | 19 | 엄마 |
| 펄스 반복 주파수 | 4 | 2.0 | 2.2 | 3.0 | KHz |
| 펄스 폭 | 4 | 15 | 50 | 70 | pSec |
| 작동 온도 |
|
-10 | 22 | 90 | ° C |
| 무게 |
|
6.0 | 6.6 | 7.2 | g |
참고 1 : 방사 방출은 FCC 규칙을 충족하도록 설계되었습니다.
Note2:The 수신 된 신호 강도(RSS) is measured at the total 1 Ways path loss of 70dB.
참고 3 : 노이즈 전압은 무반향 실 내부의 출력 포트에서 10Hz ~ 100Hz로 측정됩니다.
Note4 : 펄스 작동
