PDLUX PD24-V1 24.125GHz 마이크로 웨이브 모션 센서 K- 밴드 도플러 트랜시버 모듈
PDLUX PD24-V1 24.125GHz 마이크로 웨이브 모션 센서 K- 밴드 도플러 트랜시버 모듈의 손상을 방지하려면주의해야합니다. ESD 보호 조치는 보관, 취급, 조립 및 테스트의 모든 단계에서 취해 져야합니다. 이 모듈의 레이더 안테나와 핀을 만지지 말고 측정 할 멀티 미터로 핀을 만지지 마십시오.
모델:PDLUX PD24-V1
문의 보내기
PDLUX PD24-V1 24.125GHz 마이크로 웨이브 모션 센서 K- 밴드 도플러 트랜시버 모듈

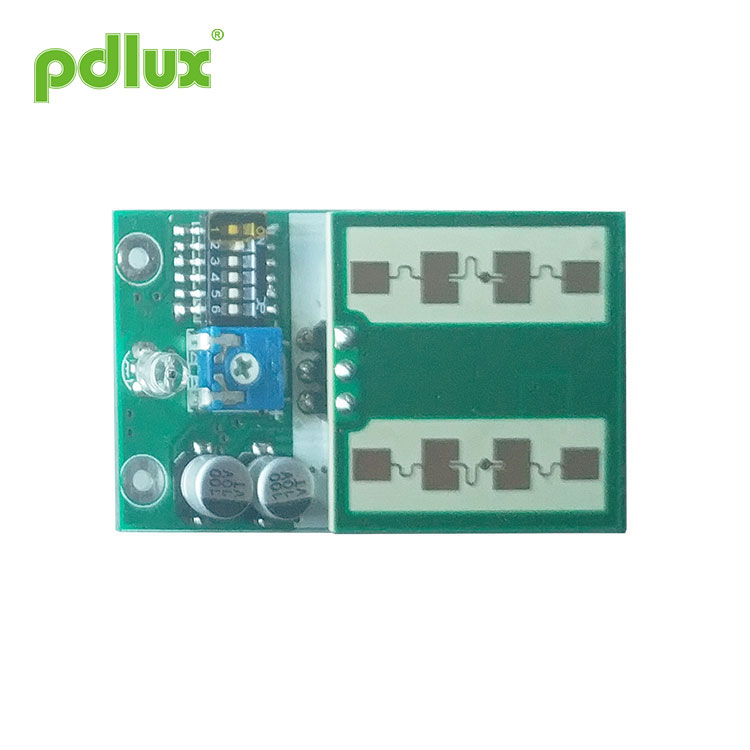

PD24-V1은 24.125GHz 마이크로파 모션 센서는 K- 밴드 도플러 트랜시버 모듈입니다. 자체 설계 한 평면 안테나로 송수신이 잘 맞는 레이아웃을 개발할 수 있습니다. 센서의 주요 주파수가 더 안정적입니다. 더 넓은 범위의 주변 온도에 적합한 당사의 디자인 특허입니다. 더 낮은 노이즈, 더 높은 해상도 및 더 높은 감도로. 내장 정전기 방지 기능. 저전력 처리 및 고정밀 MCU가 내부적으로 채택되었습니다. 기존의 유사 제품에 비해 성능이 더 안정적이고 신뢰할 수 있습니다. 이 일련의 센서 모듈은 자동 조명, 보안, 자동문 및 스마트 홈에 이상적입니다.
이 회사는 또한 특수 목적을 위해 고속 모바일 감지기를 사용자 정의 할 수 있습니다. 레이더 거리 감지기. 레이더 존재 감지기.
Feature Description of PDLUX PD24-V1 24.125GHz 마이크로 웨이브 모션 센서 K- 밴드 도플러 트랜시버 모듈
레이더의 작동 원리에 기반한 ＞ 24GHz (ISM 표준 주파수 대역) 동작 감지기.
최대 감지 거리는 20 미터 이상입니다. (센서 앞으로 이동할 때의 감지 거리)
＞ 안정된 저 간섭 전원 공급 환경에서 감지 거리 조정 가능.
저전력 소비 : 3V에서 <2.5엄마, 5V에서 <3.5엄마.
＞ 외관 크기 : 45.5mm (L) x 26mm (W) x 13.8mm (H).
기술 매개 변수
|
매개 변수 |
메모 |
최소 |
Typ |
최대 |
단위 |
|
전원 전압 |
Vcc |
3.0 |
3.3 |
5.0 |
V |
|
현재 소비 |
Icc |
2.5 |
3.0 |
3.5 |
엄마 |
|
출력 전류 |
2.5~3.5엄마（3~5V) |
||||
|
작동 온도 |
상단 |
-30 ~ + 85 |
℃ |
||
|
보관 온도 |
Tstg |
-10 |
+60 |
℃ |
|
|
주파수 설정 |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
방사 전력 (EIRP) |
입을 삐죽 내밀기 |
<2.0 |
<2.5 |
<3.0 |
mW |
|
보관 주변 습도 |
45 % ~ 65 % RH |
||||
|
인터페이스 정의 애플리케이션 모듈의 인터페이스는 2.54mm3pin 피치의 핀 헤더입니다. |
 |
Pin Dunction Description of PDLUX PD24-V1 24.125GHz 마이크로 웨이브 모션 센서 K- 밴드 도플러 트랜시버 모듈
|
번호 |
핀 이름 |
입출력 |
설명 |
|
1 |
Vcc |
입력 |
작동 전압 : DC3-5V (낮은 방해 전원 공급 장치의 양극) |
|
2 |
신호 출력 |
산출 |
높은 수준의 출력 500mS |
|
3 |
GND |
입력 |
전원 접지 (네거티브 전원 공급 장치)에 연결 |
Installation of PDLUX PD24-V1 24.125GHz 마이크로 웨이브 모션 센서 K- 밴드 도플러 트랜시버 모듈
1. 장비 손상을 방지하기 위해주의를 기울여야합니다. ESD 보호 조치는 보관, 취급, 조립 및 테스트의 모든 단계에서 취해 져야합니다. 이 모듈의 레이더 안테나와 핀을 만지지 말고 측정 할 멀티 미터로 핀을 만지지 마십시오.
2. 옥외에 설치된 PD24-V1의 경우 탐지기는 비가 올 때 빗방울 신호를 감지 할 수 있습니다. 즉, 비오는 날 옥외에 설치된 레이더 감지기는 빗방울을 감지 할 수있다.
쉘 설치 방법 및 재료 선택
설치 중에 쉘은 금속 재료 또는 금속 층으로 만들어서는 안됩니다. 비 탄소 플라스틱 재료 또는 폼을 사용할 수 있습니다.
올바른 방법 :
1. 쉘이 플라스틱 재질 (ABS, PVC 등)로 제작 된 경우 쉘의 두께와 공간을 정확하게 추정하고 안테나는 구조와 직접 접촉하지 않는 방식으로 포장되어야합니다. 레이더 안테나;
2. 쉘이 폼 재료 (예 : Stypopor 또는 유사한 재료)로 만들어진 경우 재료의 상대 유전 상수는 1에 가까워 야합니다.
잘못된 방법 :
1. 안테나를 호일이나 금속 부품으로 감싸십시오.
2. 안테나 구조에 페인트 또는 바니시를 뿌리십시오.
3. CFK 시트 (전도성)로 안테나를 감 쌉니다.
4. 플라스틱 재료는 부식 된 안테나 구조와 직접 접촉합니다 (패치의 공진 주파수에 높은 유전율 효과가 있습니다).
5. 불합리한 구조는 비정상적인 레이더 센서로 이어지고 탐지 효과가 악화됩니다.
Recommended Dimensions of Enclosure of PDLUX PD24-V1 24.125GHz 마이크로 웨이브 모션 센서 K- 밴드 도플러 트랜시버 모듈
24GHz 레이더의 경우 경험에 따르면 쉘은 두께 약 3mm의 플라스틱 재질로 만들 수 있으며 레이더 안테나 표면에서 약 6mm의 거리를 유지합니다. 더 두꺼운 플라스틱 재료를 사용하는 경우 삽입 손실 증가를 고려해야합니다. 동시에 너무 두꺼운 케이스는 안테나 패턴에 영향을 줄 수 있습니다.
