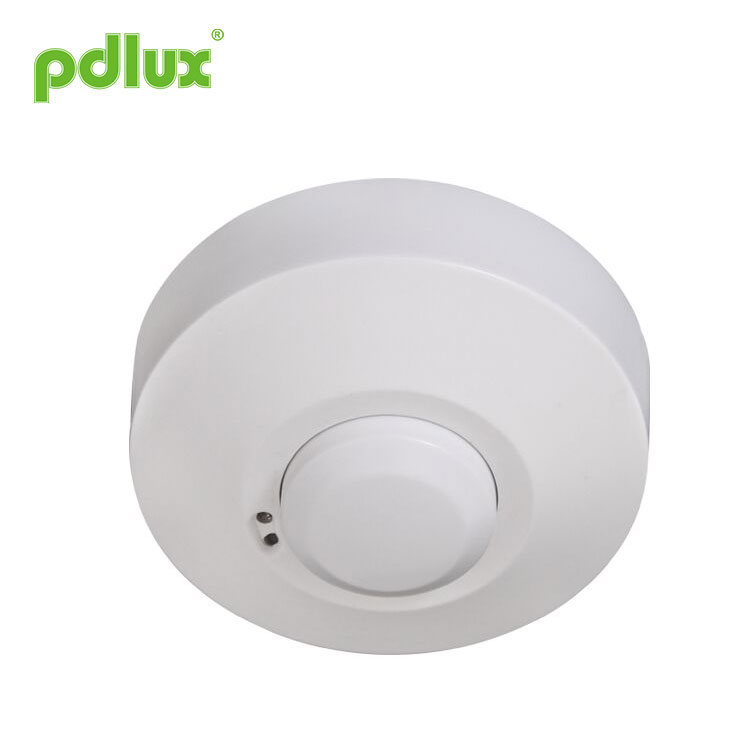

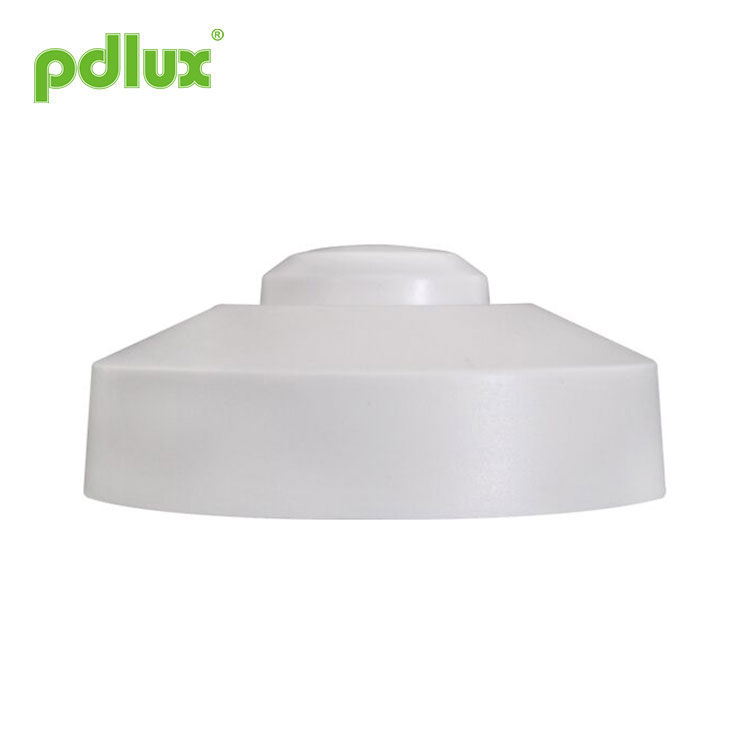

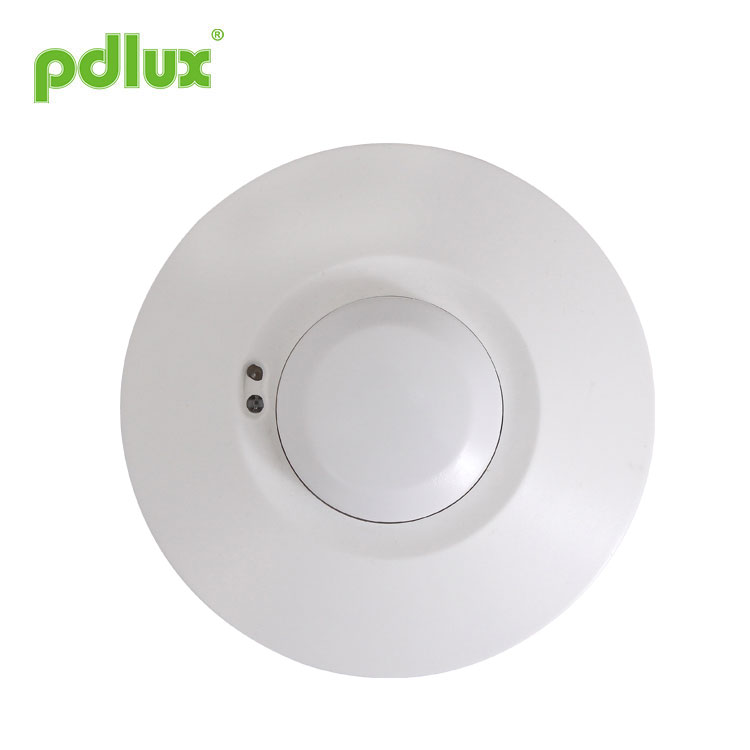

원형 마이크로파 센서 동작 감지기

원형 마이크로파 센서 동작 감지기는 마이크로파 도플러 효과에 따릅니다., 그것은 될 수 있습니다 자동 제어 스위치, 보안 시스템, ATM 자동 영상 제어 시스템 등으로 널리 사용됩니다. 다른 자동 유도 제어 영역도 마찬가지입니다. 감지 방식은 기존에 비해 다음과 같은 장점이 있습니다. 1. 비접촉식 감지, 2. 열악한 환경에 적합하고 온도, 습도, 소음, 공기, 먼지, 빛...3.RF 간섭 능력, 4.전송 전력은 0.2mW에 불과하며 인체에 해를 끼치지 않습니다. 몸. 간단한 설치 + 쉬운 배선. 우리는 높은 성능뿐만 아니라 적절한 마이크로 프로세싱 통합기를 사용합니다. 감도와 검출 범위가 넓으며 신뢰성이 매우 높은 작업에서는 오류율이 매우 낮고 안정적입니다. 작업 온도 범위: - 섭씨 15 ~ + 70도.

모델:PD-MV1012-Z

문의 보내기

우리 공장에서 Round Microwave Sensor Motion Detector를 구입하시면 안심하실 수 있으며 최고의 판매 후 서비스와 적시 배송을 제공 할 것입니다. MCU를 이용하여 스위치 정보를 정확하게 계산하고, 사인파 영점에서 릴레이가 켜지도록 정확하게 제어하여 각 부하가 켜지도록 합니다. 사인파의 영점에서는 사인파 고전압이 켜질 때 기존 제어 모드에서 발생하는 돌입 전류 문제를 방지합니다. 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 계전기가 발생합니다. 부하시 전압.

현재 전기 부하의 다양화로 인해 특히 LED 램프, 에너지 절약 램프, 형광등에는 모두 정전 용량이 다른 커패시터가 있습니다. 이것은 릴레이에 있어서 재앙이다. 때로는 50W LED 램프가 80~120A의 서지 전류를 생성할 수 있습니다.

10A 일반 계전기는 돌입 전류의 3배만 견딜 수 있으며 며칠 또는 여러 번에 걸쳐 계전기가 파손될 가능성이 높습니다. 시중의 기존 센서가 수명이 짧고 부하 전류가 작은 이유가 바로 이 때문입니다.

이 문제를 극복하기 위해 이 제품은 고급 디지털 정밀 계산을 채택하여 사인파의 전위가 0일 때 부하를 켜서 부하 서지 전류 문제를 해결하고 부하 용량을 크게 향상시키며 제품의 서비스 수명을 연장합니다.

양산형 센서 기술의 최신 제어 방식으로 어떠한 부하라도 쉽게 제어할 수 있습니다. 중급 및 고급형 제품입니다. 기존 버전에 비해 비용은 증가하지만 제품의 신뢰성과 수명은 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고, 안전을 선택하는 것과 같습니다.

메모:

이 센서의 고주파 출력은 <0.2mW입니다.

휴대폰 송신전력이나 전자레인지 출력의 5000배다.

명세서

전원:	220-240VAC 50/60Hz
전송 전력:	<0.2mW
정격 부하:	1200W. 어떤 부하
설치 위치:	실내, 천장 장착
감지 각도:	360°
감지 범위(22℃):	1-8m(반경) (조정 가능)
시간 설정:	8초~12분(조정 가능)
조명 제어:	2~2000LUX (조정가능)
작동 온도:	-15°C~+70°C
HF 시스템:	5.8GHz CW 전파,ISM 대역

센서 정보

설치

1. 어린이의 손이 닿지 않는 곳에 보관하십시오.
2. 화기, 고온, 습기가 많은 곳을 피하여 설치하십시오.
3. 전원 코드 접근을 차단할 때 확인하시기 바랍니다.

1. 상단 커버를 시계 반대 방향으로 돌려서 내린 다음(그림 1 참조), 중간 커버를 고정하는 나사 2개를 조입니다(그림 2 참조).
2. 베이스를 천장에 대고 천장에 있는 기존 배선에 주의하면서 드릴 구멍을 표시합니다(그림 3 참조).
3. 구멍을 뚫고 벽면 플러그(직경 6mm)를 삽입합니다(그림 4 참조).
4. 전원선과 부하선을 베이스 구멍에 넣습니다(그림 5 참조).
5. 베이스를 제자리에 나사로 고정합니다(그림 6 참조).
6. 연결 와이어 표시에 따라 주 전원 공급 장치와 부하 와이어를 연결 단자에 연결합니다.
7. 중간 커버를 닫고(그림 6 참조) 손잡이를 설정에 맞게 조정합니다.
8. 유리 갓을 장착하고 시계 방향으로 돌립니다(그림 6 참조).

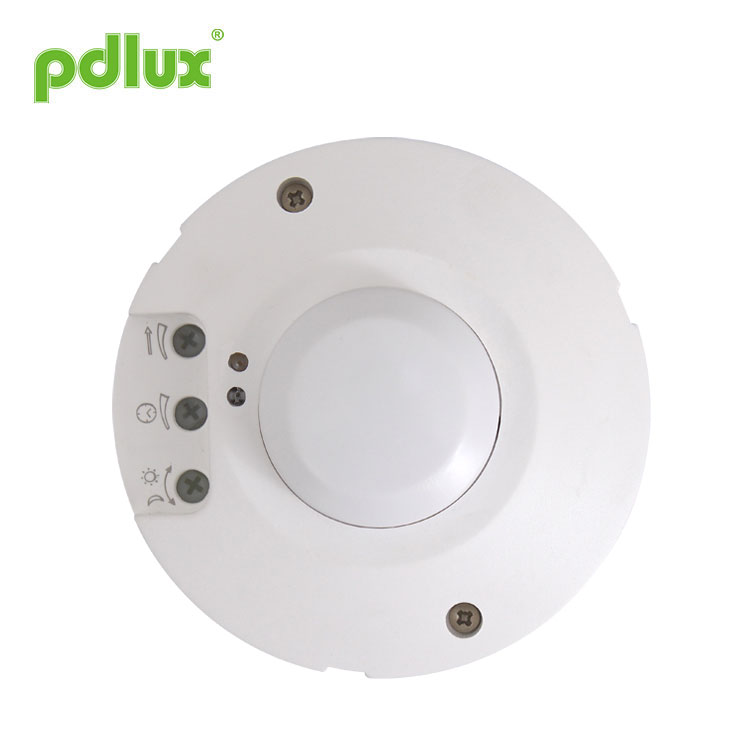

컨트롤 노브

감지 범위 설정(감도)	감지 범위는 대략 원형의 반경을 설명하는 데 사용되는 용어입니다. 센서라이트를 높은 곳에 설치한 후 지면에 감지영역 생성 2.5m 이상인 경우 감지 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 감지를 선택합니다. 범위(반경 약 1m), 시계 방향으로 완전히 회전하여 최대 감지 범위 선택 (반경 약 8m)
	참고: 위의 감지 범위는 다음 사이에 있는 사람의 경우에 얻어집니다. 키는 1.6m~1.7m로 가운데 모양이며 이동 속도는 1.0~1.5m/sec이다. 사람의 경우 키, 체형, 이동 속도가 변경되면 감지 범위도 변경됩니다. 주의: 이 제품을 사용할 때 감도를 적절하게 조정하십시오. 필요한 위치에서는 감도를 최대로 조정하지 마십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않습니다. 너무 높으면 나뭇잎이나 커튼이 바람에 날려 잘못된 동작을 쉽게 감지할 수 있습니다. 작은 동물, 전력망 및 전기 간섭으로 인한 잘못된 움직임 장비. 그 모든 리드 제품이 정상적으로 작동하지 않습니다! 제품이 정상적으로 작동하지 않을 경우 감도를 낮추어 보세요. 적절하게 선택한 다음 테스트해 보세요.
시간 설정	조명은 약 1시간 동안 켜져 있도록 설정할 수 있습니다. 8초 (시계 반대 방향으로 완전히 회전) 및 최대 12분(시계 방향으로 완전히 회전). 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 조정을 위해 가장 짧은 시간을 선택하는 것이 좋습니다. 구역과 보행 테스트를 수행하기 위한 것입니다.
	참고: 조명이 꺼진 후 약 1시간 정도 소요됩니다. 1초 전에 가능해요 다시 움직임 감지를 시작합니다. 조명은 다음 시간에만 켜집니다. 이 기간이 지나면 움직임에 대한 반응이 나타납니다.
조명 제어 설정	선택된 광 반응 임계값은 대략 1에서 무한정일 수 있습니다. 2-2000럭스. 시계 반대 방향으로 완전히 돌리면 약 2lux에서 황혼에서 새벽까지 작동을 선택합니다. 약 2000lux의 일광 작동을 선택하려면 시계 방향으로 완전히 돌리십시오. T감지를 조정할 때 손잡이를 시계 방향으로 완전히 돌려야 합니다. 영역을 선택하고 낮에 걷기 테스트를 수행합니다.
	참고: 세 가지 기능 버튼을 과도하게 조정하지 마십시오. 그건 세 개의 기능 버튼이 구성 요소에 연결되어 있기 때문에 직접적으로 세 가지 구성 요소 각각에 작은 마개가 있습니다. 버튼을 처음부터 끝까지 조정하면 과도한 회전으로 인해 손상됩니다. 스토퍼를 사용하면 360°논스톱 회전이 가능합니다. 조정 범위 제한은 270°입니다. 이에 주의하세요.

문제 해결

부조	원인	치료
로드가 작동하지 않습니다.	잘못된 조명 제어 설정이 선택됨	설정 조정
	부하 결함	부하 변경
	주전원 스위치 꺼짐	스위치 켜기
로드 작업은 항상	로드 작업은 항상	구역 설정 확인
식별 가능한 움직임 없이 하중 작업	감지용 센서가 장착되지 않음 안정적으로 움직임	인클로저를 안전하게 장착
식별 가능한 움직임 없이 하중 작업	움직임이 발생했지만 확인되지 않음 센서에 의해(벽뒤로의 움직임, 작은 물체의 즉각적인 움직임 램프 부근 등)	구역 설정 확인
그럼에도 불구하고 로드가 작동하지 않습니다. 움직임	빠른 움직임이 억제되고 있다 오작동을 최소화하기 위해 설정한 영역이 너무 작습니다.	구역 설정 확인
