24GHz 자동 도어 마이크로파 센서
PDLUX PD-DS1015
초소형 측정과 낮은 전력 소비를 가진 오리지널 Omron 릴레이를 사용합니다. 24GHz 자동 도어 마이크로파 센서는 내부 저항이 작아 온도에 민감하지 않습니다. 신뢰성은 일반적인 광전 출력보다 훨씬 높습니다. 다양한 종류의 자동문 제어 장치에 적합하며 경보 시스템의 인간 감지기로도 적용 할 수 있습니다. 또한 감지 기능을 사용자 정의 할 수 있습니다. 센서는 이러한 종류의 제품 중 최고의 비용 성능을 발휘합니다.
문의 보내기
자동 도어 마이크로파 센서
24GHz 자동 도어 마이크로파 센서 요약
센서는 FFT 산술 프로그램에 의해 설계되었으며 거리 감지 및 간섭 방지 기능에서 높은 정확도를 가지고 있습니다.
초소형 측정과 낮은 전력 소비를 가진 오리지널 Omron 릴레이를 사용합니다. 24GHz 자동 도어 마이크로파 센서는 내부 저항이 작아 온도에 민감하지 않습니다. 신뢰성은 일반적인 광전 출력보다 훨씬 높습니다. 다양한 종류의 자동문 제어 장치에 적합하며 경보 시스템의 인간 감지기로도 적용 할 수 있습니다. 또한 감지 기능을 사용자 정의 할 수 있습니다. 센서는 이러한 종류의 제품 중 최고의 비용 성능을 발휘합니다.
24GHz 자동 도어 마이크로파 센서 사양
전원: |
AC : 10-24 AC / 50Hz DC : 12-35 DC |
대기 전류 : |
13mA 미만 |
작동 전류 : |
25mA |
출력 용량 : |
35V, 0.5A |
출력 기간 : |
500ms |
HF 시스템 : |
24.125GHz CW radar,ISM 대역 |

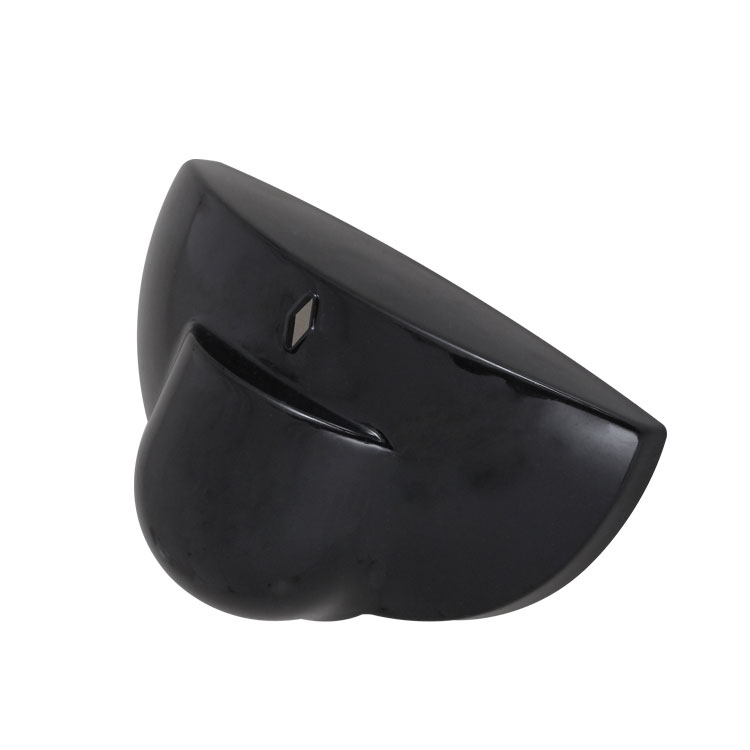

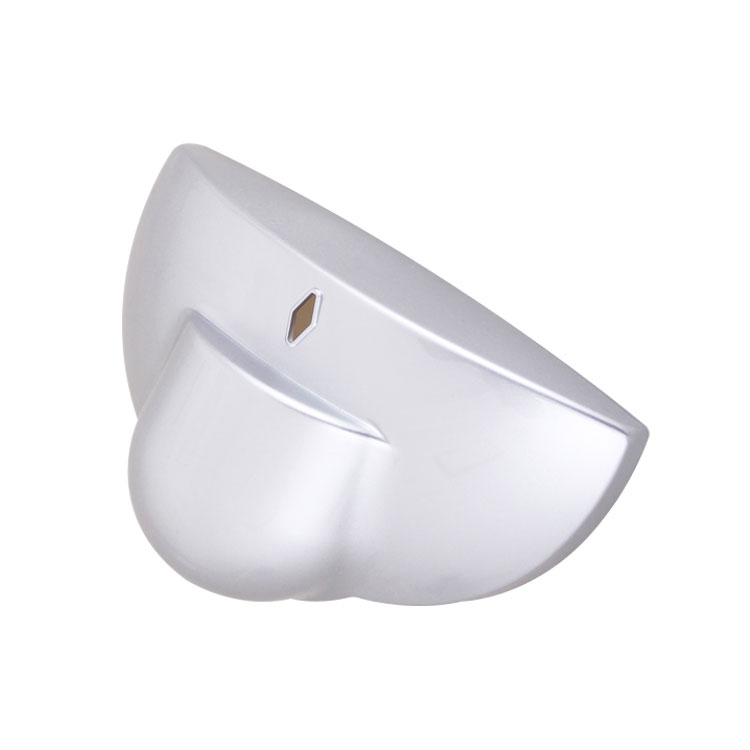

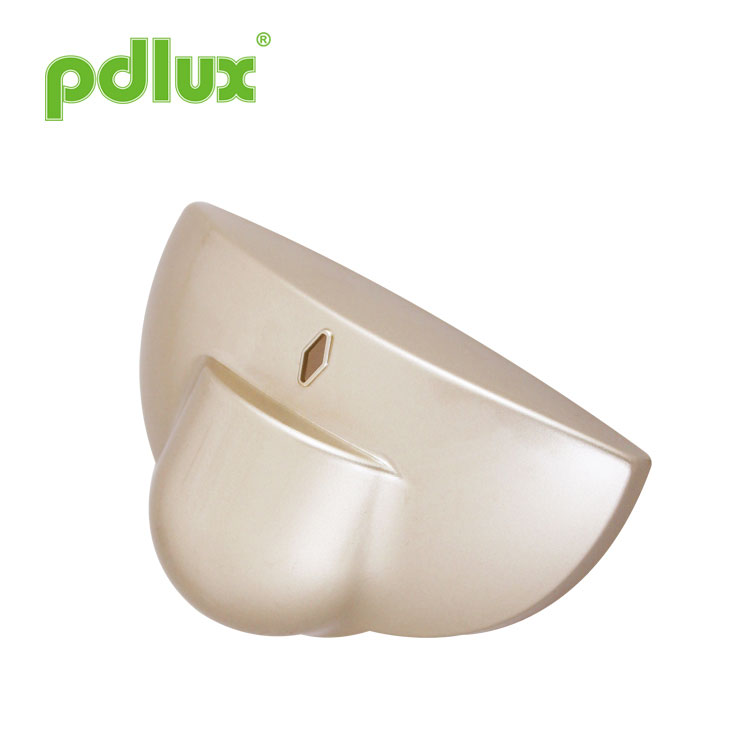

커버 색상 : |
블랙 / 실버 / 골든 옐로우 |
설치 위치 : |
벽 설치 |
장착 높이 : |
2.0m에서 3.5m |
감지 각도 : |
90 ° (벽면 설치) 고객의 요구에 따라 제작 가능 |
감지 범위 : |
1m (최대 감도,지면에 수직 인 프로브) 7m (최대 감도, 앞으로 프로브) |
전력 소비: |
대략. 1W |
작동 온도: |
-20 ° C ~ 50 ° C |
작동 습도 : |
<93 % RH |
1. 고 신뢰성 24.125GHz Ku 대역 마이크로파 레이더 센서 모듈을 채택합니다.
2. 다양한 환경에서 작업 (뜨겁고 습하고 시끄럽고 바람이 부는 곳. 다른 움직이는 물체의 개입없이 움직이는 자동차 나 동물처럼 빨기)
3. 감지 문의 다른 종류에 널리 사용되는 작고 실용적인 디자인.
4. 건강에 무해한 세계 보건기구 고급 감지 기술을 채택하십시오.
5. 감지 거리와 각도는 다른 장면의 요구 사항에 맞게 조정할 수 있습니다.
감지 범위 설정
시계 반대 방향으로 완전히 돌리는 것은 최소 거리 (약 1m)이고 완전히 시계 방향으로 돌리는 것이 최대 거리 (약 7m)입니다. 사람의 키, 체형 및 이동 속도가 변하면 감지도 변경됩니다. 즉, 속도가 빠를수록 감지 거리가 짧아집니다. 이 감지 거리는 감지기가 정면을 향할 때 조정되는 거리로 센서를 설치할 때 실제 장면에 따라 감지 각도와 거리를 조정합니다. 문을 열기에 충분한 감지 거리를 확인하십시오. 지나가는 사람이나 차가 문을 잘못 트리거 할 경우 감지 거리를 더 길게 설정하지 마십시오.
주의 사항 :이 제품을 사용할 때 감도 (감지 범위)를 적절한 값으로 조정하십시오. 그러나 잎과 커튼, 작은 동물 또는 전원 간섭에 의한 잘못된 움직임을 쉽게 감지하여 발생하는 이상 반응을 피하기 위해 최대 값으로 조정하십시오. 그리드 및 전기 장비. 위에서 언급 한 모든 것은 오류 반응으로 이어질 것입니다. 제품이 정상적으로 작동하지 않으면 감도를 적절하게 낮추고 테스트하십시오. 인간의 움직임으로 인해 센서 유도가 발생하므로 기능 테스트 중일 때 유도 영역을 떠나고 방지하기 위해 움직이지 마십시오. 센서 연속 작업.
설치 절차
Step1 제품을 설치하기 전에 커버를 제거하십시오. (그림 5 참조)
Step2 제품을 설치할 위치를 결정한 후 연필로 구멍 위치를 표시하십시오.
참고 : 나무 벽면 플라스틱 확장 나사를 사용할 필요가 없으며 드라이버로 나사를 조입니다.
Step3 전기 드릴로 연필 자국이있는 벽에 구멍을 뚫고 구멍 내부에 플라스틱 확장을 얻습니다.
Step4 케이블 인입구를 통해 제품에 케이블을 연결합니다 (그림 6 참조).
Step5 나사를 사용하여 선택한 위치에 받침대를 설치하고 손잡이를 조정합니다 (그림 7 참조).
Step6 벽면에 설치된베이스에 커버를 고정합니다. (그림 7과 같이)
설치 후 센서를 열어 조절 : 커버와베이스 사이의 조인트에 드라이버를 삽입하고 커버를 들어 올립니다. (그림 8)
다음 상황은 오류 반응으로 이어질 것입니다.
1ã € 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2ã € 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3ã € 트래픽이 많은 곳에 설치하면 오류 반응이 발생합니다.
4ã € 근처의 일부 장비에서 발생하는 스파크는 오류 반응을 일으킬 수 있습니다.
