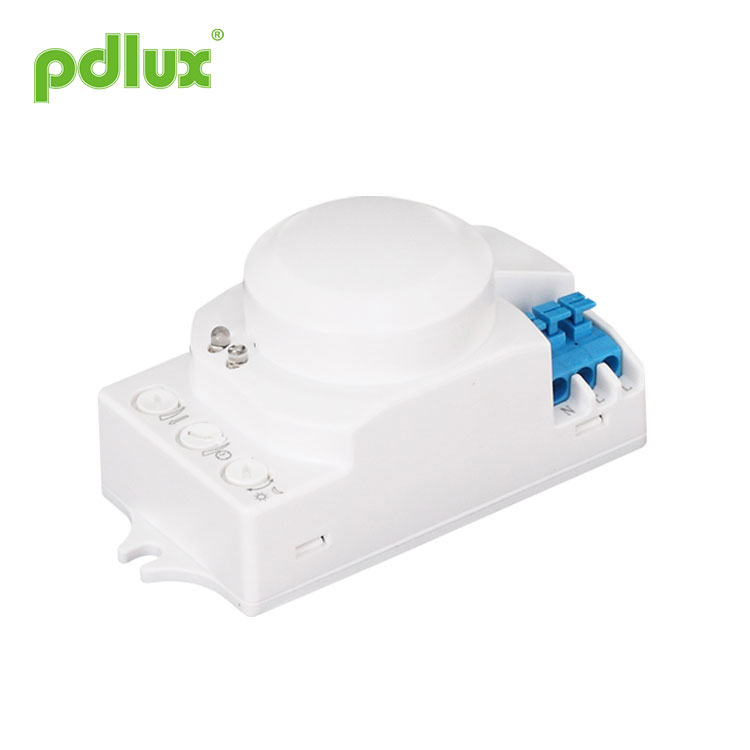

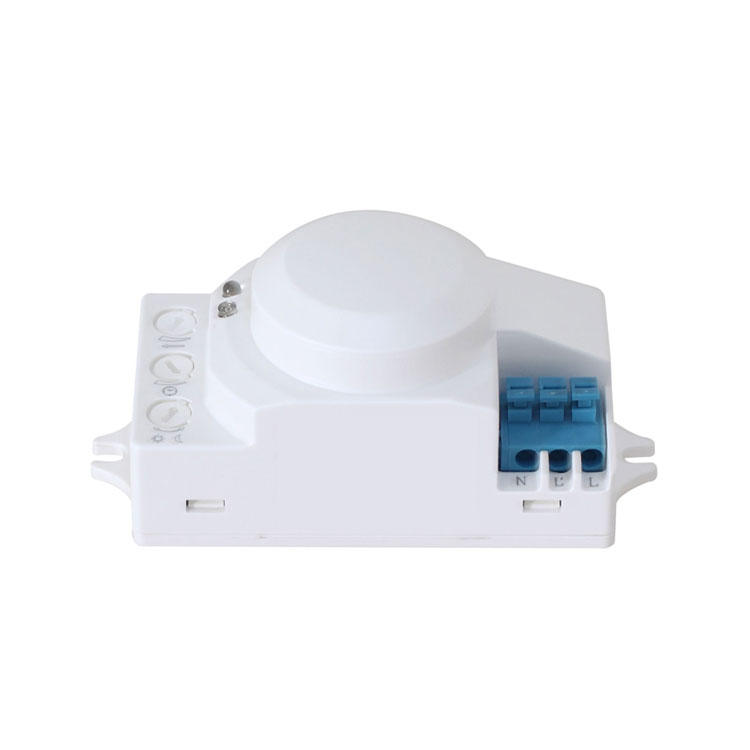

제로 크로싱 기술 마이크로파 센서
PDLUX PD-MV1005-Z
Zero Crossing Technology Microwave Sensor는 동작 주파수가 5.8G 인 경우 360 °의 범위를 감지 할 수있는 움직이는 물체 센서로 안정적인 동작 상태 (안정 동작 온도 : -15 ° C ~ + 70 ° C), PD-MV1005-Z는 마이크로파 센서 (고주파 출력 <0.2mW)를 채택하여 적외선 센서보다 안전하고 성능이 뛰어납니다.
문의 보내기
마이크로파 센서 PD-MV1005-Z 지침
활용 분야 및 소개
Zero Crossing Technology Microwave Sensor는 동작 주파수가 5.8G 인 경우 360 °의 범위를 감지 할 수있는 움직이는 물체 센서로 안정적인 동작 상태 (안정 동작 온도 : -15 ° C ~ + 70 ° C), PD-MV1005-Z는 마이크로파 센서 (고주파 출력 <0.2mW)를 채택하여 적외선 센서보다 안전하고 성능이 뛰어납니다.
Zero Crossing Technology Microwave Sensor는 MCU를 사용하여 스위치 정보를 정확하게 계산하고 정현파의 영점에서 켜지도록 릴레이를 정확하게 제어하여 각 부하가 켜지도록합니다. 정현파의 영점에서 정현파 고전압을 켰을 때 기존 제어 모드로 인한 돌입 전류 문제, 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 릴레이가 방지됩니다. 현재 전기 부하의 다양 화로 인해 특히 LED 램프, 에너지 절약 램프 및 형광 램프는 모두 정전 용량이 다른 커패시터를 가지고 있습니다. 이것은 릴레이에 대한 재앙입니다. 때때로 50W LED 램프는 80 ~ 120A의 서지 전류를 생성 할 수 있습니다. 10A 일반 릴레이는 돌입 전류의 3 배만 견딜 수 있으며 릴레이가 며칠 또는 여러 번 끊어 질 가능성이 있습니다. 이것이 시장에 나와있는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다.
이 문제를 극복하기 위해 본 제품은 정현파가 제로 전위 일 때 부하를 켜는 고급 디지털 정밀 계산을 채택하여 부하 서지 전류 문제를 해결하여 부하 용량을 크게 향상시키고 제품의 수명을 연장합니다. 양산 센서 기술의 최신 제어 방식으로 모든 부하를 쉽게 제어 할 수 있습니다. 중형 및 고급 제품입니다. 기존 버전에 비해 비용이 많이 들지만 제품의 신뢰성과 수명이 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고 안전을 선택하는 것과 같습니다.
참고 :이 센서의 고주파 출력은 <0.2mW로 휴대폰 전송 전력 또는 전자 레인지 출력의 5000 분의 1에 불과합니다. |
|
명세서 전원 : 220-240VAC 50 / 60Hz 전송 전력 : <0.2mW정격 부하 : 1200W. 모든 부하 설치 위치 : 실내, 천장 설치 감지 각도 : 360 ° |
감지 범위 (22 ° C) : 2-10m (반경) (조절 가능) 시간 설정 : 8 초 ~ 12 분 ((조절 가능) 조광 : 2 ~ 2000LUX (조절 가능) 작동 온도 : -15 ° C- + 70 ° CHF 시스템 : 5.8GHz CW 전파, ISM 대역 |
센서 정보
유리와 플라스틱으로 만들어진 제품은 전자 레인지에 거의 영향을주지 않기 때문에 내부에 설치할 수 있습니다. 잇다
천장 조명에 활용
Zero Crossing Technology Microwave Sensor는 위의 예보다 더 많은 분야에서 활용할 수 있습니다.
천장에 PD-MV1005-Z를 직접 설치하여 통로를 제어 할 수도 있습니다. 문제 없습니다.
Zero Crossing Technology 마이크로파 센서가 여러분을 성실히 기다리고 있습니다. 지나 가면 자동으로 불이 켜지고,지나 가면 자동으로 불이 꺼집니다. 필요에 따라 마감 지연 시간을 설정할 수 있습니다. 예를 들어 TIME 노브를 조정하여 10 분 후에 돌아올 것이라고 생각할 때 지연 시간 12 분을 선택할 수 있습니다. TIME 노브는 아래와 같습니다.
PD-MV1005-Z가 작은 영역을 감지하도록하려면 감지 노브 SENS를 필요한 범위로 조정하기 만하면됩니다 (적절하다고 생각 될 때까지 몇 번 조정해야 할 수 있음). 상황 휘도가 일정 값 미만일 때 켜지면 LUX (작동 휘도 노브)를 조정하여 휘도 값을 선택할 수 있습니다 (적절하다고 생각 될 때까지 몇 번 조정해야 할 수 있음).
|
감지 범위는 센서 라이트를 2.5m 높이에 장착 한 후지면에 생성되는 다소 원형 감지 영역의 반경을 나타내는 용어로, 감지 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 감지 범위를 선택합니다. 최대 감지 범위 (약 10m 반경)를 선택하려면 완전히 시계 방향으로 |
참고 : 위의 감지 범위는 키가 1.6m ~ 1.7m 사이이고 가운데가 1.0 ~ 1.5m / sec의 속도로 움직이는 사람의 경우입니다. 사람의 키, 체형, 이동 속도가 변하면 감지 범위도 변합니다.
주의 :이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 감도를 최대로 조정하지 마십시오. 제품이 잘못된 동작으로 인해 정상적으로 작동하지 않는 것을 방지하십시오. 감도가 너무 높기 때문에 잘못을 쉽게 감지 할 수 있습니다. 바람 부는 나뭇잎과 커튼, 작은 동물에 의한 움직임, 전력망 및 전기 장비의 간섭에 의한 잘못된 움직임. 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 감도를 적절히 낮추고 테스트를하세요.
시간 설정
|
조명은 약 1 시간 동안 켜져 있도록 설정할 수 있습니다. 8 초 (완전 시계 반대 방향으로 돌림) 최대 12 분 (완전 시계 방향으로 돌림) 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다. |
참고 : 조명이 꺼진 후 약 1 시간이 걸립니다. 움직임 감지를 다시 시작하기 1 초 전. 이 시간이 지나면 움직임에 따라 조명이 켜집니다.
조광 설정
|
선택한 광 응답 임계 값은 약. 2-2000lux. 시계 반대 방향으로 완전히 돌려 황혼에서 새벽까지 약 2lux에서 작동을 선택합니다. 시계 방향으로 완전히 돌려 약 2000lux에서 일광 작동을 선택합니다. 감지 영역을 조정하고 주간에 보행 테스트를 수행 할 때는 손잡이를 시계 방향으로 완전히 돌려야합니다. |
참고 : 세 개의 기능 버튼을 과도하게 조정하지 마십시오. 3 개의 기능 버튼이 구성품에 직접 연결 되었기 때문에 3 개의 구성품 각각에 작은 스토퍼가있어 처음부터 끝까지 버튼을 조정하면 과도한 회전으로 스토퍼가 손상되어 360 °로 이어집니다. 논스톱 턴어라운드. 조정 범위 제한은 270 °입니다. 이에주의하십시오.
1. 흔들리는 물체에 설치하면 오작동이 발생할 수 있습니다.
2. 바람에 흔들리는 커튼은 오작동의 원인이되므로 적절한 설치 장소를 선택하십시오.
3. 교통량이 많은 곳에 설치하면 오작동이 발생할 수 있습니다.
4. 근처의 일부 장비에서 스파크가 발생하면 오작동의 원인이됩니다.
문제 해결
부조 | 원인 | 치료제 |
부하가 작동하지 않습니다. | • 잘못된 조명 제어 설정 선택 | • 설정 조정 |
â € ¢로드 결함 | â € ¢ 변경 부하 | |
• 주전원 스위치 OFF | • 스위치 ON | |
부하 작업은 항상 | â € ¢ 감지 영역에서 지속적인 움직임 | • 존 설정 확인 |
식별 가능한 움직임없이 하중이 작동합니다. | • 움직임을 안정적으로 감지하기 위해 센서가 장착되지 않음 | • 인클로저를 안전하게 장착 |
• 움직임이 발생하였으나 센서에 의해 식별되지 않음 (벽 뒤의 움직임, 램프 근처에서 작은 물체의 움직임 등) | • 존 설정 확인 | |
부하가 작동하지 않습니다. despite movement | • 오작동을 최소화하기 위해 빠른 움직임을 억제하거나 설정 한 감지 영역이 너무 작습니다. | • 존 설정 확인 |
PD-MV1005-Z를 단독으로 사용하고자하시는 경우, 설치하고자하는 제품을 위해 특별히 제작 된 Shell을 주문 하시거나 PD-MV1005-Z-A 제품을 직접 선택하실 수 있습니다. PD-MV1005-Z-A의 보호 등급은 IP55이므로 방수 품질이 높은 PD-MV1005-Z보다 PD-MV1005-Z-A가 더 좋습니다.
적용 장소 (고객의 요구에 따라 선택)
