5.8GHz 레이더 도플러 마이크로파 센서

요약

5.8GHz 레이더 도플러 마이크로 웨이브 센서는 감지 범위가 360 °이고 작동 주파수가 5.8GHz 인 고정밀 디지털 마이크로 웨이브 센서입니다. 방출과 수신을 통합하는 도플러 원리를 기반으로합니다. 정밀도를 대폭 높이고 고장률을 낮추는 MCU (Micro Control Unit)를 채용하고 있습니다. 외관이 섬세하고 구조가 콤팩트합니다. 부하에 독립적으로 연결하거나 유리 또는 플라스틱으로 만든 갓을 사용하여 조명 내부에 쉽게 설치할 수 있습니다. 5.8GHz 레이더 도플러 마이크로파 센서는 보안 보호 또는 에너지 절약을 위해 통로, 화장실, 엘리베이터, 가정 또는 기타 공공 장소에 널리 적용됩니다. 5.8GHz 레이더 도플러 마이크로파 센서는 여러 기술 특허를 신청했으며 지능적인 생활을위한 완벽한 선택입니다.

5.8GHz 레이더 도플러 마이크로파 센서의 사양

센서 정보

응용

전자 레인지는 유리, 플라스틱 및 목재를 관통 할 수 있으므로 전자 레인지 센서는 비금속 그늘 내부에 설치할 수 있습니다. 예를 들어, LED 조명의 응용 프로그램은 아래와 같이 연결하는 경우에만 일반적인 LED 조명을 자동 감지 조명으로 변경할 수 있습니다.

설정 방법 1 : DIP 스위치

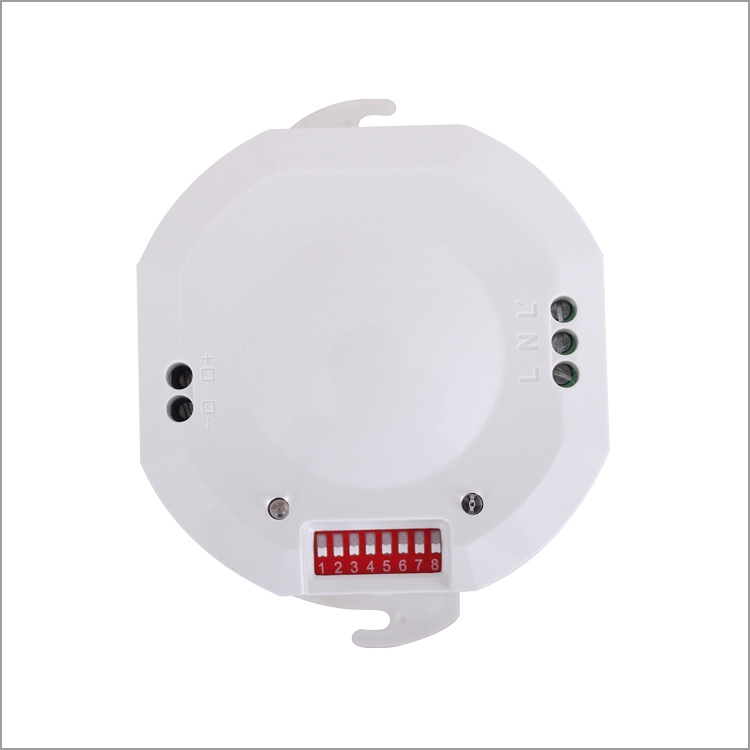

아래 그림과 같이 S1, S2에 의해 감지 범위, S3, S4, S5 지연 시간, S6, S7, S8 조명 제어 값을 설정합니다. 필요를 충족시키기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

(1) 검출 범위 설정 (감도) 감지 범위는 2.5m 높이에 설치했을 때 지상에 대략적인 원형 주조의 직경을 설명하는 데 사용되는 용어입니다. 스위치를 ON으로 설정하려면 "1", OFF로 설정하면 "0"이됩니다. 감지 범위에 대한 스위치 위치의 해당 표를 오른쪽에서 읽으십시오.

(2) 시간 설정 12 초에서 11 분까지 정의 할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행을 위해 가장 짧은 시간을 선택하는 것이 좋습니다. 스위치를 ON으로 설정하려면 "1", OFF로 설정하면 "0"이됩니다. 지연 시간에 대한 스위치 위치의 해당 표를 오른쪽에서 읽으십시오.

(3) 조광 설정 10 ~ 2000 LUX 범위에서 정의 할 수 있습니다. 스위치를 ON으로 설정하려면 "1", OFF로 설정하면 "0"이됩니다. 조명 제어 값에 대한 스위치 위치의 해당 표를 오른쪽에서 읽으십시오.

1ã € 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2ã € 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3ã € 트래픽이 많은 곳에 설치하면 오류 반응이 발생합니다.
4ã € 근처의 일부 장비에서 발생하는 스파크는 오류 반응을 일으킬 수 있습니다.

결함과 해결책

â— 사전 설치로 확인하십시오.
â— 안전을 위해 설치 및 제거 작업 전에 전원을 차단하십시오.
â— 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.

우리는 제품의 품질과 신뢰성을 높이기 위해 최선을 다하고 있지만, 모든 전자 부품은 비 효율화 될 가능성이있어 문제가 발생할 수 있으며, 설계시 중복 설계에주의를 기울이고 문제를 피하기 위해 안전 할당량을 채택했습니다.
이 지침은 당사의 허가없이 다른 용도로 복사해서는 안됩니다.
