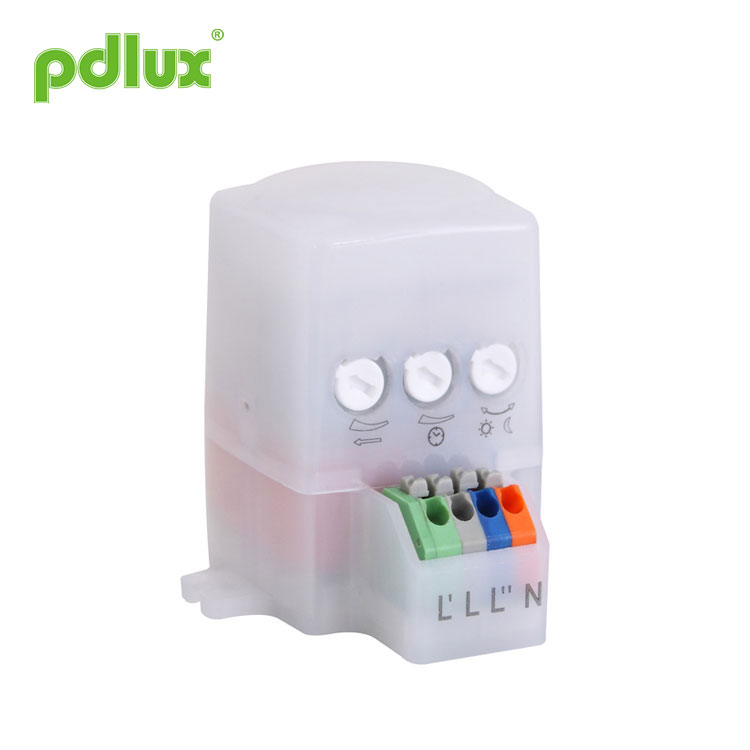

마이크로파 센서의 천장 360 ° 감지

PD-MV1017B 마이크로파 센서 지침

요약

천장 360 ° 마이크로파 센서 감지는 감지 범위가 360 °이고 작동 주파수가 5.8GHz 인 고정밀 디지털 마이크로 웨이브 센서입니다. 방출과 수신을 통합하는 도플러 원리를 기반으로합니다. 정밀도를 대폭 높이고 고장률을 낮추는 MCU (Micro Control Unit)를 채용하고 있습니다. 외관이 섬세하고 구조가 컴팩트합니다. 부하에 독립적으로 연결하거나 유리 또는 플라스틱으로 만든 갓을 사용하여 조명 내부에 쉽게 설치할 수 있습니다. 그것은 보안 보호 또는 에너지 절약을 위해 통로, 화장실, 엘리베이터, 가정 또는 기타 공공 장소에 널리 적용됩니다. 천장 360 ° 마이크로파 센서 감지는 여러 기술 특허에 적용되며 지능적인 생활을위한 완벽한 선택입니다.

EN 61058-1 : 2002 + A2 : 2008 EN 50317 : 2002 EN 301489-1 V1.8.1 (2008-04) EN 301489-3 V1.4.1 (2002-08) EN 300 440-1 V1.5.1 (2009-03) EN 300440-2 V1.3.1 (2009-03)

풍모

1. 비 방사선 유해성 : 송신기 전력이 0.3mW 미만으로 인체에 무해합니다.

2. 안정적이고 안정적인 성능 : 디지털 처리에 RC 필터링과 디지털 필터링을 적용합니다. 또한 디지털 제로 트리거 기술을 사용합니다. 즉, 제로 포인트에서 자동 연결되거나 자동 연결 해제됩니다. Tyco 고전력 릴레이를 사용하여 출력을 제어하여 안정적인 성능을 보장합니다. 전원 관리 칩을 채택하여 100-240V / AC에서 안정적인 성능을 보장합니다.

3. 원격 설정 : 원격 기능으로 설계되었습니다. 즉, 실제 필요에 따라 전위차계 또는 원격 컨트롤러로 기능을 미리 설정할 수 있습니다. 12 미터 이내에서 기능을 쉽게 설정하고 선택할 수 있습니다.

명세서

전원 : 100-240V / AC 전원 주파수 : 50 / 60Hz 전송 전력 : <0.3mW 정격 부하: 2400W / 10A, 최대, 텅스텐 (cos (p = 1) (220-240V / AC) 600W / 5A, 최대, 형광 (cos (p = 0.5) (220-240V / AC) 1200W / 10A, 최대, 텅스텐 (cos (p = 1) (100-130V / AC) 300W / 5A, MaxJfluorescent (cos (p = 0.5) (100-130V / AC) 작동 온도 : -15 ° C- + 70 ° C 보호 수준 : IP20, 클래스 II

설치 위치 : 실내, 천장 설치 HF 시스템 : 5.8GHz CW 전파, ISM 대역 감지 각도 : 360 ° (천장 설치), 180 ° (벽 설치) 감지 범위 : 1-11m (반경) (조절 가능), (천장 설치) 25m Max. (조정 가능), (벽 설치) 시간 설정 : 8 초 -12 분, (조정 가능) 조명 제어 : 10-1000LUX, (조정 가능) 소비 전력 : 약 0.5W

센서 정보

응용

마이크로 웨이브는 유리, 플라스틱, 목재를 투과 할 수 있으므로 일정한 두께의 유리, 플라스틱 또는 목재로 만든 그늘 내부에 마이크로파 센서를 설치할 수 있습니다. 예를 들어, 조명 응용 프로그램은 아래와 같이 연결하는 경우에만 일반 조명을 자동 감지 조명으로 변경할 수 있습니다.

연결 모드 1 : N, L을 전원에 연결하고 N, L '을 부하에 연결합니다. 부하를 L '에 연결하면 부하가 신호를 보낼 때 작동합니다.

연결 모드 2 : N, L을 전원에 연결하고 N, L을 부하에 연결합니다. 부하를 L "에 연결하면 부하가 작동하고 신호가 감지되면 부하가 작동을 멈 춥니 다.

조명 내부의 위 응용 프로그램은 여러 실용적인 활용 중 하나입니다. 전체 통로를 제어하기 위해 천장이나 바닥 내부에 하나 이상을 설치할 수도 있습니다.
알림 : 두 개 이상의 전자 레인지를 함께 설치할 때 서로 4m를 유지해야합니다. 그렇지 않으면 전자 레인지 간의 간섭으로 인해 오류 반응이 발생합니다.

설정 방법 1 : 전위차계
천장 360 ° 마이크로파 센서 감지는 필요를 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

(1) 검출 범위 설정 (감도)

감지 범위는 2.5m 높이에 설치했을 때지면에 대략적인 원형 주조의 반경을 나타내는 데 사용되는 용어입니다. 손잡이를 시계 반대 방향으로 완전히 돌리는 것은 최소 범위이고 완전히 시계 방향으로 돌리는 것이 최대입니다.

참고 : 위의 감지 범위는 키가 1.6m ~ 1.7m 사이이고 가운데가 1.0 ^ 1.5m / sec의 속도로 움직이는 사람의 경우입니다. 사람의 키, 체형, 이동 속도가 변하면 감지 범위도 변합니다.

주의 사항 : 천장 360 ° 마이크로파 센서 감지를 사용할 때 감도 (감지 범위)를 적절한 값으로 조정하십시오. 그러나 잎과 커튼, 작은 동물에 의한 잘못된 움직임을 쉽게 감지하여 발생하는 이상 반응을 피하기 위해 최대 값으로 조정하십시오. 또는 전력망 및 전기 장비의 간섭. 위에서 언급 한 모든 것은 오류 반응으로 이어질 것입니다. 제품이 정상적으로 작동하지 않으면 감도를 적절하게 낮추고 테스트하십시오. 인간의 움직임으로 인해 센서 유도가 발생하므로 기능 테스트 중일 때 유도 영역을 떠나고 방지하기 위해 움직이지 마십시오. 센서 연속 작업.

알림 : 두 개 이상의 전자 레인지를 함께 설치할 때 서로 4m를 유지해야합니다. 그렇지 않으면 전자 레인지 간의 간섭으로 인해 오류 반응이 발생합니다.

(2) 시간 설정

8 초 (완전 시계 방향으로 돌림)부터 12 분 (완전 시계 방향으로 돌림)까지 정의 할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행을 위해 가장 짧은 시간을 선택하는 것이 좋습니다.

참고 : 표시등이 자동으로 꺼지면 센서가 다른 움직임을 감지 할 준비가되기까지 1 초가 걸립니다. 즉, 1 초 후에 감지 된 신호 만 표시등이 자동으로 켜질 수 있습니다.

마이크로파 센서의 천장 360 ° 감지는 주로 신호가 감지 된 순간부터 조명이 자동으로 켜지고 조명이 자동으로 꺼질 때까지 지연 시간을 조정하기위한 것입니다. 실제 필요에 따라 지연 시간을 정의 할 수 있습니다. 그러나 에너지 절약을 위해 지연 시간을 줄이는 것이 좋습니다. 감지 범위에 사람이있는 경우에만.

조광 설정

10-1000 LUX 범위에서 정의 할 수 있습니다. 손잡이를 시계 반대 방향으로 완전히 돌리려면 약 10lux, 시계 방향으로 완전히 돌리는 것은 약 1000lux입니다. 감지 영역을 조정하고 주간에 보행 테스트를 수행 할 때 손잡이를 완전히 시계 방향으로 돌려야합니다.

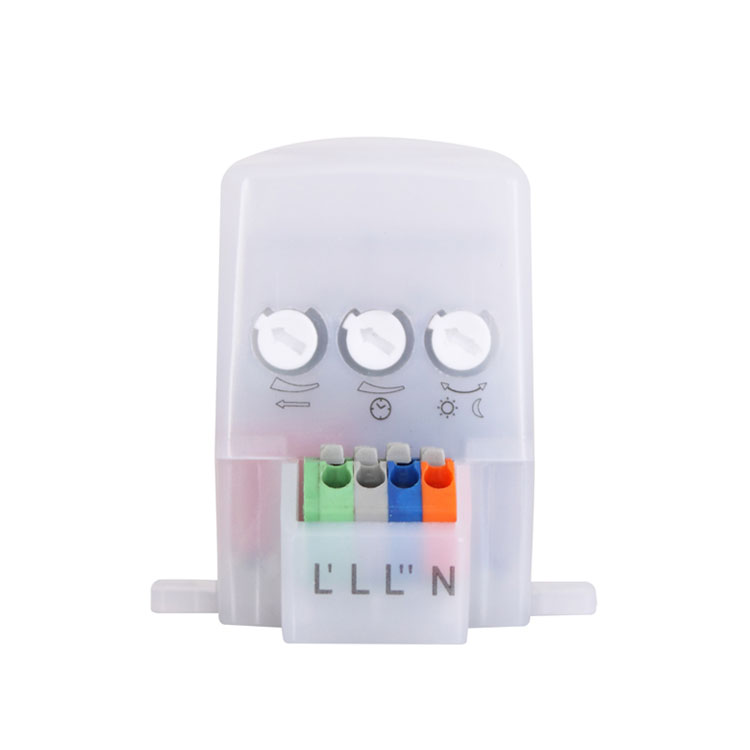

참고 세 개의 기능 노브를 과도하게 조정하지 마십시오. 3 개의 기능 손잡이가 구성품에 직접 연결 되었기 때문에 3 개의 구성품 각각에 작은 스토퍼가있어 손잡이를 처음부터 끝까지 조정하면 과도한 회전으로 스토퍼가 손상되어 360 °로 이어집니다. 논스톱 턴어라운드. 조정 범위 제한은 270 °입니다. 이에주의하십시오.

설정 방법 2 : 원격 제어 ON : ON을 누르면 연결된 부하가 6 시간 동안 계속 작동 한 다음 자동으로 자동 모드로 전환됩니다. OFF : OFF를 누르면 연결된 부하가 6 시간 동안 꺼졌다가 자동으로 자동 모드로 전환됩니다. AUTO : AUTO를 누르면 센서가 자동 감지 모드로 전환됩니다. 즉, 신호가 감지되고 주변 광도가 사전 설정 값보다 낮을 때 부하가 작동합니다.

친절한 알림 : 기능을 정의하는 두 가지 방법이 있으며 마지막 정의는 유효하며 센서가 다시 시작 되더라도 여전히 유효합니다.

1ã € 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2ã € 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3ã € 트래픽이 많은 곳에 설치하면 오류 반응이 발생합니다.
4ã € 근처의 일부 장비에서 발생하는 스파크는 오류 반응을 일으킬 수 있습니다.

결함과 해결책

결점	실패 원인	해결책
로드가 작동하지 않습니다.	조명 조명이 잘못 설정되어 있습니다.	부하 설정을 조정합니다.
	부하가 끊어졌습니다.	부하를 변경하십시오.
	전원이 꺼져 있습니다.	전원을 켜십시오.
부하는 항상 작동합니다.	감지 영역에 연속 신호가 있습니다.	감지 영역의 설정을 확인하십시오.
동작 신호가 감지되지 않으면 부하는 작동합니다.	램프가 잘 설치되지 않아 센서가 신뢰할 수있는 신호를 감지하지 못합니다.	설치 장소를 다시 조정하십시오.
	센서에 의해 움직이는 신호 감지 (벽 뒤의 움직임, 작은 물체의 움직임 등)	감지 영역의 설정을 확인하십시오.
모션 신호가 감지되면 부하가 작동하지 않습니다.	모션 속도가 너무 빠르거나 정의 된 감지 영역이 너무 작습니다.	감지 영역의 설정을 확인하십시오.

â— 사전 설치로 확인하십시오.

â— 안전을 위해 설치 및 제거 작업 전에 전원을 차단하십시오.

â— 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.

우리는 제품의 품질과 신뢰성을 높이기 위해 최선을 다하고 있지만, 모든 전자 부품은 비 효율화 될 가능성이있어 문제가 발생할 수 있으며, 설계시 중복 설계에주의를 기울이고 문제를 피하기 위해 안전 할당량을 채택했습니다.

이 지침은 당사의 허가없이 다른 용도로 복사해서는 안됩니다.
