고전력 마이크로파 인덕터

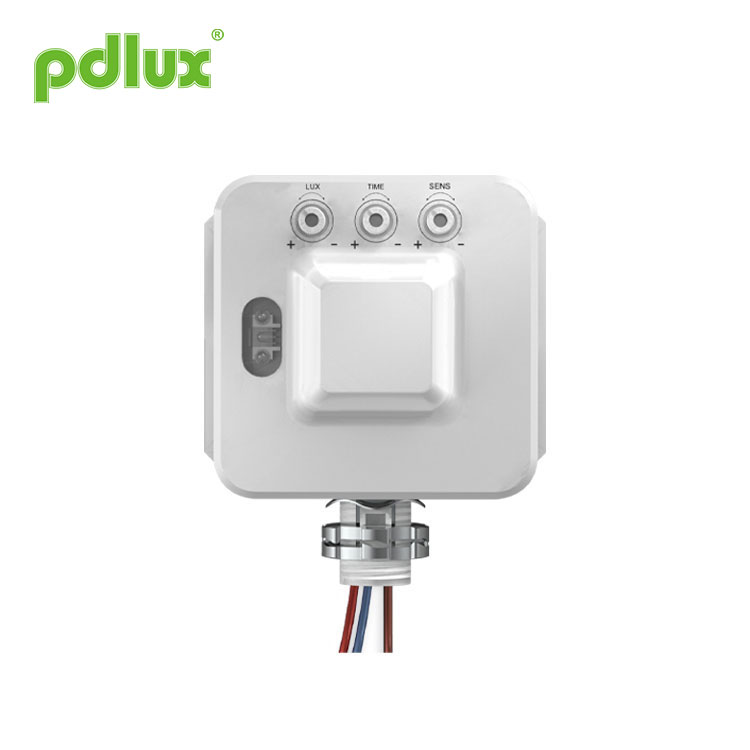

마이크로파 센서 PD-MV1009 지침

고전력 마이크로파 인덕터의 사양

전원 : 100-240V / AC 전원 주파수 : 50 / 60Hz 정격 부하 : 최대 1200W, 텅스텐 (cos (p = 1) 최대 300W, 형광 (cos (p = 0.5) HF 시스템 : 5.8GHz CW 레이더, ISM 대역 전송 전력 : <0.2mW

감지 범위 : 2-10m (반경) (조정 가능) 시간 설정 : 8 초 -12 분 (조정 가능) 감지 각도 : 360 ° (천장 설치) 180 ° (벽면 설치) 조명 제어 : 10-1000Lux (조절 가능) 설치 위치 : 천장 장착 / 벽 장착 대기 전력 : 약 0.9W

센서 정보

함수

AUTO = "AUTO"모드, 센서가 ON = 항상 켜짐, 약 6 시간 후 "AUTO"모드로 전환 OFF = 항상 꺼짐, 약 6 시간 후 "AUTO"모드로 전환 â‘LUX : 휘도가 10 LUX 미만인 경우 야간에 사용할 수 있도록 조명을 켜십시오. 휘도가 50 LUX 미만이면 주변 휘도가 충분하지 않을 때 사용할 수 있도록 조명을 켜십시오. 휘도가 1000 LUX 이상인 경우 조명을 켜서 낮에 사용할 수 있습니다. 시간 : 부하 작업의 시간 지연을 조정합니다. 시간 지연은 8 초로 설정시 약 8 초, 시간 지연은 12 분으로 입력시 약 12 ​​분입니다. • SENS : 감지 거리 : 2 미터; 감지 물체의 크기에 따라 변하는 대략적인 값입니다. 감지 거리 : 6 미터; 감지 물체의 크기에 따라 변하는 대략적인 값 감지 거리 : 최대; 검출 물체의 크기에 따라 변하는 대략적인 값입니다.

위의 버튼이 입력되면 표시등이 두 번 깜박입니다.

SPECIAL 함수

조종기에는 런들 조정 기능이 있습니다.

1. LUX 값 조정, 50 LUX 버튼을 누르면 센서가 두 번 깜박이고 다시 누르면 다시 두 번 깜박입니다. 세 번째로 누르십시오. 장치가 런들 조정 모드로 들어간 다음 "10LUX"가 DOWN 키, ^^ 50LUX ^, 중간 키, "> 1000"이 UP 키로 사용됨을 나타냅니다. 아래에 7 개의 기어가 있습니다. "10LUX"버튼을 누르면 표시등이 한 번 깜박이고 (전원 끄기 한 번) 최소값에 도달하면 표시등이 깜박이지 않고 항상 켜져 있습니다. 이때 단위를 설정하지 않으면 3 초 후에 감지 상태로 들어갑니다 (유효 시간은 마지막 시간 이후 10 초로 설정). "> 1000 '및'10LUX '버튼에도 적용됩니다. 설정 값이 만족스럽지 않거나 다른 이유로 인해 "50LUX"를 눌러 중앙값으로 되돌릴 수 있으며 표시등이 세 번 깜박 인 후 재설정 할 수 있습니다. 런들 조정 기능은 자동으로 철회 할 수 있으며, 설정 시간은 마지막으로 버튼을 입력 한 후 10 초입니다.

2. 시간 설정 조정, 위의 조정과 동일, 차이점은 "5MIN"버튼을 누르면 시간 설정으로 들어가고 "8S"는 DOWN 키로, "5M"은 중앙 키로 사용됩니다. , "12M-Up 키. 타임 런들 조정을 사용하면 최소 시간은 8 초, 최대 시간은 12 분, 기어 1 개는 30 초에 해당합니다.

3. 거리 조정, 나열된 방법 1과 동일하게 "6M"을 눌러 거리 조정 상태로 들어가면 "2M"버튼은 DOWN 키에 사용되며 "6M"은 복귀로 사용됩니다. 중앙값 버튼에 "MAX"를 UP 키로 사용하면 최소값은 2 미터 (대략 값)입니다.

센서의 작동 원리

센서의 전원이 켜진 후 표시등이 5 초 동안 계속 켜져 있고 (기간이 변경 될 수 있음) 10 초 후에 감지 상태로 들어가면 센서의 세 개의 노브를 통해 감도, 지연 시간, 휘도를 설정할 수 있습니다. 표시등이 깜박이고 (켜 졌는지 여부에 관계없이) 잠금 시간은 센서 전원이 켜진 후 4 초입니다. 이 기간 동안 센서를 작동하면 활성화되지 않지만 감지에 따라 표시등이 깜박입니다.

리모컨이 "ON"또는 "OFF"로 입력되면 센서가 항상 켜짐 / 꺼짐 모드로 전환되고 전원 켜짐 / 꺼짐 신호가 출력되고 표시등이 4 초마다 1 초 동안 켜집니다. 이 모드는 6 시간 후까지 취소되지 않습니다.

조종기와 로컬 설정 우선 순위는 마지막 설정에 따릅니다. 마지막 설정이 리모컨 인 경우 모든 설정은 리모컨 설정의 적용을받습니다. 그렇지 않으면 모든 설정이 로컬 설정에 따릅니다.

감지 범위 설정 (감도) 감지 범위는 센서 라이트를 2.5m 높이에 장착 한 후 지상에 생성되는 다소 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 도달 제어를 시계 반대 방향으로 완전히 돌려 최소 도달 거리 (약 2m 반경)를 선택합니다. , 시계 방향으로 완전히 눌러 최대 도달 거리 (약 10m 반경)를 선택합니다. 노트:위의 감지 거리는 키가 1.6m ~ 1.7m 사이이고 가운데가 1.0 ~ 1.5m / sec의 속도로 움직이는 사람의 경우입니다. 사람의 키, 체형, 이동 속도가 변하면 감지 거리도 변합니다. 시간 설정 조명은 약 8 초 (시계 반대 방향으로 완전히 돌림)에서 최대 12 분 (시계 방향으로 완전히 돌기) 사이의 시간 동안 켜져 있도록 설정할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다. 노트:조명이 꺼진 후 약. 움직임 감지를 다시 시작하기 1 초 전.이 시간이 지나면 움직임에 반응하여 조명이 켜집니다. 조광 설정 선택한 광 응답 임계 값은 약. 10-1000lux. 시계 반대 방향으로 완전히 돌려 황혼에서 새벽까지 약 10lux에서 작동을 선택합니다. 시계 방향으로 완전히 돌려 약 WOOlux에서 일광 작동을 선택합니다. 감지 영역을 조정하고 주간에 보행 테스트를 수행 할 때는 손잡이를 시계 방향으로 완전히 돌려야합니다. 노트 :세 개의 기능 버튼을 과도하게 조정하지 마십시오. 3 개의 기능 버튼이 구성품에 직접 연결 되었기 때문에 3 개의 구성품 각각에 작은 스토퍼가있어 처음부터 끝까지 버튼을 조정하면 과도한 회전으로 스토퍼가 손상되어 360 °로 이어집니다. 논스톱 턴어라운드. 조정 범위 제한은 270 °입니다. 이에주의하십시오.

주의 고출력 마이크로 웨이브 인덕터를 사용할 때는 원하는 위치로 감도를 조절하고, 잘못된 움직임으로 인해 제품이 정상적으로 작동하지 않도록 감도를 최대로 조절하지 마십시오. 감도가 너무 높기 때문에 바람 부는 나뭇잎과 커튼, 작은 동물에 의한 잘못된 움직임, 전력망 및 전기 장비의 간섭으로 잘못된 움직임을 감지합니다. 모든 리드 제품이 정상적으로 작동하지 않습니다!

High-power Microwave Inductor가 정상적으로 동작하지 않을 경우에는 감도를 적절하게 낮추고 테스트를하시기 바랍니다.

설치 지침
(1) 설치하기 전에 전원을 끄십시오.
(2) 바닥 받침대를 떼어냅니다.
(3) 바닥 받침대는 팽창 된 나사로 선택한 위치에 고정됩니다.
(4) 결선도에 따라 센서의 결선 단에 전원과 부하를 연결합니다.
(5) 센서가 바닥 받침대의 잠금 장치를 겨냥하고 누릅니다.

벽 설치
(설치 방법은 천장 설치와 유사합니다.)

경우를 위해

비금속 물체에 설치된 제어 스위칭 장치.
home \ market \ office building \ factory \ hotel \ institution 등에서 널리 사용할 수 있습니다.
이 제품은 최대 12M 높이에 설치할 수있어 대형 창고에 설치하기에 적합합니다.

닝보 Pdlux 전자 기술 CO., 주식 회사
추가 : 17F, 닝보 상업 빌딩,
No 588, South Tiantong Rode, Yinzhou District, 닝보, 중국
전화 : 86-574-83008608 (20 회선) 팩스 : 86-574-83008609
이메일 : pdlux@pdlux.com 웹 : www.pdlux.com
