RED 인증 마이크로파 센서

PD-MV1012-Z 마이크로파 센서 지침

요약

RED 인증 마이크로 웨이브 센서는 마이크로파 도플러 효과 <레이더의 기본 원리>에 의거하여 ATM의 자동 제어 스위치, 보안 시스템, 자동 영상 제어 시스템 및 기타 자동 유도 제어 영역으로 널리 사용될 수 있습니다. . 탐지 방법은 다음과 같이 다른 것에 비해 다음과 같은 장점이 있습니다. 1. 비접촉 탐지, 2. 열악한 환경에 적합, 온도, 습도, 소음, 공기, 먼지, 빛에 대한 내성 ... 3.RF 간섭 능력, 4. 전송 전력은 0.2mW에 불과하며 인체에 해를 끼치 지 않습니다. 간단한 설치 + 쉬운 배선. 우리는 고감도 및 넓은 감지 범위뿐만 아니라 적절한 마이크로 처리 통합기를 사용하며 매우 안정적인 작업에서 오류율이 매우 낮으며-15 ~ + 70 섭씨 온도 범위에서 안정적으로 작업 할 수 있습니다.

RED 인증 마이크로 웨이브 센서는 MCU를 사용하여 스위치 정보를 정확하게 계산하고 정현파의 영점에서 켜지도록 릴레이를 정확하게 제어하여 각 부하가 켜지도록합니다. 정현파의 영점에서 정현파 고전압을 켰을 때 기존 제어 모드로 인한 돌입 전류 문제, 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 릴레이가 방지됩니다. 현재 전기 부하의 다양 화로 인해 특히 LED 램프, 에너지 절약 램프 및 형광 램프는 모두 정전 용량이 다른 커패시터를 가지고 있습니다. 이것은 릴레이에 대한 재앙입니다. 때때로 50W LED 램프는 80 ~ 120A의 서지 전류를 생성 할 수 있습니다. 10A 일반 릴레이는 돌입 전류의 3 배만 견딜 수 있으며 릴레이가 며칠 또는 여러 번 끊어 질 가능성이 있습니다. 이것이 시장에 나와있는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다.

이 문제를 극복하기 위해 RED 인증 마이크로 웨이브 센서는 고급 디지털 정밀 계산을 채택하여 사인파가 제로 전위 일 때 부하를 켜고 부하 서지 전류 문제를 해결하여 부하 용량을 크게 향상시키고 제품의 서비스 수명을 연장합니다. 생성물. 양산 센서 기술의 최신 제어 방식으로 모든 부하를 쉽게 제어 할 수 있습니다. 중형 및 고급 제품입니다. 기존 버전에 비해 비용이 많이 들지만 제품의 신뢰성과 수명이 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고 안전을 선택하는 것과 같습니다.

센서 정보

1． 시계 반대 방향으로 돌려 (그림 1 참조) 상단 커버를 내리고 중간 커버를 고정하는 두 개의 나사를 조입니다 (그림 2 참조).
2． 천장에베이스를 대고 천정에있는 기존 배선에주의하면서 드릴 구멍을 표시합니다 (그림 3 참조).
구멍을 뚫고 벽 플러그 (직경 6mm)를 삽입합니다 (그림 4 참조).

전원 선과 부하 선을베이스 구멍을 통해 삽입합니다 (그림 5 참조).
베이스를 제자리에 조입니다 (그림 6 참조).
연결선 표시에 따라 주 전원 공급 장치와 부하 선을 연결 단자에 연결합니다.

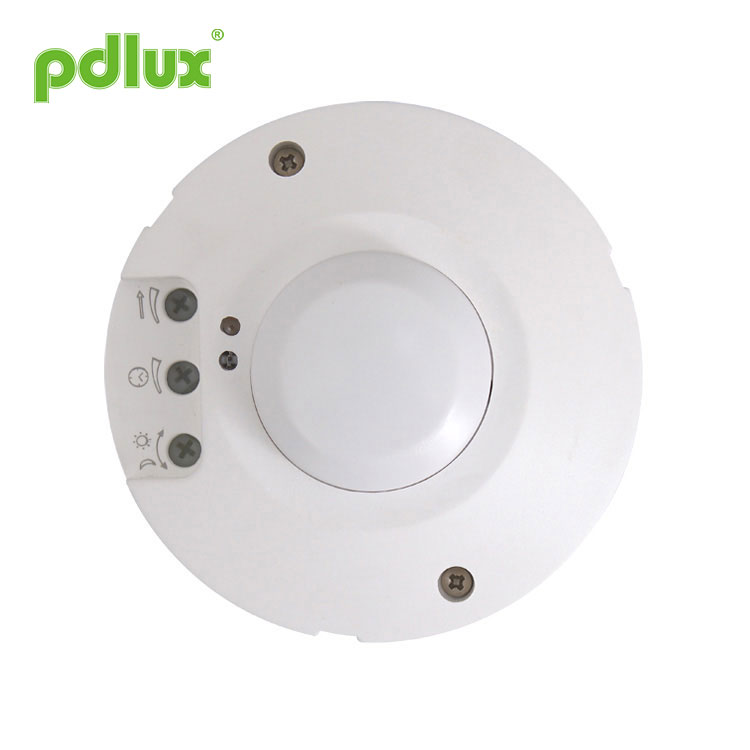

7． 중간 덮개를 닫고 (그림 6 참조) 손잡이를 설정에 맞게 조정합니다.
8． 유리 그늘을 맞추고 시계 방향으로 돌립니다 (그림 6 참조).

감지 범위 설정 (감도)

감지 범위는 센서 라이트를 2.5m 높이에 장착 한 후 지상에 생성되는 다소 원형 감지 영역의 반경을 나타내는 용어로, 감지 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 감지 범위 (약 1m 반경)를 선택합니다. ), 시계 방향으로 완전히 눌러 최대 감지 범위 (약 8m 반경)를 선택합니다.

주의 : RED 인증 마이크로파 센서를 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 감도를 최대로 조정하지 마십시오. 제품이 잘못된 동작으로 인해 정상적으로 작동하지 않는 것을 방지하십시오. 바람이 부는 나뭇잎과 커튼, 작은 동물에 의한 잘못된 움직임, 전력망 및 전기 장비의 간섭에 의한 잘못된 움직임. 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 감도를 적절히 낮추고 테스트를하세요.

시간 설정

조명은 약 1 시간 동안 켜져 있도록 설정할 수 있습니다. 8 초 (완전히 반 시계 방향으로 회전) 및 최대 12 분 (완전히 시계 방향으로 회전). 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

조광 설정

선택한 광 응답 임계 값은 약. 2-2000lux. 시계 반대 방향으로 완전히 돌려 황혼에서 새벽까지 약 2lux에서 작동을 선택합니다. 시계 방향으로 완전히 돌려 약 2000lux에서 일광 작동을 선택합니다. 감지 영역을 조정하고 주간에 보행 테스트를 수행 할 때는 손잡이를 시계 방향으로 완전히 돌려야합니다.

문제 해결


직업 설치로 확인해주세요.
설치 및 제거 작업 전에 전원 공급을 차단하십시오.
안전을 위해 전원을 차단했는지 확인하십시오.
부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.
