24GHz 홈 보안 침입 레이더 센서

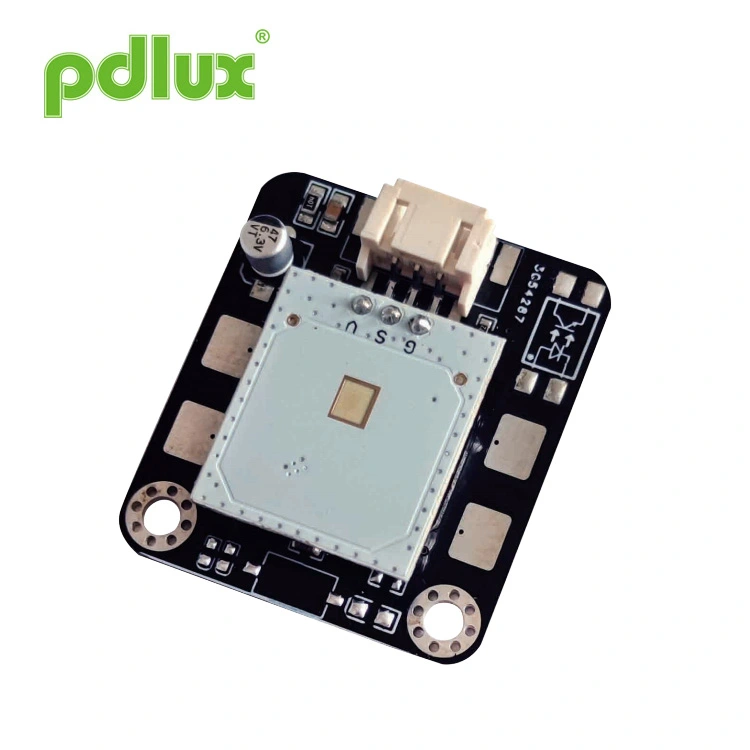

PD-V18-M1은 슈퍼 밀리미터파 센서와 증폭회로 + MCU로 구성된 응용 모듈입니다. 비접촉식 제어를 위해 설계되었습니다. 근거리 전파 감지를 위한 컨트롤러 모듈이라고도 할 수 있습니다. 그 응용 시나리오는 매우 광범위하므로 다양한 각도에서 손을 흔들어 전기 작업을 제어하거나 끌 수 있습니다. 10~30cm 정도이고 스윙횟수에 따라 다양한 연출이 가능합니다. 예를 들면: 한 번의 스윙으로 열림 전기 문; 조명 시스템을 여는 두 개의 스윙.

특히 전염병 세례 이후 사람들은 공개 접촉 스위치에 진심으로 저항했습니다. 이를 위한 것이다 유사한 전기전자에도 적용할 수 있는 파동 센서 시스템을 개발한 이유는 다음과 같습니다. 제품을 통해 더 많은 상상의 여지를 가질 수 있습니다.

비접촉식 제어를 위해 특별히 설계된 애플리케이션 모듈입니다. 디자인 초기에 우리는 완전히 다양한 제품의 적용을 고려하여 밀리미터파 모바일 센서를 특별히 설계했습니다. (24.125GHz) 볼륨을 초소형 크기로 구현하고, 신호 증폭 회로와 MCU를 PCB에 계획했으며, 작고 안정적이었습니다. 10~30cm 범위에 적용 가능한 모듈로 가전제품 제어 가능 손을 흔들며. 사용자는 필요에 따라 다양한 제품에 적용할 수 있습니다. 감지 거리를 맞춤 설정할 수 있습니다. 고객의 요구에 따라.

1. 장비의 손상을 방지하기 위해 주의를 기울여야 합니다. ESD 보호 조치를 반드시 취해야 합니다. 보관, 취급, 조립 및 테스트 단계. 이 모듈의 레이더 안테나와 핀을 만지지 마십시오.
측정하려면 멀티미터로 핀을 터치하세요. 2. 옥외에 설치된 PD-V18-M1의 경우 감지기는 비가 올 때 빗방울 신호를 감지할 수 있습니다. 즉, 비가 오는 날 옥외에 설치된 레이더 감지기는 빗방울을 감지할 수 있다.

밀리미터파 센서를 사용하기 때문에 센서 전면에 금속 재질을 사용할 수 없으며, 하우징 재질로는 엔지니어링 플라스틱을 사용해야 합니다. 소형 전력 신호 송수신기이기 때문에 케이스의 두께에 따라 신호 감쇠에도 어느 정도 차이가 있습니다. 주문 전, 사용자는 사용환경 및 요구사항에 대해 충분히 설명해야 하며, 필요한 경우 설치해야 하는 제품을 당사에 제공하여 맞춤화해 드릴 수 있습니다.
이 제품의 효과는 다른 제품에 사용될 때 약간 다를 수 있습니다. 사용자는 민감도 트리밍 기능이 있는 버전을 주문하도록 요청할 수 있으며, 특별한 요구 사항은 PDLUX를 통해 사전에 설명될 수 있습니다. 사용자의 다양한 요구 사항에 따라 다양한 센서와 소프트웨어 알고리즘을 선택할 수 있습니다.

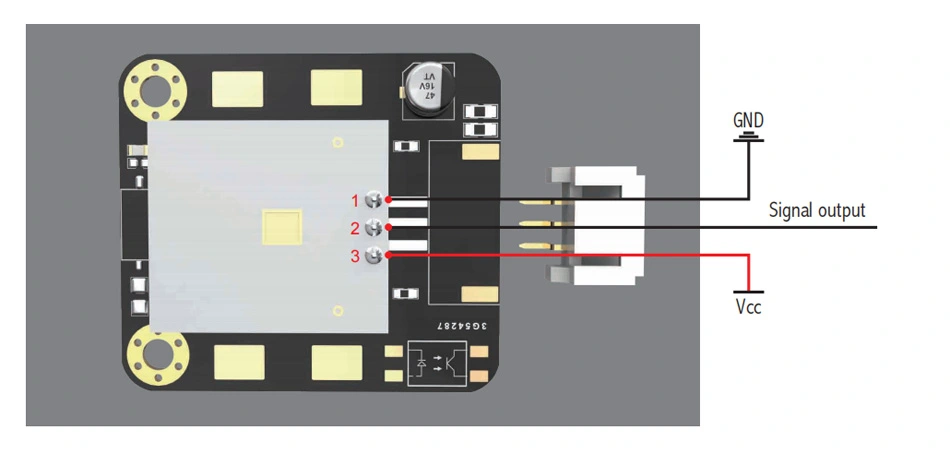

이 모듈은 3V-5V 간섭 없는 DC 전원 공급 장치에서 작동할 수 있습니다.

일어날 수 있는 일:감지 범위 내에서 움직이는 움직이는 물체가 없는 경우 테스트된 오작동은 일반적으로 강력한 간섭 원인으로 인해 발생합니다. 예를 들어 직렬 전원 코드를 통한 간섭; 예를 들어 휴대폰의 간섭; 예를 들어, 용접기를 용접할 때 아크로 인해 발생하는 강한 간섭입니다. 위의 간섭 원인이 있는지 다시 확인하십시오.
위의 알림 사항을 주의 깊게 읽고 이해하시기 바랍니다.
