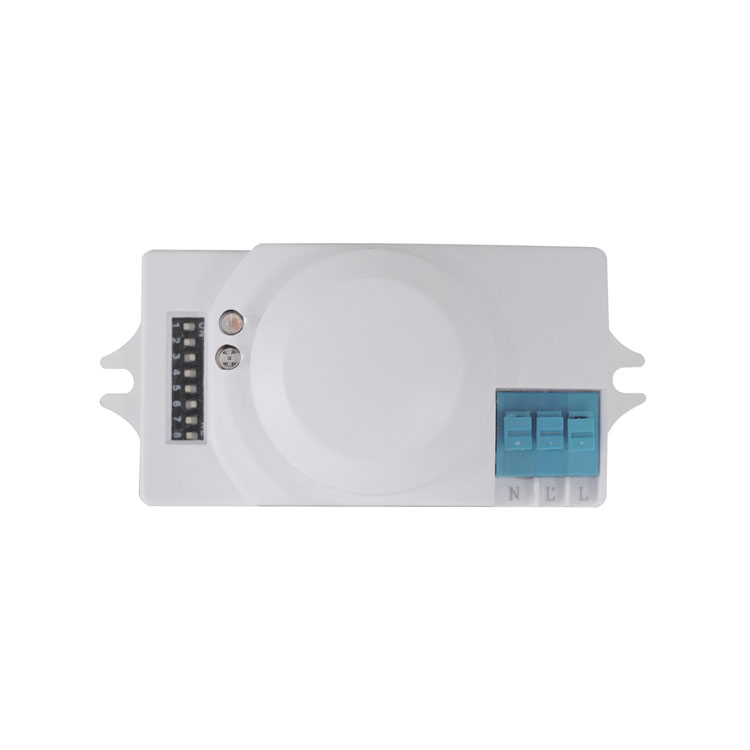

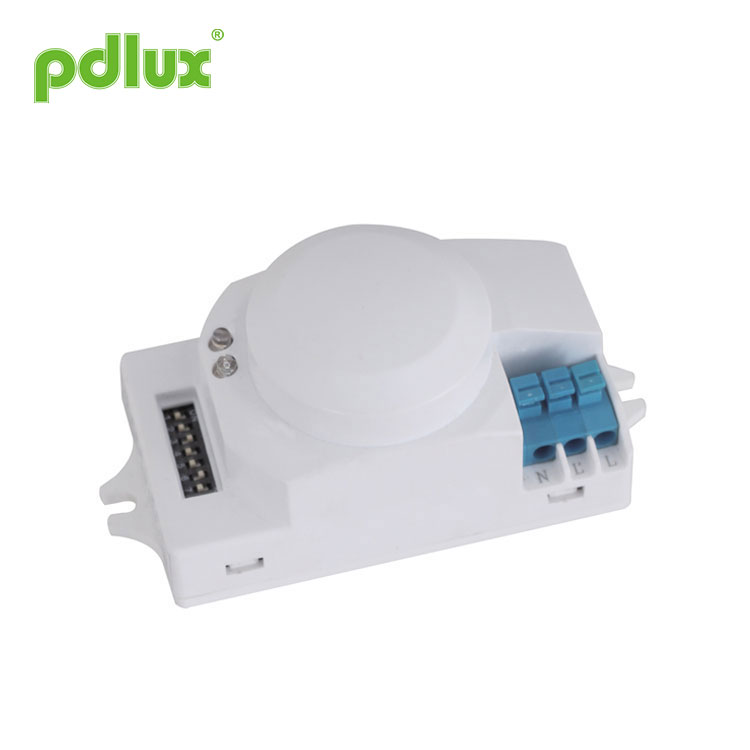

360도 마이크로파 센서 전등 스위치

360도 마이크로파 센서 전등 스위치는 유리나 플라스틱 재질로 전자파에 영향을 거의 미치지 않는 제품 내부에 설치할 수 있습니다. 아래와 같이 제품을 연결하세요. 일반 조명을 자동 조명으로 변경할 수 있습니다.

모델:PD-MV1006

문의 보내기

360도 마이크로파 센서 전등 스위치

명세서

전원: 100-130V/AC 220-240V/AC 전원 주파수: 50/60Hz 전송 전력: <0.2mW 정격 부하: 1200W/5A,최대,텅스텐(cosΦ=1)(220-240V/AC) 300W/2.5A, 최대, 형광등(cosΦ=0.5)(220-240V/AC) 600W/5A,최대,텅스텐(cosΦ=1)(100-130V/AC) 150W/2.5A, 최대, 형광등(cosΦ=0.5)(100-130V/AC)	HF 시스템: 5.8GHz CW 전파, ISM 대역 감지 각도: 360° 감지 범위: 2m/5m/10m(반경)(조정 가능) 시간 설정: 15분±2분/30분±3분(조정가능) 12초±3초/3분±1분/ 조명 제어: 10LUX/100LUX/500LUX/2000LUX(조정 가능) 설치 위치: 실내, 천장 장착 작동 온도: -15°C~+70°C 전력 소비: 약 0.5W
메모:이 센서의 고주파 출력은 <0.2mW입니다. 이는 휴대폰 전송 전력이나 전자레인지 출력의 5000분의 1에 불과합니다.

센서 정보

활용분야 및 소개
PD-MV1006은 360° 범위를 감지할 수 있는 이동체 센서로 작동 주파수는 5.8G입니다. 이 제품의 장점은 안정적인 작동 상태(안정적인 작동 온도: -15°C~+70°C), PD- MV1006은 마이크로파 센서(고주파 출력<0.2mW)를 채택하여 적외선 센서보다 안전하고 성능이 뛰어납니다.

유리나 플라스틱 재질은 전자레인지에 영향을 거의 미치지 않으므로 제품 내부에 설치할 수 있습니다. 아래와 같이 제품을 연결하세요. 일반 조명을 자동 조명으로 변경할 수 있습니다.

본 제품은 위 예시들보다 더 다양한 분야에서 활용이 가능합니다.
PD-MV1006을 천장에 직접 설치하여 통로를 제어할 수도 있습니다. 문제 없습니다.

이 제품은 여러분을 성실히 기다리고 있을 것입니다. 지나갈 때 자동으로 조명이 켜지고 떠나면 자동으로 조명이 꺼집니다. 귀하의 필요에 맞게 마감 지연 시간을 설정할 수 있습니다. 예를 들어 30분 후에 돌아올 것으로 예상되는 경우 TIME 슬라이딩 컨트롤러를 조정하여 지연 시간을 12초~30분으로 선택할 수 있습니다. TIME 슬라이딩 컨트롤러는 다음과 같습니다. (테스트 시간을 조정한 후에는 감지 영역에서 멀리 떨어져 있어야 합니다. 그렇지 않으면 제품에서 움직이는 물체가 다시 감지될 경우 감지 시간이 부정확해집니다.)

매개변수 설정
아래 차트에 표시됩니다. S1, S2를 설정하여 제품 감지 범위를 설정하고, S3, S4, S5를 설정하여 제품의 지연 시간을 설정하고, S6, S7, S8을 설정하여 제품의 조명 제어를 설정합니다. .

감지 범위 설정(감도)
감지 범위는 센서 라이트를 2.5m 높이에 장착하고 스위치를 ON 위치로 "1"로 당긴 후 스위치를 OFF로 당긴 후지면에 생성되는 대략 원형의 감지 영역의 반경을 설명하는 용어입니다. 위치를 "0"으로 설정한 경우, 해당 표의 스위치 위치와 감지 범위는 다음과 같습니다.

메모:위의 감지 거리는 키가 1.6m~1.7m이고 중간 체형의 사람이 1.0~1.5m/sec의 속도로 움직이는 경우에 얻은 것입니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 거리도 변경됩니다.

주목:
이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망과 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.

제품의 전력 네트워크 펄스 간섭을 방지하는 솔루션:
지역 간섭 전력 네트워크의 차이로 인해 간섭 펄스가 불확실하므로 사용자는 사용 시 민감도를 최대값으로 조정하지 않는 것이 좋습니다.
제안: 오작동을 방지하려면 최대 감도를 설정하지 말고 적절한 거리에 민감한 장치를 설치하고 조정하십시오.

시간 설정
조명은 약 12초에서 최대 30분 사이의 시간 동안 켜져 있도록 설정할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.
스위치를 "1"로 ON 위치로 당기고, 스위치를 "0"으로 OFF 위치로 당기면 해당 테이블의 스위치 위치와 감지 범위가 표시됩니다.
다음과 같다:

메모:조명이 꺼진 후 약 1시간 정도 소요됩니다. 1초 후에 다시 움직임 감지를 시작할 수 있습니다. 조명은 이 기간이 경과한 후에만 움직임에 반응하여 켜집니다.

조명 제어 설정
선택된 광 반응 임계값은 대략 1에서 무한정일 수 있습니다. 10-2000lux, 스위치를 ON 위치로 "1"로 당기고 스위치를 OFF 위치로 "0"으로 당깁니다. 스위치 위치와 해당 표의 감지 범위는 다음과 같습니다.

1. 흔들리는 물체에 설치하면 오작동의 원인이 됩니다.
2. 바람에 흔들리는 커튼은 오작동의 원인이 되므로 적절한 설치 장소를 선택하십시오.
3. 교통량이 많은 곳에 설치하면 오작동의 원인이 됩니다.
4. 근처의 일부 장비에서 스파크가 발생하면 오작동의 원인이 됩니다.

문제 해결

잘못	실패 원인	해결책
로드가 작동하지 않습니다.	잘못된 조명 제어 설정이 선택됨	설정 조정
	부하 결함	부하 변경
	주전원 스위치 꺼짐	스위치 켜기
로드 작업은 항상	감지 영역에서 지속적인 움직임	구역 설정 확인
식별 가능한 움직임 없이 하중 작업	움직임을 확실하게 감지하기 위해 센서가 장착되지 않았습니다.	인클로저를 안전하게 장착
식별 가능한 움직임 없이 하중 작업	움직임이 발생했지만 센서에 의해 식별되지 않음(벽 뒤의 움직임, 램프 근처에 있는 작은 물체의 움직임 등)	구역 설정 확인
움직여도 하중이 작동하지 않습니다	오작동을 최소화하기 위해 빠른 움직임을 억제하거나 설정한 감지 영역이 너무 작습니다.	구역 설정 확인

1. 흔들리는 물체에 설치하면 오작동의 원인이 됩니다.
2. 바람에 흔들리는 커튼은 오작동의 원인이 되므로 적절한 설치 장소를 선택하십시오.
3. 교통량이 많은 곳에 설치하면 오작동의 원인이 됩니다.
4. 근처의 일부 장비에서 스파크가 발생하면 오작동의 원인이 됩니다.

금속이나 유리 물질에 의한 마이크로파 전자기장의 반사로 인해 감지 거리가 늘어날 수 있습니다.
따라서 적절한 감지 거리에 도달하려면 감도를 낮추십시오. 오류 감지를 방지하려면 SENS 노브를 최대 값으로 돌리지 마십시오. 또한 주변 환경으로 인해 오류가 발생하게 됩니다. 지나가는 자동차들, 바람에 의해 떠도는 물체들. 제품은 서로 4m 이상 떨어져 설치해야 합니다. 그렇지 않으면 제품 간의 간섭으로 인해 오류 조치가 발생합니다.

주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다.
실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 비효율적 가능성이 있습니다. 설계 시 중복 설계에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.

본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
