5.8GHz 마이크로파 레이더 센서 스위치
5.8GHz 마이크로파 레이더 센서 스위치는 보안 보호 또는 에너지 절약을 위해 통로, 화장실, 엘리베이터, 가정 또는 기타 공공 장소에 널리 적용됩니다. 여러 가지 기술 특허를 보유하고 있으며 지능적인 생활을 위한 완벽한 선택입니다.

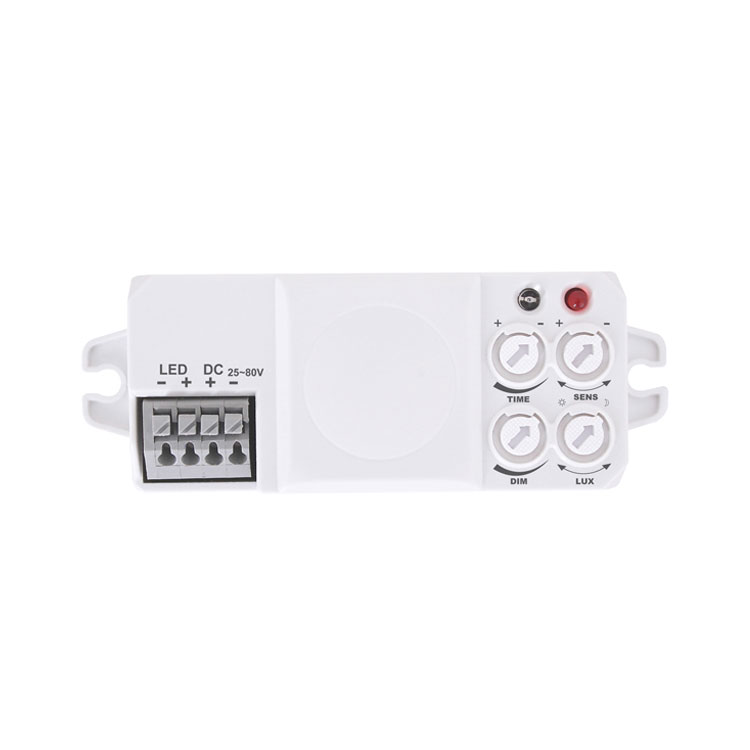

모델:PD-MV1017MD-B
문의 보내기
5.8GHz 마이크로파 레이더 센서 스위치
요약
PD-MV1017MD-B는 감지 범위가 360°이고 작동 주파수가 5.8GHz인 고정밀 디지털 마이크로파 센서입니다. 신호를 방출하고 수신하기 위해 도플러 원리를 적용합니다. MCU(Micro Control Unit)를 채용해 정밀도를 대폭 높이고 고장률을 낮췄다. 외관이 섬세하고 구조가 컴팩트합니다. 부하에 독립적으로 연결하거나 비금속 갓을 사용하여 조명 내부에 쉽게 설치할 수 있습니다. 보안 보호 또는 에너지 절약을 위해 통로, 화장실, 엘리베이터, 가정 또는 기타 공공 장소에 널리 적용됩니다. 여러 가지 기술 특허를 보유하고 있으며 지능적인 생활을 위한 완벽한 선택입니다.
특징
1.비방사선 피해: 송신기 전력은 0.3mW 미만으로 인체에 해를 끼치지 않습니다.
2.LED 특수 디밍 센서: 모션 신호 없이 밤에 자동 시작 디밍 모드; 주변광이 100럭스 이상이면 자동 종료됩니다.
3. 밝기 조절 범위 백분율: 0%~10%.
명세서
|
전원: DC 25-80V 출력 전류: <3A 전송 전력: <0.3mW 작동 온도: -15°C~+70°C 보호 수준: IP20,클래스 2 설치 위치: 실내, 천장 장착 |
HF 시스템: 5.8GHz CW 전파, ISM 대역 감지 각도: 360°(천장 설치) 감지 범위: 1-8m(반경)(조정 가능) 최대 18m (조정 가능)(벽면 장착) 시간 설정: 8초-12분, (조정 가능) 조명 제어: 10-1000LUX, (조정 가능) |
센서 정보
응용
전자레인지는 유리, 플라스틱, 목재 등을 투과할 수 있으므로 비금속 갓 내부에도 전자레인지 센서를 설치할 수 있습니다. 예를 들어, LED 조명에 적용할 경우 아래와 같이 연결해야만 일반 LED 조명을 자동 감지 조명으로 변경할 수 있습니다.
연결 방법:
LED "+" "-": LED 패널에 연결
DC“+” “-”: DC 전원(DC 25~80V)에 연결합니다.
LED 구동 전력 요구사항: 출력 전압 범위는 25~80V이며, 100W 이내의 전력으로 일정한 전원 공급이 가능합니다.
알아채다:센서는 드라이버 전원 출력과 연결되고 PWM을 사용하여 조명을 조정하므로 드라이버 전원 공급 모드에 대한 특별한 요구 사항이 있습니다. 일반적으로 전류 샘플링 LED 드라이버와 함께 설치됩니다. 조명이 불안정하거나 밝기가 낮은 경우 LED 드라이버가 센서와 일치하지 않기 때문입니다. 따라서 사용자는 센서가 있는 적절한 드라이버를 선택해야 합니다.
테스트 중 빛의 밝기가 밝아졌다가 천천히 감소하거나 낮은 밝기에서 스트로보 현상이 있는 경우. 이는 센서의 문제가 아니며 구동력이 센서와 일치하지 않기 때문입니다. 드라이버를 교체하여 해결하십시오. 그 상황.
설정 방식 1: 전위차계
요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.
LED 표시기:
(1) 전위차계 조정을 수행하면 LED 표시등이 켜집니다.
(2) 전위차계 조정을 수행할 때 조정이 완료된 후 1초 동안 LED 표시기가 두 번 깜박인 후 꺼지면 시스템은 조정에 대한 정확한 기능을 기억하고 자동 계산합니다.
주의하세요!
전위차계를 천천히 돌릴 때 이 과정에서 조정 후 정확한 기능이 자동으로 계산됩니다. 그렇지 않으면 조정에 대한 완벽한 기능을 놓치게 됩니다.
| (1)시간 설정 | |
|
동작 신호가 감지되면 LED 램프가 자동으로 켜집니다. 그리고 지연 시간(8초 ~12분) 동안 신호가 없으면 자동으로 꺼지고 다음 감지까지 4초 동안 기다려야 합니다. 그리고 고객이 정의한 시간 동안 모션 신호가 감지되면 시스템이 시간을 다시 계산하게 됩니다. 에너지와 시간을 절약하려면 테스트 중에 최소 시간을 선택하는 것이 좋습니다. |
| (2)감지범위 설정(감도) | |
|
감지 범위는 2.5m 높이에 설치했을 때 지상에 투구되는 대략 원형의 반경을 설명하는 데 사용되는 용어입니다. 시계 반대 방향으로 완전히 돌리는 경우 최소 거리(약 1m), 시계 방향으로 완전히 돌리는 경우 최대 거리(약 8m)입니다. 사람의 키, 체형, 이동 속도가 변경되면 감지도 변경됩니다. 즉, 속도가 높을수록 감지 거리가 짧아집니다. |
|
주의 사항: 이 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되 최대로 조정하여 나뭇잎이나 커튼이 날리거나 작은 동물 또는 전원 간섭으로 인해 잘못된 움직임이 쉽게 감지되어 발생하는 비정상적인 반응을 피하십시오. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어질 것입니다. 제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
|
|
| (3)조광 설정 | |
|
10~1000 LUX 범위에서 정의할 수 있습니다. 시계 반대 방향으로 완전히 돌리면 약 10럭스, 시계 방향으로 완전히 돌리면 약 1000럭스입니다. 주간 보행 테스트나 감지 범위 조정 중에는 시계 방향으로 완전히 회전해야 하며, 이 경우 제어되는 LED 램프는 주변 조명에 관계없이 계속 켜져 있습니다. |
| (4) 밝기 조절이 가능한 조명 비율 | |
|
0%~10% 범위에서 정의할 수 있습니다. 주변 조명이 70럭스 미만이면 시스템이 조광 모드를 시작합니다. 지연 시간 동안 감지된 신호가 없으면 백분율 조명으로 들어갑니다. 신호가 감지되면 100% 조명으로 복구됩니다. 주변 조명이 100럭스를 초과하면 자동으로 조도 조절 모드가 종료됩니다. 디밍 모드는 디지털 방식으로 독립적으로 작동합니다. |
1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2, 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3、교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4、근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.
결함과 해결책
| 잘못 | 실패 원인 | 해결책 |
| 로드가 작동하지 않습니다. | 조명 조명이 잘못 설정되었습니다. | 부하 설정을 조정합니다. |
| 부하가 파손되었습니다. | 부하를 변경하십시오. | |
| 전원이 꺼져 있습니다. | 전원을 켜십시오. | |
| 부하는 항상 작동합니다. | 감지 영역에 연속적인 신호가 있습니다. | 감지 영역의 설정을 확인하세요. |
| 모션 신호가 감지되지 않으면 로드가 작동합니다. | 램프가 제대로 설치되지 않아 센서가 안정적인 신호를 감지하지 못합니다. | 설치 장소를 다시 조정하세요. |
| 움직이는 신호가 센서에 의해 감지됩니다(벽 뒤의 움직임, 작은 물체의 움직임 등). | 감지 영역의 설정을 확인하세요. | |
| 동작 신호가 감지되면 부하가 작동하지 않습니다. | 모션 속도가 너무 빠르거나 정의된 감지 영역이 너무 작습니다. | 감지 영역의 설정을 확인하세요. |
● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만, 모든 전자 부품은 효과가 없을 가능성이 있어 일부 문제가 발생할 수 있습니다. 설계할 때 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
