도플러 레이더 센서
도플러 레이더 센서는 유리, 플라스틱 및 목재에 침투 할 수 있으므로 전자 레인지 센서는 특정 두께, 플라스틱 또는 목재로 만든 그늘 안에 설치할 수 있습니다. 예를 들어, 조명에서의 응용 프로그램은 아래에 표시된 것과 같이 연결하는 경우에만 공통 조명을 자동 감지 조명으로 변경할 수 있습니다.
모델:PD-MV1018A
문의 보내기
요약

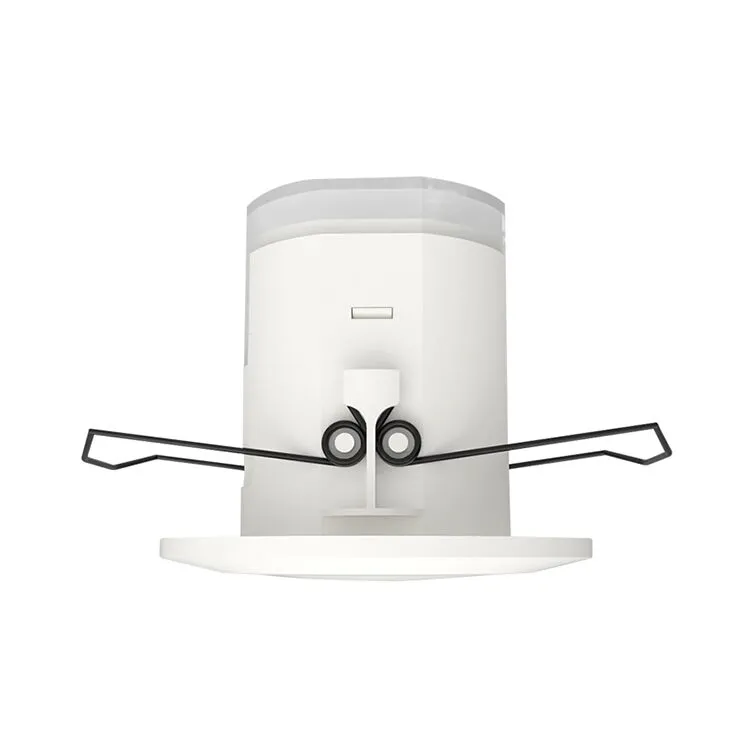

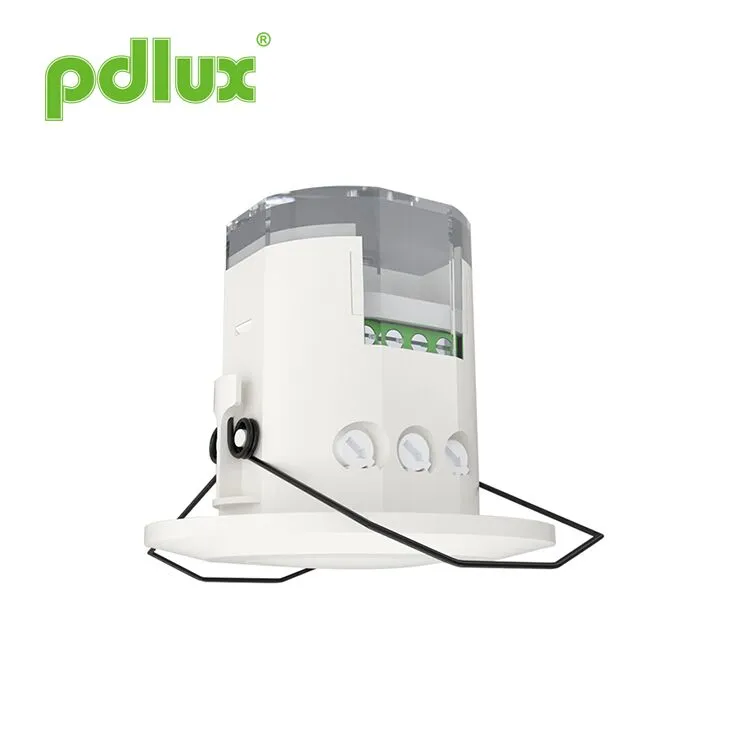

이것은 감지 범위가 360 °이고 작동 주파수는 5.8GHz 인 하이 프리렉션 디지털 마이크로파 센서입니다. 방출 및 수신을 통합하는 도플러 원칙을 기반으로합니다. MCU (Micro Control Unit)를 채택하여 정밀도를 크게 높이고 고장 속도를 줄입니다. 외관이 섬세하고 구조가 작습니다. 유리 나 플라스틱으로 만든 전등 갓으로 조명 내부에 부하에 독립적으로 연결되거나 쉽게 설치 될 수 있습니다. 통로, 화장실, 엘리베이터, 가구 또는 기타 공공 장소에 보안 보호 또는 에너지 절약을 위해 널리 적용됩니다. 그것은 여러 기술 특허에 적용되며 당신의 지능적인 생활을위한 완벽한 선택입니다.
특징
1. 방사선 손상 : 송신기 전력은 0.3MW보다 낮아 인체에 해를 끼치 지 않습니다.
2. 신뢰할 수 있고 안정적인 성능 : 디지털 처리에 RC 필터링 및 디지털 필터링을 적용합니다. 또한 Digital Zero Trigger 기술을 사용합니다. TYCO 고전력 릴레이를 사용하여 제어 출력을 사용하여 신뢰할 수있는 성능을 보장합니다. 전력 관리 칩을 채택하여 100-240VAC에서 안정적인 성능을 보장합니다.
명세서
|
전원 : 100-240vac 전력 주파수 : 50/60Hz 정격 하중 : 1600W Max.tungsten (220-240vac) 400W Max.Fluorescent & LED (220-240vac) 1000W max.tungsten (100-130vac) 250W MAX.FLUORESTIC & LED (100-130VAC) 전송 전력 : <0.2MW 작업 온도 : -15 ° C ~+70 ° C |
보호 수준 : IP20, 클래스 II 시간 설정 : 8 초 ~ 12 분 (조정 가능) 감지 각도 : 360 ° 탐지 범위 : 2-10m (반지름) (조절 가능) Light-ostrol : 2-2000LUX (조절 가능) 설치 : 실내, 천장 장착 HF 시스템 : 5.8GHz CW 전기파, ISM 대역 |

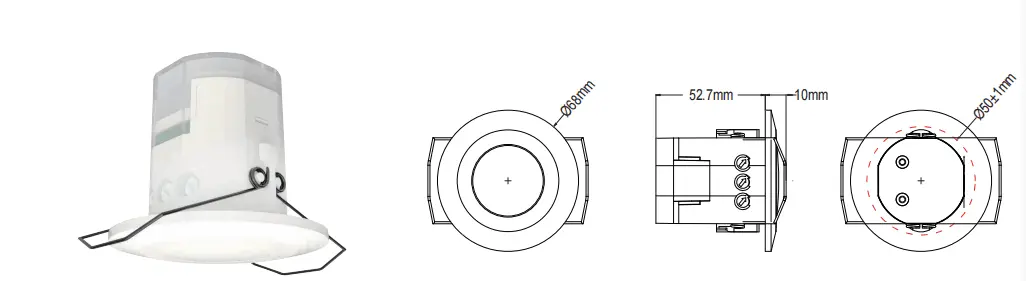

센서 정보
응용 프로그램
전자 레인지는 유리, 플라스틱 및 목재에 침투 할 수 있으므로 전자 레인지 센서는 특정 두께, 플라스틱 또는 목재로 만든 그늘 안에 설치할 수 있습니다. 예를 들어, 조명에서의 응용 프로그램은 아래에 표시된 것과 같이 연결하는 경우에만 공통 조명을 자동 감지 조명으로 변경할 수 있습니다.
천장 또는 바닥 내부에 하나 이상을 설치하여 전체 통로를 제어 할 수 있습니다.
친절한 알림 : 두 개 이상의 전자 레인지를 함께 설치할 때 4 미터를 서로 유지해야합니다. 그렇지 않으면 그 간섭이 오류 반응으로 이어집니다.
방법 1 설정 : 전위차계
| 감지 범위 설정 (감도) | |
|
탐지 범위는 2.5m 높이에 설치 될 때 지상에 대략 원근의 반경을 철회하는 데 사용되는 용어입니다. 노브를 완전히 반 시계 방향으로 돌리려면 테마 범위이며 완전히 시계 방향이 최대입니다. |
|
참고 : 위의 탐지 범위는 높이가 1.6m ~ 1.7m 인 사람의 경우 중간 그림으로 1.0 ~ 1.5m/sec의 속도로 움직입니다. 사람의 키, 그림 및 이동 속도 변화가있는 경우 탐지 범위도 변경됩니다.
통지 :이 제품을 사용할 때는 잎과 커튼, 작은 동물 또는 전력망 및 전기 장비의 간섭으로 인해 잘못된 움직임을 쉽게 감지함으로써 발생하는 비정상적인 반응을 피하기 위해 민감도 (탐지 범위)를 적절한 값으로 조정하십시오. 위에서 언급 한 모든 것은 오류 반응으로 이어질 것입니다. 제품이 정상적으로 작동하지 않으면 민감도를 적절하게 낮추고 테스트하십시오. 인간 이동은 센서 유도를 유발하므로 기능 테스트를받을 때 유도 영역을 떠나 센서 연속 작업을 방지하기 위해 움직이지 마십시오.
친절한 알림 : 두 개 이상의 전자 레인지를 함께 설치할 때 4 미터를 서로 유지해야합니다. 그렇지 않으면 그 간섭이 오류 반응으로 이어집니다.
|
|
| 시간 설정 | |
|
8 초에서 반 시계 방향으로 완전히 돌릴 수 있음)에서 12 분 (시계 방향으로 완전히 회전)을 정의 할 수 있습니다. 이 시간 전에 감지 된 모든 움직임은 타이머를 다시 시작합니다. 탐지 범위 조정 및 보행 테스트 수행을위한 가장 짧은 시간을 선택하는 것이 좋습니다. |
|
참고 : 조명이 자동으로 오프되면 센서가 다른 움직임을 감지 할 준비가되기까지 1 초가 소요됩니다. 그것은 주로 신호가 감지 된 순간부터 조명 자동 오프까지 지연 시간을 조정하기위한 것입니다. 실제 요구에 대한 지연 시간을 정의 할 수 있습니다. 그러나 전자 레인지 센서는 연속 감지의 기능, 즉 지연 시간 경과 전에 감지 된 모든 움직임이 타이머를 다시 시작하고 감지 범위에 인간이있는 경우에만 빛이 계속 유지되기 때문에 에너지 절약을위한 지연 시간을 더 잘 낮출 것입니다.
|
|
| 조명 제어 설정 | |
|
2 ~ 2000 Lux 범위에서 정의 할 수 있습니다. 손잡이를 완전히 반 시계 방향으로 돌리려면 약 2 럭스이며, 시계 방향은 약 2000 럭스입니다. 감지 구역을 조정하고 일광에서 보행 테스트를 수행 할 때 손잡이를 시계 방향으로 완전히 돌려야합니다. |
| 참고 : 3 개의 기능 손잡이를 초과하도록 조정하지 마십시오. 그것은 3 개의 기능 손잡이가 구성 요소에 직접 연결 되었기 때문에 세 가지 구성 요소 각각에 작은 마개가 있기 때문에 손잡이를 처음부터 끝까지 조정하면 과도한 회전은 스토퍼를 손상시키고 360 ° 비 스탑으로 돌아갑니다. 조정 범위 제한은 270 °입니다. 이에주의하십시오. | |
설치
전원을 끄십시오.
나사 튜브를 전원 코드와 제어 라인으로 설정하십시오.
연결선 다이어그램에 따라 전원과 하중을 센서에 연결하십시오.
손잡이를 이상적인 조건으로 돌립니다
(위의 설정 방식에 따라 설정을 정의하십시오.
1 the 흔들리는 물체에 설치되면 오류 반응이 발생합니다.
2 tain 바람에 의해 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 적절한 설치 장소를 선택하십시오.
3 트래픽이 바쁜 곳에 설치되면 오류 반응이 발생합니다.
4 ed 근처의 일부 장비에 의해 생성 된 스파크는 오류 반응으로 이어질 것입니다.
결함과 솔루션
| 잘못 | 실패 원인 | 해결책 |
| 부하가 작동하지 않습니다. | 광 조명이 잘못 설정됩니다. | 하중 설정을 조정하십시오. |
| 하중이 고장났습니다. | 부하를 변경하십시오. | |
| 전원이 꺼져 있습니다. | 전원을 켜십시오. | |
| 부하는 항상 작동합니다. | 감지 영역에는 연속 신호가 있습니다. | 감지 영역의 설정을 확인하십시오. |
| 모션 신호가 감지되지 않은 경우로드가 작동합니다. | 센서가 안정적인 신호를 감지하지 못하도록 램프가 잘 설치되어 있지 않습니다. | 설치 장소를 다시 조정하십시오. |
| 움직이는 신호는 센서에 의해 감지됩니다 (벽 뒤의 움직임, 작은 물체의 움직임 등) | 감지 영역의 설정을 확인하십시오. | |
| 모션 신호가 감지 될 때 부하가 작동하지 않습니다. | 모션 속도가 너무 빠르거나 정의 된 감지 영역이 너무 작습니다. | 감지 영역의 설정을 확인하십시오. |
● 사본 설치로 확인하십시오.
● 안전 목적으로 설치 및 제거 작업 전에 전원을 차단하십시오.
● 부적절한 운영으로 인한 손실은 제조업체가 책임을지지 않습니다.
우리는 제품 품질과 신뢰성을 홍보하기 위해 최선을 다하고 있지만, 모든 전자 통신자는 비효율적이 될 수있는 특정 확률을 가지고있어 약간의 문제를 일으킬 것입니다. 설계시, 우리는 중복 설계에주의를 기울이고 안전 할당량을 채택하여 문제를 피했습니다.
이 지침은 우리의 허가없이 다른 목적으로 복사해서는 안됩니다.
