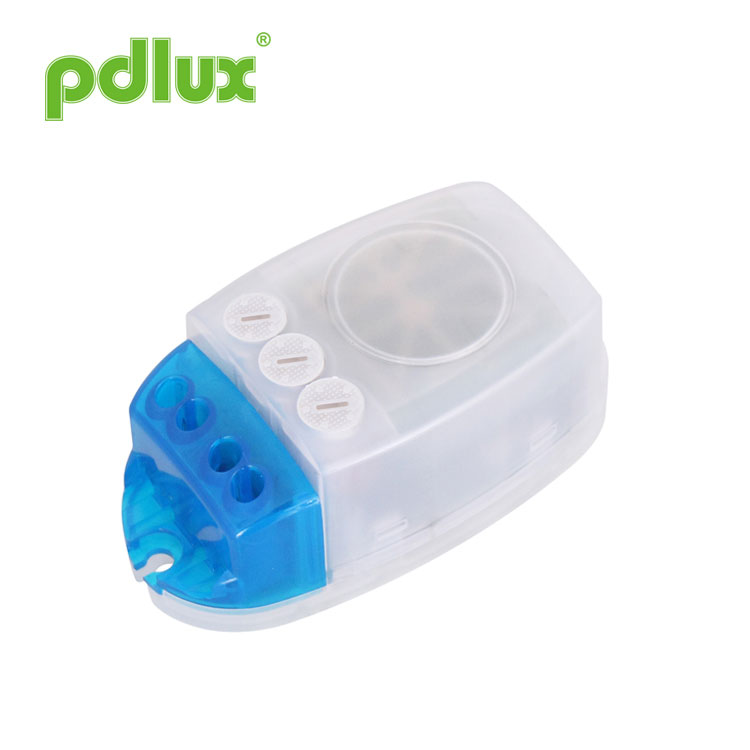

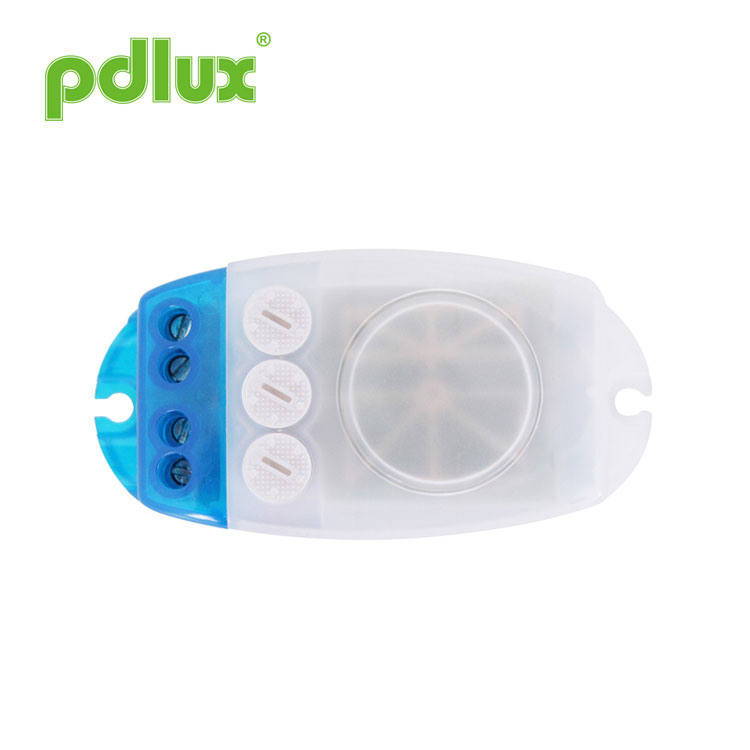

듀얼 PCA 설계 마이크로파 모션 센서

PD-MV1019-Z는 360° 범위를 감지할 수 있는 듀얼 PCA 설계 마이크로파 모션 센서이며 작동 주파수는 5.8G입니다. 이 제품의 장점은 안정적인 작동 상태(안정적인 작동 온도: -15°C~+70°C), PD-MV1019-Z입니다. 마이크로파 센서(고주파 출력<0.2mW)를 채택하여 안전하고 적외선보다 성능이 우수합니다. 감지기.

모델:PD-MV1019-Z

문의 보내기

PD-MV1019-Z 마이크로파 센서 지침

PD-MV1019-Z Microwave Sensor Instruction

듀얼 PCA 설계 마이크로파 모션 센서

요약

MCU를 이용하여 스위치 정보를 정확하게 계산하고, 사인파의 영점에서 릴레이가 켜지도록 정확하게 제어하여 각 부하가 켜지도록 합니다. 사인파의 영점에서 정현파 고전압을 켰을 때 기존 제어 모드로 인해 발생하는 돌입 전류 문제 특히 대용량 커패시터에 의해 생성된 대전류 손상 릴레이는 방지됩니다. 부하 하에서 고전압의 영향. 현재 전기 부하, 특히 LED의 다양화로 인해 램프, 에너지 절약 램프 및 형광등에는 모두 용량이 다른 커패시터가 있습니다. 이것은 릴레이의 재앙. 때로는 50W LED 램프가 80~120A의 서지 전류를 생성할 수 있습니다. 10A 보통 릴레이는 돌입 전류의 3배만 견딜 수 있으며 며칠 내에 릴레이가 파손될 가능성이 높습니다. 아니면 여러 번. 이것이 바로 시중에 판매되는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다. 이 문제를 극복하기 위해 이 제품은 고급 디지털 정밀 계산을 채택하여 부하를 켭니다. 사인파가 0 전위에 있을 때 부하 서지 전류 문제를 해결하여 크게 향상시킵니다. 적재 능력이 향상되고 제품의 서비스 수명이 연장됩니다. 최신 대량생산 제어방식 센서 기술은 모든 부하를 쉽게 제어할 수 있습니다. 중급 및 고급형 제품입니다. 비록 비용은 기존 버전에 비해 제품의 신뢰성과 수명이 대폭 늘어났습니다. 이 제품은 마음의 평화를 선택하고, 안전을 선택하는 것과 같습니다.

특징

1. 비방사선 피해: 송신기 전력은 0.2mW 미만으로 인체에 해를 끼치지 않습니다.
2.신뢰할 수 있고 안정적인 성능: 디지털 처리에 RC 필터링과 디지털 필터링을 적용합니다. 그것은 또한 디지털 제로 트리거 기술을 사용합니다. 즉, 제로 포인트에서 자동 연결되거나 자동 연결이 끊어집니다. 정격 전압에서 안정적인 성능을 보장하기 위해 전원 관리 칩을 채택했습니다.
3. 원격 설정: 원격 기능으로 설계되었습니다. 즉, 전위차계로 기능을 미리 설정할 수 있습니다. 또는 실제 필요에 따라 리모콘을 사용할 수 있습니다.

명세서

전원	100-240VAC
전원 주파수	50/60Hz
전력 전송	<0.2mW
모든 부하	최대 1600W (220-240VAC)
모든 부하	최대 1000W (100-130VAC)
작동 온도	-15°C~+70°C
설치 앉아	실내, 천장 장착
HF 시스템	5.8GHz CW 전파, ISM 대역
감지 각도	360°(천장설치), 180°(벽면설치)
감지 범위(22℃)	2-8m(반경) (조정 가능)
수직 이동 감지 거리	>16m
조명 제어	10-1000LUX, (조정가능)
시간 설정	10초~12분(조정 가능)
보호 수준	IP20, 클래스 II

센서 정보

Sensor Information

응용

전자레인지는 유리, 플라스틱, 목재 등을 투과할 수 있어 전자레인지 센서를 실내에 설치할 수 있습니다. 특정 두께의 유리, 플라스틱 또는 목재로 만든 그늘. 예를 들어, 조명에 적용한 경우에만 아래와 같이 연결하면 일반 조명을 자동 감지 조명으로 변경할 수 있습니다.
전원 공급 장치의 센서 연결 모드와 동일하게 로드하십시오.
다양한 전원 공급 장치 연결 모드의 부하 및 센서.
Applications

위의 조명 내부 적용은 여러 가지 실용적인 활용 중 하나입니다. 내부에 하나 이상을 설치할 수도 있습니다. 전체 통로를 제어하는 천장이나 바닥.
친절한 알림: 두 개 이상의 전자레인지를 함께 설치할 때 하나와 4미터를 유지해야 합니다. 그렇지 않으면 그들 사이의 간섭으로 인해 오류 반응이 발생합니다.

설정 방식 1: 전위차계

요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

Setting manner one:potentiometer

(1)감지범위 설정(감도)

Light-control setting

감지 범위는 대략 원형 주조의 반경을 설명하는 데 사용되는 용어입니다. 2.5m 높이에 설치하면 접지됩니다. 손잡이를 시계 반대 방향으로 완전히 돌리는 방법은 다음과 같습니다. 최소 범위, 완전히 시계 방향이 최대입니다.

참고: 위의 감지 범위는 1.6m~1.7m 사이의 사람의 경우에 얻어집니다. 키가 중간 정도이고 이동 속도는 1.0~1.5m/sec이다. 사람의 키, 체격, 이동 속도가 변경되면 감지 범위도 변경됩니다.

주의 사항: 이 제품을 사용할 때 감도(감지 범위)를 적절한 값을 사용하되 쉽게 발생하는 비정상적인 반응을 피하기 위해 최대값을 설정합니다. 바람에 날리는 나뭇잎이나 커튼, 작은 동물이나 물체에 의한 잘못된 움직임 감지 전력망 및 전기 장비의 간섭. 위에서 언급한 모든 사항은 오류 반응. 제품이 정상적으로 작동하지 않을 경우 감도를 낮추어 보세요. 적절하게 테스트한 다음 사람의 움직임으로 인해 센서 유도가 발생하므로 기능 테스트 중에는 유도 영역을 떠나서 움직이지 마십시오. 센서 연속 작업을 방지합니다.

친절한 알림: 두 개 이상의 전자레인지를 함께 설치할 때는 다음을 수행해야 합니다. 서로 4미터를 유지하십시오. 그렇지 않으면 그들 사이의 간섭으로 인해 오류가 발생합니다. 반응.

참고: 세 가지 기능 손잡이를 과도하게 조정하지 마십시오. 그 이유는 세 가지 때문이다. 기능 손잡이는 구성 요소에 직접 연결되었으며 각 손잡이에는 작은 마개가 있습니다. 세 가지 구성 요소 중 손잡이를 처음부터 끝까지 조정할 때 과도한 회전이 발생합니다. 스토퍼가 손상되어 360°논스톱 회전이 가능합니다. 조정 범위 제한은 다음과 같습니다. 270°이므로 주의하시기 바랍니다.

(2)시간 설정

Time setting

지연 시간은 10초~12분 사이에서 설정할 수 있습니다. 모든 움직임이 감지됨 이 시간이 경과하기 전에 타이머가 다시 시작됩니다. 가장 짧은 것을 선택하는 것이 좋습니다 감지 범위를 조정하고 보행 테스트를 수행하는 데 걸리는 시간입니다.

참고: 조명이 자동으로 꺼지면 센서가 감지할 준비가 되기까지 4초가 걸립니다. 또 다른 움직임, 즉 4초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다.
주로 신호가 감지되고 빛이 들어오는 순간부터 지연 시간을 조정하는 데 사용됩니다. 빛이 자동으로 꺼질 때까지 자동 켜짐. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 당신은 마이크로파 센서에는 에너지 절약을 위해 지연 시간을 줄이는 것이 좋습니다. 지속적인 감지 기능, 즉 지연 시간 이전에 감지된 모든 움직임 경과하면 타이머가 다시 시작되고 감지에 사람이 있는 경우에만 표시등이 계속 켜집니다. 범위.

(3)조광 설정

Light-control setting

10~1000 LUX 범위에서 정의할 수 있습니다. 손잡이를 시계 반대 방향으로 완전히 돌리려면 약 10 럭스, 완전히 시계 방향으로 약 1000 럭스입니다. 감지 영역을 조정할 때 낮에 걷기 테스트를 수행하려면 손잡이를 시계 방향으로 완전히 돌려야 합니다.

14키 리모콘 FS14B

설정: 리모컨 작동 설정 키, 기능 설정 키. 이 SET 키를 누르면 원격 제어 기능을 시작할 수 있습니다. 그렇지 않으면 리모콘이 유효하지 않습니다. 참고: 1분 이내에 리모컨 설정을 완료해야 합니다. 1개 이상 몇 분 후에는 자동으로 잠기고 전자레인지 센서는 응답하지 않습니다. 리모콘. 1분 이내에 리모컨 설정이 완료되지 않으면 다시 버튼을 눌러야 합니다. 이 SET 키. 마이크로파 센서가 리모콘에 응답하면 각 키를 누르면 제품의 표시등이 세 번 빠르게 깜박입니다. 만약 거기에 플래시가 없다는 것은 마이크로파 센서가 리모콘의 신호를 수신하지 못했음을 의미합니다. 제어 장치.

AUTO 모드: 이 키를 누르면 제품이 자동 감지 모드로 들어가고 제품은 다음에 따라 작동합니다. 설정 데이터. 이 AUTO 모드가 필요한 경우 데이터를 설정해야 합니다. 감도 설정: 2m-4m-6m-8m(반경) 시간 지연 설정: 10S、3MIN、6MIN、12MIN. 럭스 설정: 10LUX, 50LUX, 150LUX, 2000LUX. 귀하의 요구에 따라 각 설정을 선택하십시오. 참고: 이 AUTO 모드를 사용하기 전에 SET 키를 누르십시오. SET은 리모컨을 시작하는 키입니다. 기능.

Warning
다음 상황에서는 오류 반응이 발생합니다.

1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2, 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3、교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4, 근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.

결함과 해결책

잘못	실패 원인	해결책
로드가 작동하지 않습니다.	조명 조명이 잘못 설정되었습니다.	부하 설정을 조정합니다.
	부하가 파손되었습니다.	부하를 변경하십시오.
	전원이 꺼져 있습니다.	전원을 켜십시오.
부하는 항상 작동합니다.	감지 영역에 연속적인 신호가 있습니다.	감지 영역의 설정을 확인하세요.
모션 신호가 감지되지 않으면 로드가 작동합니다.	램프가 제대로 설치되지 않아 센서가 안정적인 신호를 감지하지 못합니다.	설치 장소를 다시 조정하세요.
모션 신호가 감지되지 않으면 로드가 작동합니다.	움직임 신호가 센서에 의해 감지됩니다(움직임 벽 뒤, 작은 물체의 움직임 등)	감지 영역의 설정을 확인하세요.
동작 신호가 감지되면 부하가 작동하지 않습니다.	모션 속도가 너무 빠르거나 정의된 감지 영역이 너무 작습니다.	감지 영역의 설정을 확인하세요.
