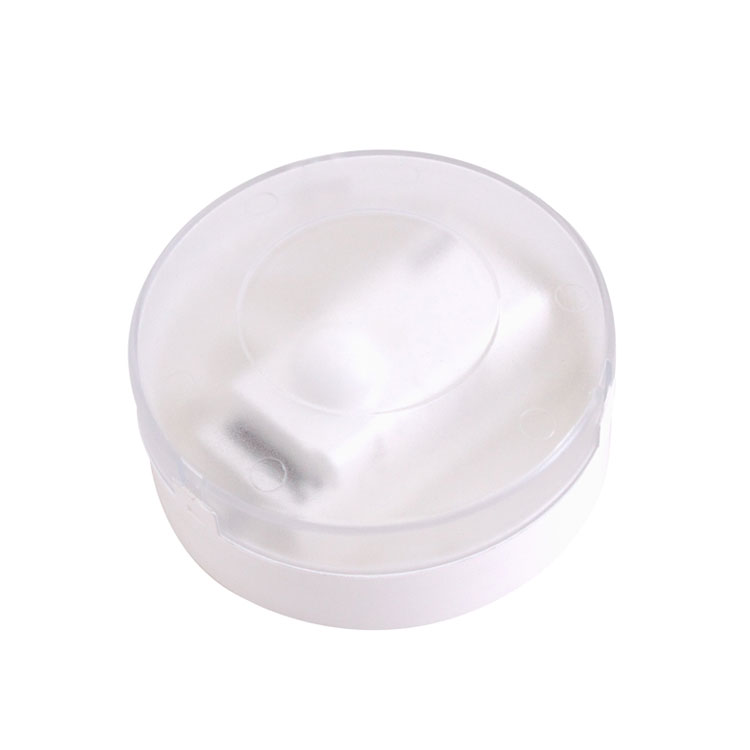

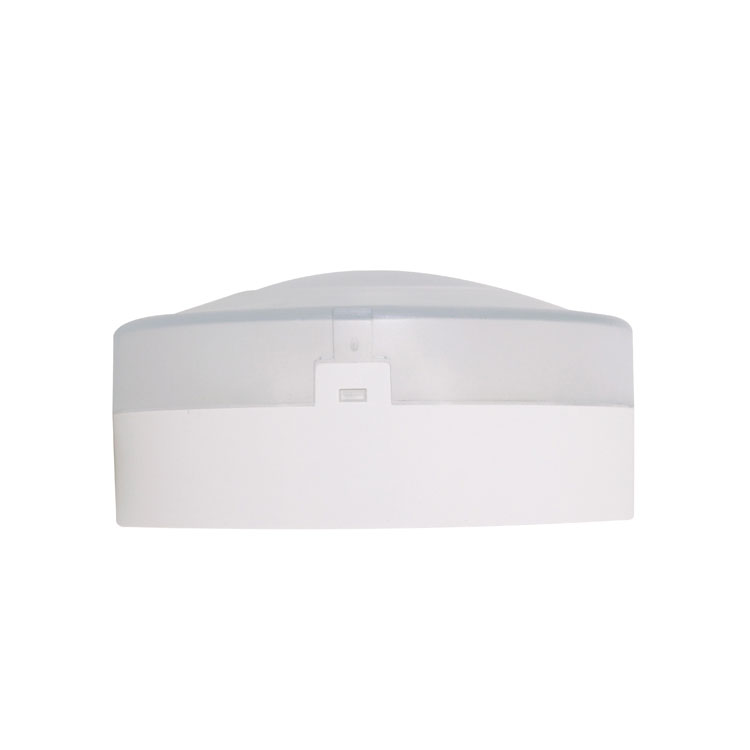

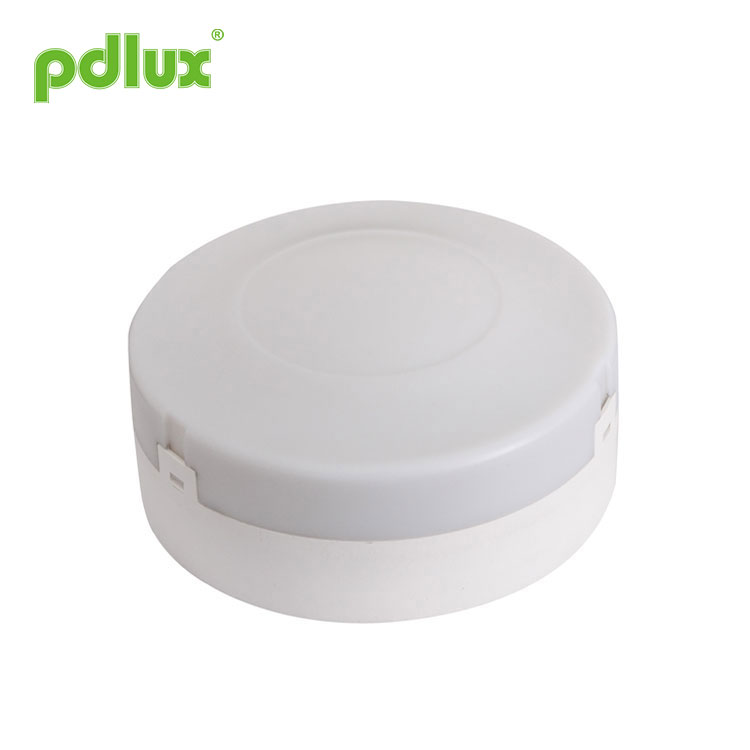

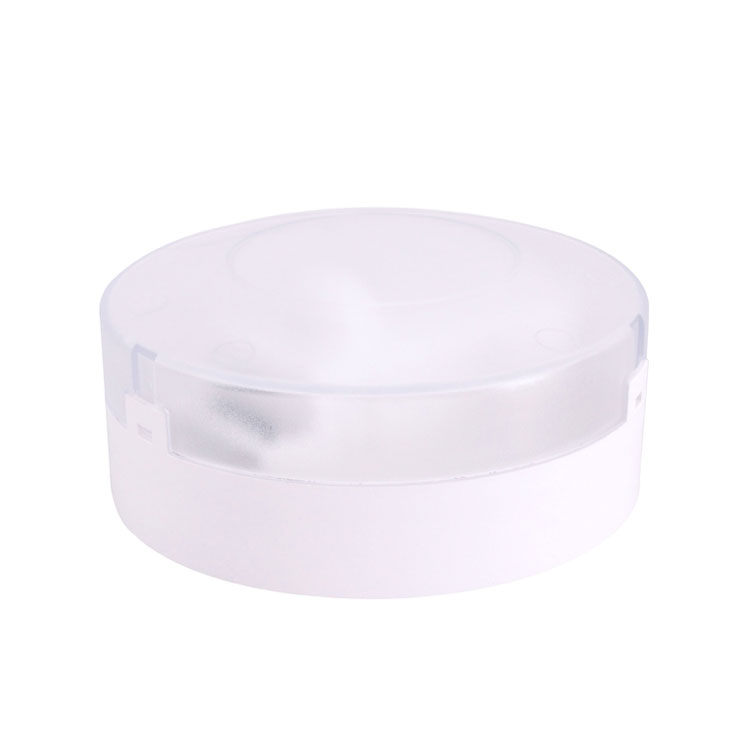

마이크로파 도플러 레이더 센서
마이크로파 도플러 레이더 센서는 360° 범위를 감지할 수 있는 이동체 센서로 작동 주파수는 5.8G입니다. 이 제품의 장점은 안정적인 작동 상태(안정적인 작동 온도: -15°C~+70°C), PD입니다. -MV1007A는 마이크로파 센서(고주파 출력<0.2mW)를 채택하여 적외선 센서보다 안전하고 성능이 뛰어납니다.
모델:PD-MV1007A
문의 보내기
마이크로파 도플러 레이더 센서
명세서
|
전원: 90-240V/AC 전원 주파수: 50/60Hz 전송 전력: <0.2mW 정격 부하: 1200W/5A,최대,텅스텐(cosΦ=1)(220-240V/AC) 300W/2.5A, 최대, 형광등(cosΦ=0.5)(220-240V/AC) 600W/5A,최대,텅스텐(cosΦ=1)(100-130V/AC) 150W/2.5A, 최대, 형광등(cosΦ=0.5)(100-130V/AC) |
설치 위치: 천장 장착 HF 시스템: 5.8GHz CW 전파, ISM 대역 작동 온도: -15°C~+70°C 감지 각도: 360° 감지 범위: 2m-5m-8m-10m(반경), 조정 가능 시간 설정: 6sec-1min-3min-5min-10min-15min, 조정 가능 조명 제어: <10LUX-100LUX-300LUX-2000LUX, 조정 가능 전력 소비: 약 0.5W |
| 메모:이 센서의 고주파 출력은 <0.2mW입니다. 이는 휴대폰 전송 전력이나 전자레인지 출력의 5000분의 1에 불과합니다. |
|
분야 활용 및 소개
PD-MV1007A는 360° 범위를 감지할 수 있는 이동체 센서로 작동 주파수는 5.8G입니다. 이 제품의 장점은 안정적인 작동 상태(안정적인 작동 온도: -15°C~+70°C), PD- MV1007A는 마이크로파 센서(고주파 출력<0.2mW)를 채택하여 적외선 센서보다 안전하고 성능이 뛰어납니다.
아래 차트는 다음과 같습니다. S1, S2, S3, S4, S5를 설정하여 제품의 지연 시간을 설정하고, S6, S7을 설정하여 제품 감지 범위를 설정하고, S8, S9, S10을 설정하여 조명을 설정합니다. -제품 관리.
조명은 약 1시간 동안 켜져 있도록 설정할 수 있습니다. 6초, 최대 15분 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다. 스위치를 ON 위치로 "1"로 당기고, 스위치를 OFF 위치로 "0"으로 당기고, 스위치 위치 및 해당 감지 범위를 선택하는 것이 좋습니다. 테이블은 다음과 같습니다.
주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.
감지 범위 설정(감도)
감지 범위는 센서 라이트를 2.5m 높이에 장착하고 스위치를 ON 위치로 "1"로 당긴 후, 스위치를 OFF로 당긴 후 지면에 생성되는 대략 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 위치를 "0"으로 설정한 경우 해당 표의 스위치 위치와 감지 범위는 다음과 같습니다.
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망 및 전기 장비의 간섭으로 인한 잘못된 움직임. 이로 인해 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.
제품의 전력 네트워크 펄스 간섭을 방지하는 솔루션:
지역 간섭 전력 네트워크의 차이로 인해 간섭 펄스가 불확실하므로 사용자는 사용 시 민감도를 최대값으로 조정하지 않는 것이 좋습니다.
제안: 오작동을 방지하려면 최대 감도를 설정하지 말고 적절한 거리에 민감한 장치를 설치하고 조정하십시오.
조명 제어 설정
선택된 광 반응 임계값은 대략 1에서 무한정일 수 있습니다. 10-2000lux, 스위치를 '1'로 ON 위치로 당기고, 스위치를 '0'으로 OFF 위치로 당기고, 스위치 위치와 해당 테이블의 감지 범위는 다음과 같습니다.
1. 흔들리는 물체에 설치하면 오작동의 원인이 됩니다.
2. 바람에 흔들리는 커튼으로 인해 오작동이 발생할 수 있으므로 적합한 설치 장소를 선택하십시오.
3. 교통량이 많은 곳에 설치하면 오작동이 발생할 수 있습니다.
4. 근처의 일부 장비에서 스파크가 발생하면 오작동의 원인이 됩니다.
문제 해결
| 잘못 | 실패 원인 | 해결책 |
| 로드가 작동하지 않습니다. | 조명 조명이 잘못 설정되었습니다. | 부하 설정을 조정합니다. |
| 부하가 파손되었습니다. | 부하를 변경하십시오. | |
| 전원이 꺼져 있습니다. | 전원을 켜십시오. | |
| 부하는 항상 작동합니다. | 감지 영역에 연속적인 신호가 있습니다. | 감지 영역의 설정을 확인하세요. |
| 모션 신호가 감지되지 않으면 로드가 작동합니다. | 램프가 제대로 설치되지 않아 센서가 안정적인 신호를 감지하지 못합니다. | 설치 장소를 다시 조정하세요. |
| 움직이는 신호가 센서에 의해 감지됩니다(벽 뒤의 움직임, 작은 물체의 움직임 등). | 감지 영역의 설정을 확인하세요. | |
| 동작 신호가 감지되면 부하가 작동하지 않습니다. | 모션 속도가 너무 빠르거나 정의된 감지 영역이 너무 작습니다. | 감지 영역의 설정을 확인하세요. |
금속이나 유리 소재에 의한 마이크로파 전자기장의 반사로 인해 감지 거리가 늘어날 수 있습니다. 따라서 적절한 감지 거리에 도달하려면 감도를 낮추세요. 오류 감지를 방지하려면 SENS 노브를 최대 값으로 돌리지 마십시오. 또한 주변 환경으로 인해 오류 조치가 발생할 수 있습니다. 지나가는 자동차나 바람에 의해 떠도는 물체. 제품은 서로 4m 이상 떨어져 설치해야 합니다. 그렇지 않으면 제품 간 간섭으로 인해 오류 조치가 발생합니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 효과가 없을 가능성이 있어 문제가 발생할 수 있습니다. 설계할 때 문제가 발생하지 않도록 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
