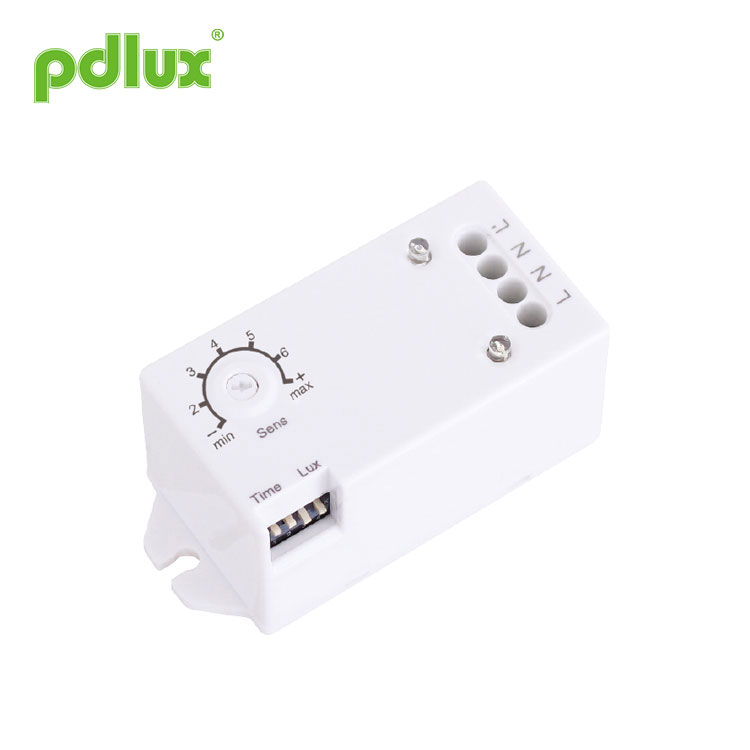

마이크로파 레이더 모션 센서
마이크로파 레이더 모션 센서는 보안 보호 또는 에너지 절약을 위해 통로, 화장실, 엘리베이터, 가정 또는 기타 공공 장소에 널리 적용됩니다. 마이크로파 레이더 모션 센서는 여러 기술 특허를 출원했으며 지능적인 생활을 위한 완벽한 선택입니다.
모델:PD-MV1025(24G)
문의 보내기
마이크로파 레이더 모션 센서
요약
감지 범위가 360°이고 작동 주파수가 24GHz인 고정밀 디지털 마이크로파 센서입니다. 이는 방출과 수신을 통합하는 도플러 원리를 기반으로 합니다. MCU(Micro Control Unit)를 채용해 정밀도를 대폭 높이고 고장률을 낮췄다. 외관이 섬세하고 구조가 컴팩트합니다. 부하에 독립적으로 연결하거나 유리 또는 플라스틱으로 만든 갓을 사용하여 조명 내부에 쉽게 설치할 수 있습니다. 보안 보호 또는 에너지 절약을 위해 통로, 화장실, 엘리베이터, 가정 또는 기타 공공 장소에 널리 적용됩니다. 이는 여러 기술 특허에 적용되며 귀하의 지능적인 생활을 위한 완벽한 선택입니다.
특징
1.비방사선 피해: 송신기 전력은 0.2mW 미만으로 인체에 해를 끼치지 않습니다.
2.신뢰할 수 있고 안정적인 성능: 디지털 처리에 RC 필터링과 디지털 필터링을 적용합니다. 또한 디지털 제로 트리거 기술을 사용합니다. 즉, 제로 포인트에서 자동 연결되거나 자동 연결 해제됩니다. Tyco 고전력 릴레이를 사용하여 출력을 제어하므로 안정적인 성능이 보장됩니다. 100-240V/AC에서 안정적인 성능을 보장하기 위해 전원 관리 칩을 채택했습니다.
센서 정보

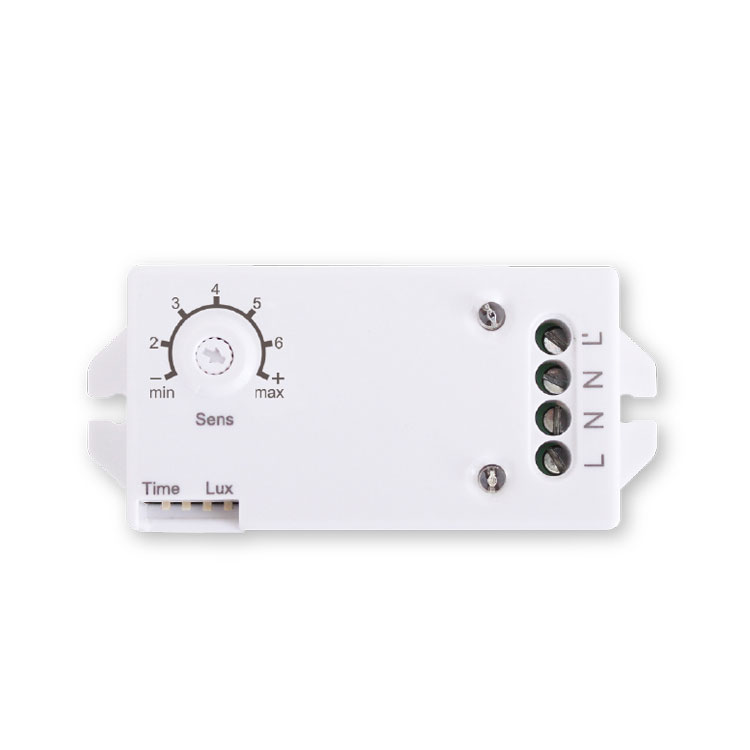

설정 방식: 손잡이/DIP 스위치
명세서
|
전원: 100-240V/AC 전원 주파수: 50/60Hz HF 시스템: 24.125GHz CW 전파, ISM 대역 전송 전력: <0.2mW 정격 부하:1200W/5A,최대,텅스텐(cosΦ=1) 300W/2.5A, 최대, 형광등(cosΦ=0.5) 보호 수준: IP20, 클래스 II |
감지 각도: 360° 감지 범위: 1-8m(반경)(조정 가능) 시간 설정: 8초-2분-6분-12분, (조정 가능) 조명 제어: 10LUX-100LUX-150LUX->2000LUX, (조정 가능) 설치 위치: 실내, 천장 장착 전력 소비: <0.5W 작동 온도: -15°C~+70°C |
감지 범위 설정(감도)
감지 범위는 2.5m 높이에 설치했을 때 지상에 투구되는 대략 원형의 반경을 나타내는 용어입니다.
손잡이를 시계 반대 방향으로 완전히 돌리는 것이 최소 범위이고 시계 방향으로 완전히 돌리는 것이 최대 범위입니다.
주의 사항: 이 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하십시오. 그러나 나뭇잎이나 커튼, 작은 동물 또는 전원 간섭에 의한 잘못된 동작을 쉽게 감지하여 발생하는 비정상적인 반응을 피하기 위해 최대 값으로 조정하십시오. 그리드 및 전기 장비. 모든것 위에
언급하면 오류 반응이 발생합니다. 제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요. 사람이 움직이면 센서 유도가 발생하므로 기능 테스트 중에는 센서가 계속 작동하는 것을 방지하기 위해 유도 영역을 벗어나 움직이지 마십시오.
시간 설정 S1 S2
8초부터 12분까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다. 스위치를 ON으로 설정하는 것은 "1"이고, OFF로 설정하는 것은 "0"입니다. 오른쪽에 표시된 스위치 위치와 지연 시간의 해당 표를 읽어보세요.
주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.
조명 제어 설정
10~>2000 LUX 범위에서 정의할 수 있습니다. 스위치를 ON으로 설정하는 것은 "1"이고, OFF로 설정하는 것은 "0"입니다. 오른쪽에 표시된 스위치 위치와 조명 제어 값의 해당 표를 읽어보세요.
전자레인지는 유리, 플라스틱, 목재 등을 투과할 수 있으므로 일정 두께의 유리, 플라스틱, 목재로 만든 갓 내부에 마이크로파 센서를 설치할 수 있습니다. 예를 들어 조명에 적용할 경우 아래와 같이 연결해야만 일반 조명을 자동 감지 조명으로 변경할 수 있습니다.
조명 내부의 응용은 여러 가지 실용적인 활용 중 하나입니다. 천장이나 바닥 내부에 하나 이상을 설치하여 전체 통로를 제어할 수도 있습니다.
친절한 알림: 두 개 이상의 전자레인지를 함께 설치할 때 서로 4미터를 유지해야 합니다. 그렇지 않으면 전자레인지 간의 간섭으로 인해 오류 반응이 발생합니다.
| 잘못 | 실패 원인 | 해결책 |
| 로드가 작동하지 않습니다. | 조명 조명이 잘못 설정되었습니다. | 부하 설정을 조정합니다. |
| 부하가 파손되었습니다. | 부하를 변경하십시오. | |
| 전원이 꺼져 있습니다. | 전원을 켜십시오. | |
| 부하는 항상 작동합니다. | 감지 영역에 연속적인 신호가 있습니다. | 감지 영역의 설정을 확인하세요. |
| 모션 신호가 감지되지 않으면 로드가 작동합니다. | 램프가 제대로 설치되지 않아 센서가 안정적인 신호를 감지하지 못합니다. | 설치 장소를 다시 조정하세요. |
| 움직이는 신호가 센서에 의해 감지됩니다(벽 뒤의 움직임, 작은 물체의 움직임 등). | 감지 영역의 설정을 확인하세요. | |
| 동작 신호가 감지되면 부하가 작동하지 않습니다. | 모션 속도가 너무 빠르거나 정의된 감지 영역이 너무 작습니다. | 감지 영역의 설정을 확인하세요. |
1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2, 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3、교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4、근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.
