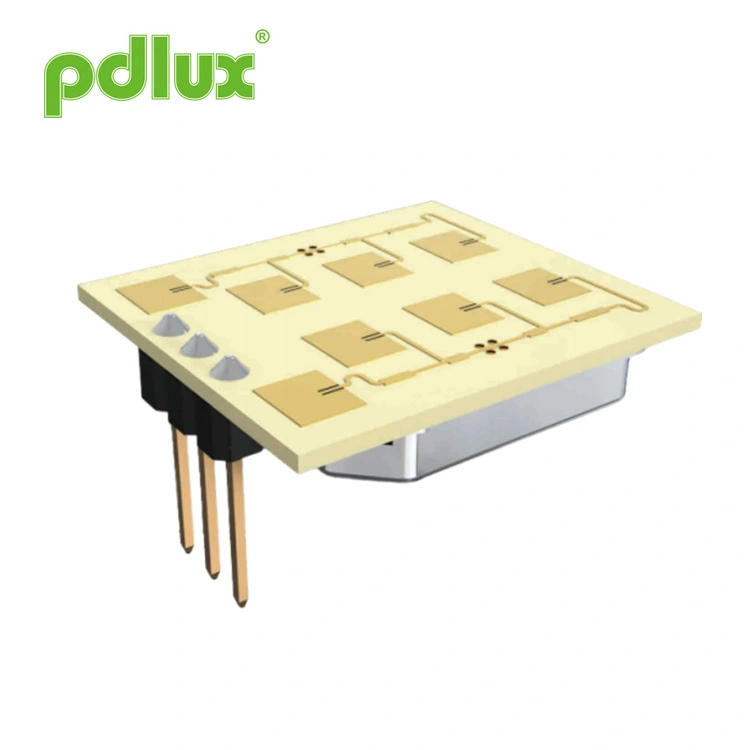

밀리미터파 24GHz 보안 레이더 모듈

Pdlux는 중국산 고품질 밀리미터파 24GHz 보안 레이더 모듈을 공급합니다. 비접촉 손파 활성화, 침입자 감지, 자동문 제어 등을 위해 설계된 K밴드 협각 고성능 파동 센서입니다. 고급 증폭기 회로와 MCU 알고리즘을 탑재하여 핸즈프리 스위치, 엔트리 시스템 등 다양한 응용 기능을 지원합니다. 이 센서는 EN 300440, FCC Part 15.249, RED, RoHS 및 REACH를 포함한 국제 표준을 준수하면서 안정적이고 집중적인 감지 기능을 제공하여 다양한 보안 및 자동화 요구 사항에 대한 안전 및 환경적 책임을 보장합니다.

모델:PD-V18-A

문의 보내기

PD-V18-A 24.125GHz 마이크로파 모션 센서

애플리케이션

비접촉 손파 센서
협각 고성능
침입자 감지

PD-V18-A는 K밴드(24.125GHz) 협각 고성능 전파입니다. 센서. 증폭기 회로 및 MCU의 알고리즘으로 애플리케이션 다양한 기능의 제품을 생산할 수 있습니다. 예: 손으로 흔드는 비접촉 유도 자동에 사용됩니다. 문, 손으로 흔드는 비접촉 유도 스위치 및 기타 응용 분야 제품.

EN 300440-V2.1.1, EN 62479:2010에 따름
RED 지침 - 2014/53/EU
FCC 파트 15.249에 따름
EN 62321,ROHS 지침에 따름 - 2011/65/EU
REACH 지침 - 1907/2006/EC에 따름

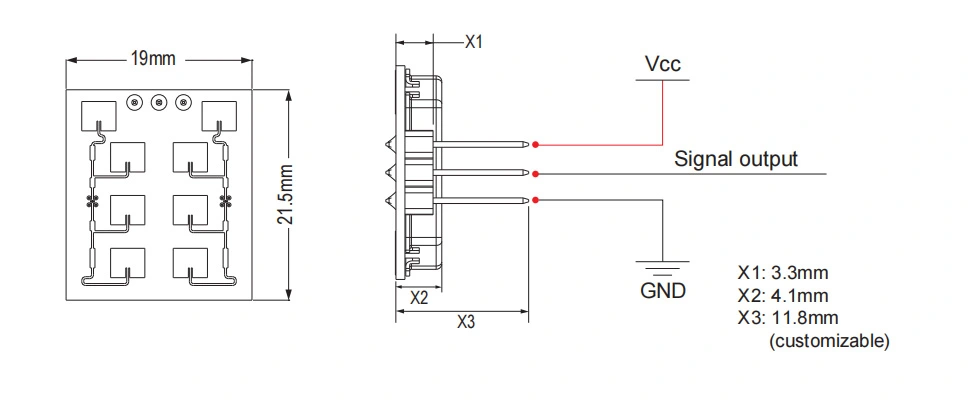

제품 크기

기술적인 매개변수

매개변수	메모	최소	일반	맥스	단위
공급 전압	Vcc	3.0	5.0	5.25	V
현재 소비	lcc	20	30	35	엄마
작동 모드	PWM으로 구동되며 3-15mA에서 작동 전류를 제어할 수 있습니다.
펄스 폭	T펄스	10			μs
작동 온도	맨 위	-30~+65			℃
보관 온도	쯧쯧	-10		+60	℃
안정된 시간		<5			μ초
소음		3.5	4.5	4.5	mVrms
주파수 설정	f	24.000	24.125	24.250	GHz
방사 전력(EIRP)	입을 삐죽 내밀기	<2.0	<2.5	<3.0	밀리와트
보관 주변 습도	45%~65%				RH

경고: 실제 감지 범위는 회로의 신호 증폭 이득, PCBA의 전체 레이아웃과 관련이 있습니다. 그리고 MCU의 임계값입니다.

참고 1: 방사성 방출은 FCC 및 CE 규정을 충족하도록 설계되었습니다.
참고 2: RSS(수신 신호 강도)는 총 1방향 경로 손실 70dB에서 측정됩니다.
참고 3: 소음 전압은 무향실 내부의 출력 포트에서 10Hz ~ 100Hz에서 측정됩니다.
참고4: 펄스 작동을 권장합니다.
