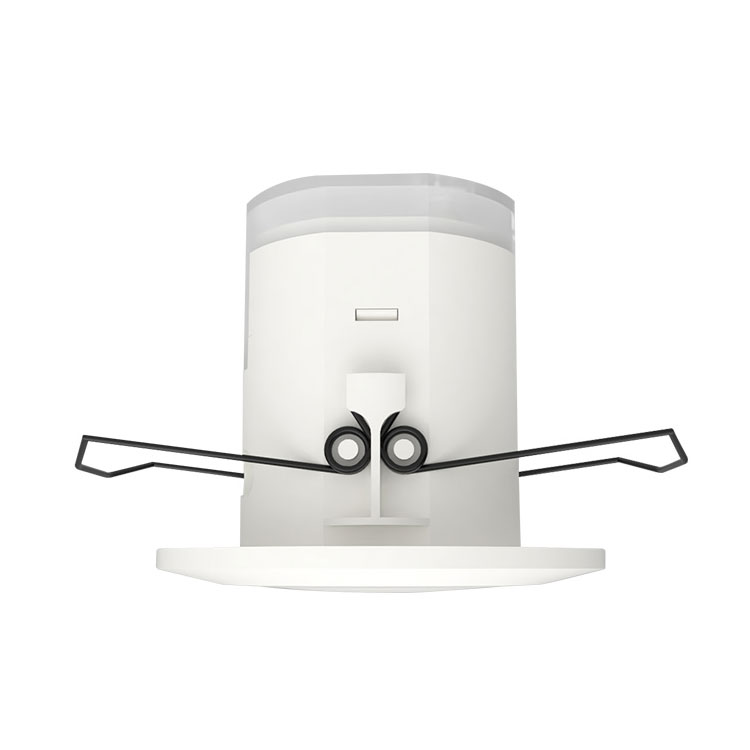

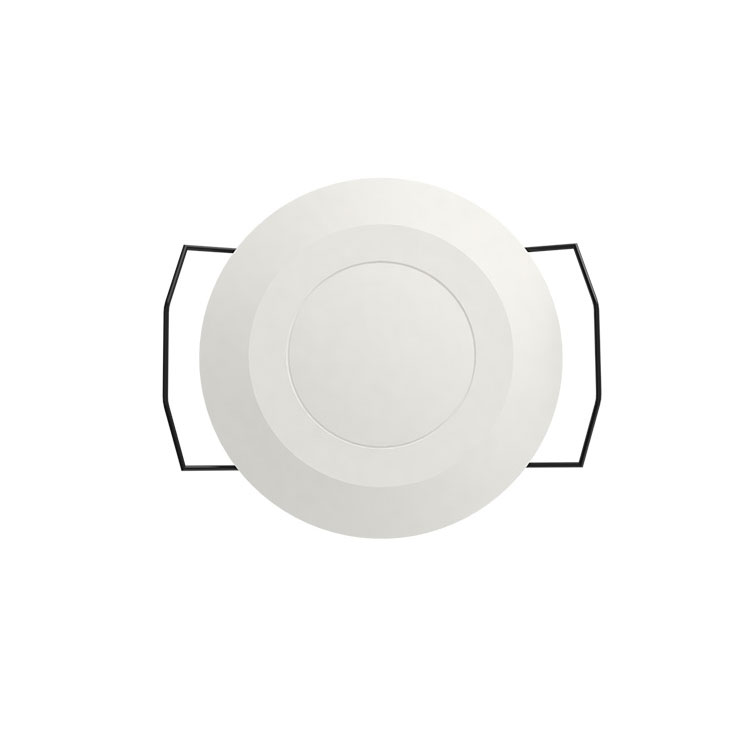

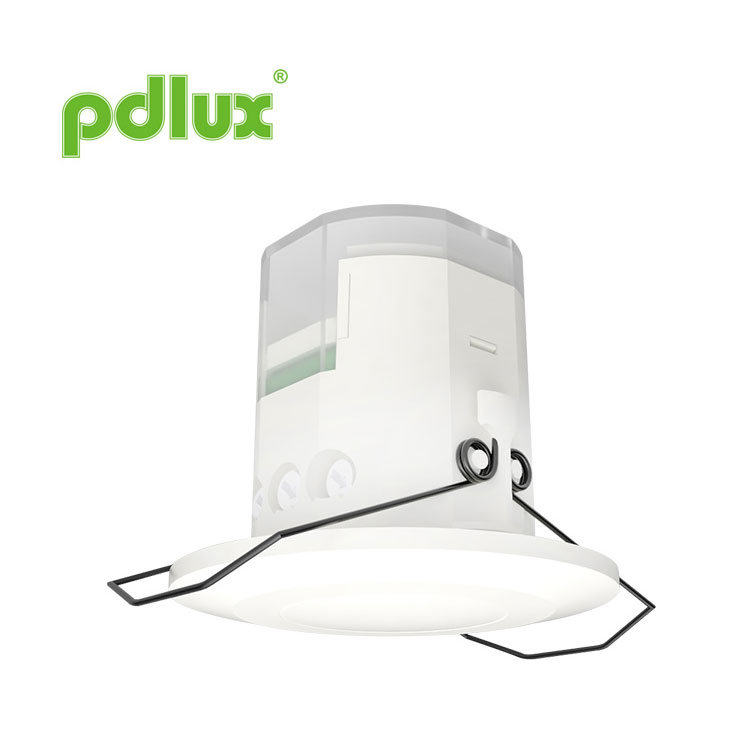

밀리미터파 인간 감지 센서
밀리미터파 인간 감지 센서, FMCW를 사용하여 지정된 지역의 사람을 감지합니다. 레이더 신호 처리와 정확한 인체 감지 알고리즘을 결합하면 움직이거나 정지해 있는 인체 표적을 감지할 수 있는 고감도 인체 감지가 가능합니다. 감지 범위 내에서 호흡, 심장 박동 등의 특징을 지닌 생물학적 존재(주로 인체)를 감지해 잠자는 사람을 포함해 신체 움직임 없이도 인체를 감지할 수 있다.
모델:PD-MV1022
문의 보내기
밀리미터파 인간 감지 센서
인명 감지 mmWave 센서 PD-MV1022
요약
FMCW를 사용하여 특정 지역에 있는 사람을 감지합니다. 레이더 신호 처리와 정확한 인체 감지 알고리즘을 결합하면 움직이거나 정지해 있는 인체 표적을 감지할 수 있는 고감도 인체 감지가 가능합니다. 감지 범위 내에서 호흡, 심장 박동 등의 특징을 지닌 생물학적 존재(주로 인체)를 감지해 잠자는 사람을 포함해 신체 움직임 없이도 인체를 감지할 수 있다.
특징
생명 존재 감지: 움직이지 않고 앉거나 누워 있는 인체를 감지합니다. 유연한 구성 가능: 각 게이트에 대한 매개변수를 구성합니다.
교란 회피: 범위 내에서 대상을 정확하게 감지하고 외부 간섭을 피합니다.
규정 준수: 국내 및 국제 규정에 따라 신속한 설치를 지원합니다.
명세서
| 전원 전압 | 100-240VAC |
| 전원 주파수 | 50/60Hz |
| 전력 전송 | <0.2mW |
| 정격부하 | 800W 최대 텅스텐(220-240VAC) |
| 최대 200W 형광등 및 LED(220-240VAC) | |
| 400W 최대 텅스텐(100-130VAC) | |
| 최대 100W 형광등 및 LED(100-130VAC) | |
| 보호 수준 | IP20, 클래스 2 |
| 설치 앉아 | 실내, 천장, 벽 |
| HF 시스템 | 24GHz FMCW 파, ISM 대역 |
| 감지 각도 | 360° |
| 감지 거리 | 1.5-4m(프로브와 프로브 사이의 선형 거리 인체) (조정가능) |
| 지연 설정 | 5초~3분, (조정 가능) |
| 조명 제어 조명 | 2-2000LUX, (조정가능) |
| 소비전력 | <0.3W |
| 작동 온도 | -15°C~+70°C |
센서 정보
응용
전자레인지는 유리, 플라스틱, 목재 등을 투과할 수 있으므로 일정 두께의 유리, 플라스틱, 목재로 만든 갓 내부에 마이크로파 센서를 설치할 수 있습니다. 예를 들어 조명에 적용할 경우 아래와 같이 연결해야만 일반 조명을 자동 감지 조명으로 변경할 수 있습니다.
N, L에 전원을 연결합니다.
N, L'을 부하와 연결합니다.
천장이나 바닥 내부에 하나 이상을 설치하여 전체 통로를 제어할 수 있습니다.
친절한 알림: 두 개 이상의 전자레인지를 함께 설치할 때 서로 4미터를 유지해야 합니다. 그렇지 않으면 전자레인지 간의 간섭으로 인해 오류 반응이 발생합니다.
설정 방식: 전위차계
(1) 조명 제어 설정
2~2000 LUX 범위에서 정의할 수 있습니다. 손잡이를 시계 반대 방향으로 완전히 돌리면 약 2럭스, 시계 방향으로 완전히 돌리면 약 2000럭스입니다. 감지 영역을 조정하고 낮에 보행 테스트를 수행하는 경우 손잡이를 시계 방향으로 완전히 돌려야 합니다.
(2) 시간 설정
5초(시계 반대 방향으로 완전히 회전)부터 3분(시계 방향으로 완전히 회전)까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.
참고: 조명이 자동으로 꺼지면 센서가 다른 움직임을 감지할 준비가 되기까지 1초가 걸립니다. 즉, 1초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다.
지연 조정의 올바른 사용: 센서가 존재를 감지한 후 빛이 켜지는 사이의 지연 시간을 조정하는 데 사용됩니다.
인체와 자동 조명이 꺼집니다. 사용자는 실제 필요에 따라 조정할 수 있습니다. 마이크로파 유도 제품에는 연속 유도 기능이 있기 때문에 유도가 끝나기 전에 센서가 지연 시간을 갖고 시스템은 감지 범위에 사람이 있는 한 빛이 꺼지지 않는 한 다시 시간을 재게 됩니다. .
(3) 감지 범위 설정(감도)
감지 거리는 시계 반대 방향으로 아래쪽으로 돌리면 최소이고, 시계 방향으로 아래쪽으로 돌리면 최대 감지 거리입니다. 레이더 탐지 대상의 최대 범위는 인체와 센서 사이의 직선 거리 4m이며 탐지 범위는 1.5~4m이다.
참고: 세 가지 기능 손잡이를 과도하게 조정하지 마십시오. 세 개의 기능 손잡이가 구성 요소에 직접 연결되어 있기 때문에 세 가지 구성 요소 각각에는 작은 스토퍼가 있습니다. 손잡이를 처음부터 끝까지 조정할 때 과도한 회전으로 인해 스토퍼가 손상되고 360° 회전하게 됩니다. 논스톱 회전. 조정 범위 제한은 270°입니다. 이에 주의하십시오.
설치
Switch off the power. Set threaded tubes into the power cord and control line.결선도에 따라 센서에 전원과 부하를 연결합니다.
노브를 이상적인 조건으로 돌립니다. (위에서 언급한 설정 방법 한 부분에 따라 설정을 정의하십시오.)
다음 상황에서는 오류 반응이 발생합니다.
1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2, 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다.
설치하기에 적합한 장소를 선택하십시오.
3、교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4, 근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.
다음 상황에서는 오류 반응이 발생합니다.
결함과 해결책
| 잘못 | 실패 원인 | 해결책 |
| 로드가 작동하지 않습니다. | 조명 조명이 잘못 설정되었습니다. | 부하 설정을 조정합니다. |
| 부하가 파손되었습니다. | 부하를 변경하십시오. | |
| 전원이 꺼져 있습니다. | 전원을 켜십시오. | |
| 부하는 항상 작동합니다. | 감지 영역에 연속적인 신호가 있습니다. | 감지 영역의 설정을 확인하세요. |
| 모션 신호가 감지되지 않으면 로드가 작동합니다. | 램프가 제대로 설치되지 않아 센서가 안정적인 신호를 감지하지 못합니다. | 설치 장소를 다시 조정하세요. |
| 움직이는 신호가 센서에 의해 감지됩니다(벽 뒤의 움직임, 작은 물체의 움직임 등). | 감지 영역의 설정을 확인하세요. | |
| 생명은 있지만 부하가 작동하지 않습니다 | 정의된 감지 영역이 너무 작습니다. | 감지 영역의 설정을 확인하세요. |
● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.
본 매뉴얼은 본 제품의 현재 컨텐츠 프로그래밍을 위한 것이므로 제조사에 의해 예고 없이 변경 및 수정될 수 있습니다! 회사의 허가 없이 사용설명서의 내용을 다른 목적으로 복사하는 것을 엄격히 금지합니다.
