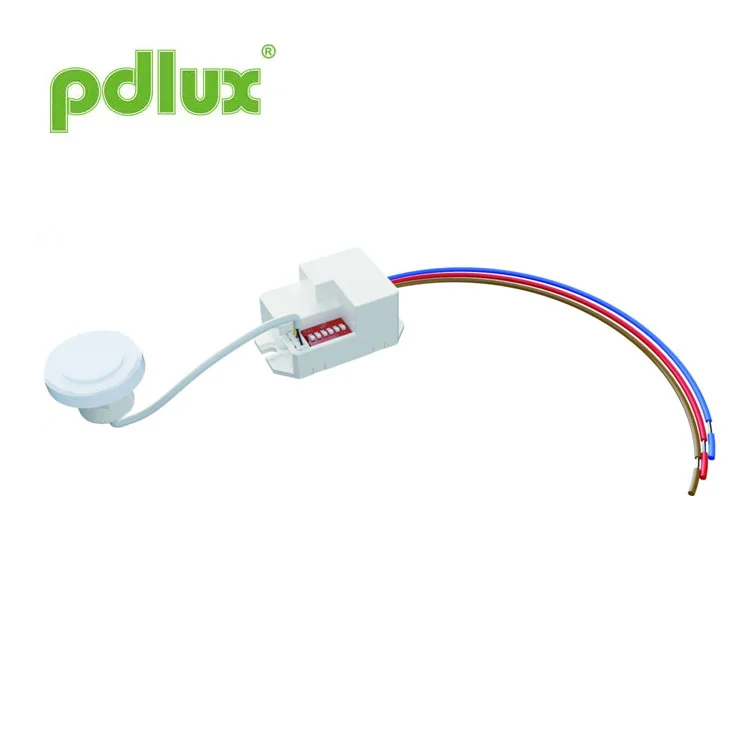

좁은 복도 및 계단을 위한 새로운 5.8GHz 원형 헤드 마이크로파 센서
Pdlux’s newly launched 5.8GHz Round Head Microwave Sensor for Narrow Corridors & Stairs is a high‑precision digital sensor with 360° detection based on the Doppler principle. The built‑in MCU enhances accuracy and reduces false triggers. Its compact, low‑profile design allows easy installation inside glass or plastic lighting fixtures or as a standalone device. The sensor operates with extremely low transmission power, resists environmental interference, and maintains stable frequency without drift across a wide temperature range. Ideal for energy‑saving and security applications in passageways, washrooms, elevators, homes, and public areas.
모델:PD-MB15F
문의 보내기

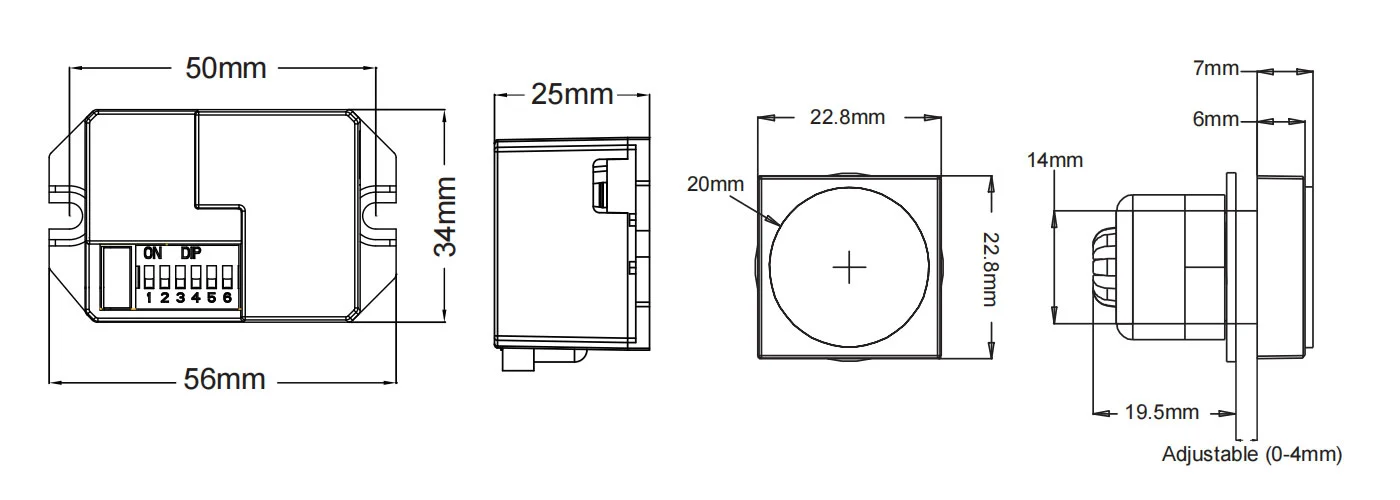

제품 크기
요약
감지 범위가 360°이고 작동 주파수가 5.8GHz인 고정밀 디지털 마이크로파 센서입니다. 이는 방출과 수신을 통합하는 도플러 원리를 기반으로 합니다. MCU(Micro Control Unit)를 채용해 정밀도를 대폭 높이고 고장률을 낮췄다. 외관이 섬세하고 구조가 컴팩트합니다. 부하에 독립적으로 연결하거나 갓을 사용하여 조명 내부에 쉽게 설치할 수 있습니다. 유리나 플라스틱으로 만들어졌습니다. 보안 보호 또는 에너지 절약을 위해 통로, 화장실, 엘리베이터, 가정 또는 기타 공공 장소에 널리 적용됩니다.
특징
1.비방사선 피해: 송신기 전력은 0.2mW 미만으로 인체에 해를 끼치지 않습니다.
2.강한 간섭 방지 능력은 -15℃ -+70℃의 온도 범위에서 작동할 수 있습니다.
3. 주파수는 일정하며 주파수 범위에서는 주파수 드리프트가 발생하지 않습니다.

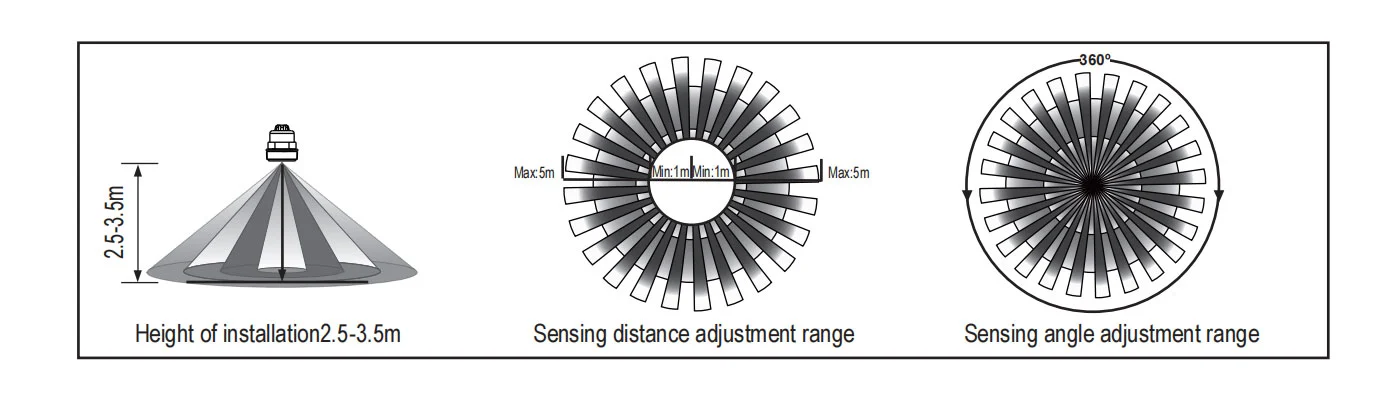

센서 정보

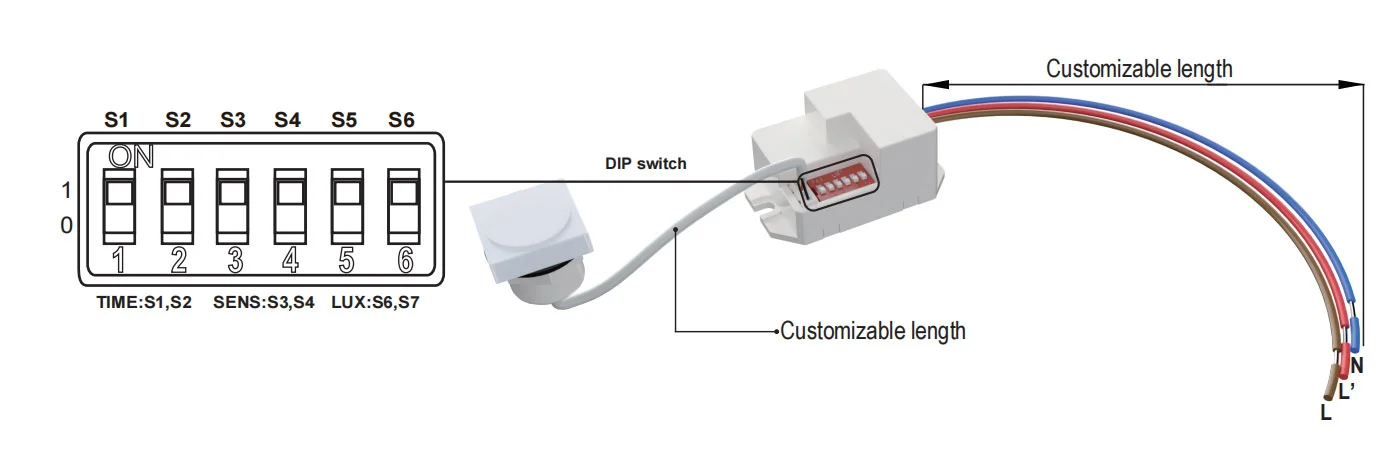

설정 방식: DIP 스위치
명세서
=| 전원 | 220-240VAC |
| 전원 주파수 | 50Hz |
| HF 시스템 | 5.8GHz(중심 주파수) CW 전파, ISM 대역 |
| 정격부하 | 800W 최대 텅스텐 200W 최대 형광등 및 LED |
| 보호 수준 | IP20, 클래스 II |
| 설치 앉아 | 실내, 천장 장착 |
| 전송 전력 | <0.2mW |
| 감지 각도 | 360° |
| 감지 범위 | 1m-2m-4m-5m(반경)(조정 가능) |
| 시간 설정 | 8초-3분-10분-15분, (조정 가능) |
| 조명 제어 | 10LUX-50LUX->2000LUX, (조정 가능 |
| 소비전력 | 약 0.5W |
| 작동 온도 | -15°C~+70°C |

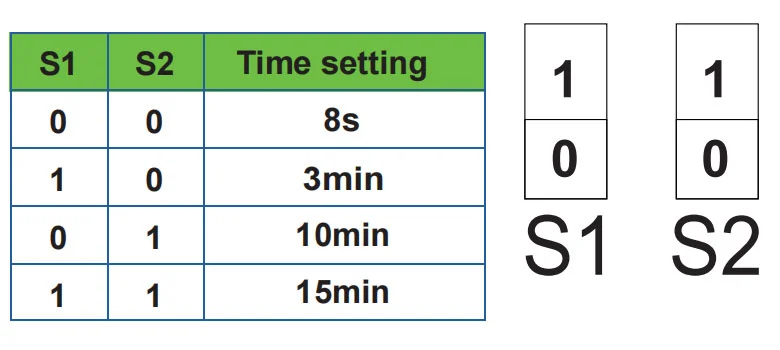

시간 설정 S1 S2
8초~15분으로 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다. 스위치를 ON으로 설정하는 것은 "1"이고, OFF로 설정하는 것은 "0"입니다.
주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 움직임은 타이머를 다시 시작하고 감지 범위에 사람이 있는 경우에만 조명이 계속 켜집니다.

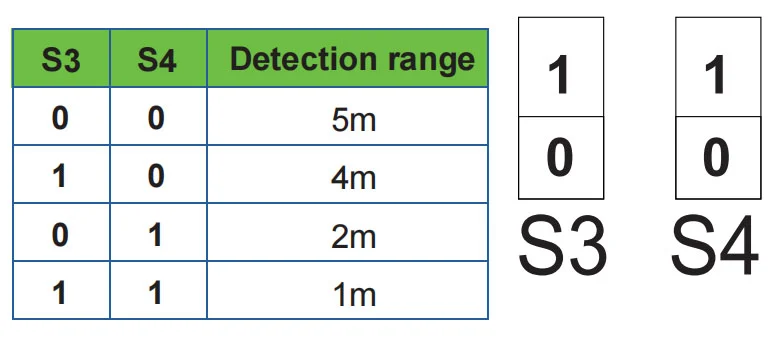

감지 범위 설정(감도) S3 S4
감지 범위는 3m 높이에 설치했을 때 지상에 투구되는 대략 원형의 반경을 나타내는 용어입니다. 스위치를 ON으로 설정하는 것은 "1"이고, OFF로 설정하는 것은 "0"입니다.
주의 사항: 이 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하십시오(최대값). 이는 나뭇잎과 커튼, 작은 동물의 날림 또는 전력망 및 전기 장비의 간섭으로 인한 잘못된 동작을 쉽게 감지하여 발생하는 비정상적인 반응을 피하기 위한 것입니다. 위에서 언급한 모든 사항은 오류 반응으로 이어질 것입니다. 제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요. 사람의 움직임으로 인해 센서 유도가 발생하므로 기능 테스트 중에는 센서가 계속 작동하지 않도록 유도 영역을 벗어나 움직이지 마십시오.

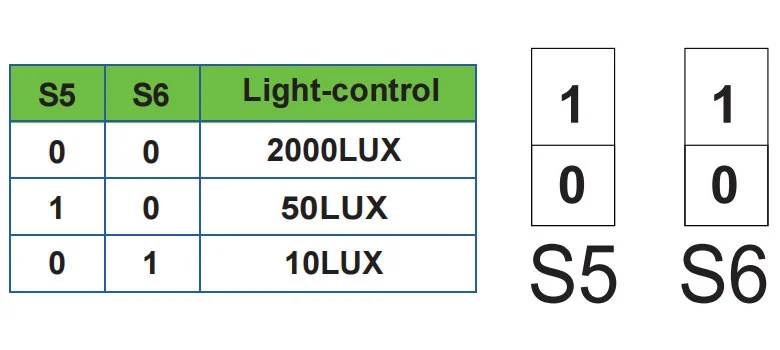

조명 제어 설정 S5 S6
10~>2000 LUX 범위에서 정의할 수 있습니다. 받는 사람 스위치를 ON으로 설정하면 "1", OFF로 설정하면 "0"이 됩니다.
본 매뉴얼은 본 제품의 현재 컨텐츠 프로그래밍을 위한 것이며, 제조사에 의해 예고 없이 변경 및 수정될 수 있습니다!
회사의 허가 없이 사용설명서의 내용을 다른 목적으로 복사하는 것을 엄격히 금지합니다.
| 잘못 | 실패 원인 | 해결책 |
| 로드가 작동하지 않습니다. | 조명 조명이 잘못 설정되었습니다. | 부하 설정을 조정합니다. |
| 부하가 파손되었습니다. | 부하를 변경하십시오. | |
| 전원이 꺼져 있습니다. | 전원을 켜십시오. | |
| 부하는 항상 작동합니다. | 감지 영역에 연속적인 신호가 있습니다. | 설정을 확인하세요. 감지 영역. |
| 부하가 있을 때 작동합니다. 모션 신호가 감지되지 않았습니다. | 램프가 제대로 설치되지 않아 센서가 작동하지 않습니다. 신뢰할 수 있는 신호를 감지합니다. | 설치 장소를 다시 조정하세요. |
| 움직임 신호가 센서에 의해 감지됩니다(움직임 벽 뒤, 작은 물체의 움직임 등) | 감지 영역의 설정을 확인하세요. | |
| 동작 신호가 감지되면 부하가 작동하지 않습니다. | 모션 속도가 너무 빠르거나 정의된 감지 영역이 너무 작습니다. | 감지 영역의 설정을 확인하세요. |
경고! 다음 상황에서는 오류 반응이 발생합니다.
1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2. 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3. 교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4. 근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 조작으로 인해 발생한 손실에 대해서는 제조사에서 책임을 지지 않습니다.
