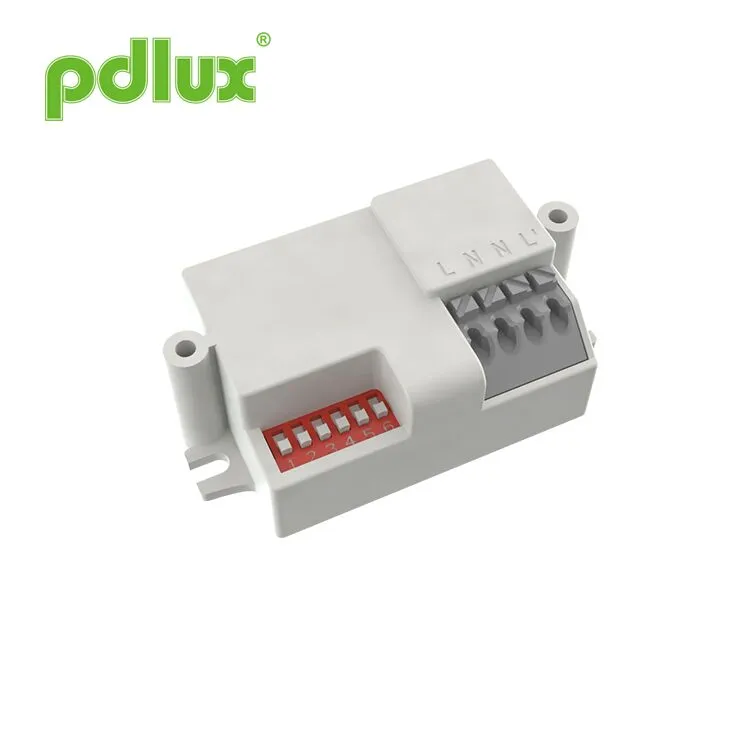

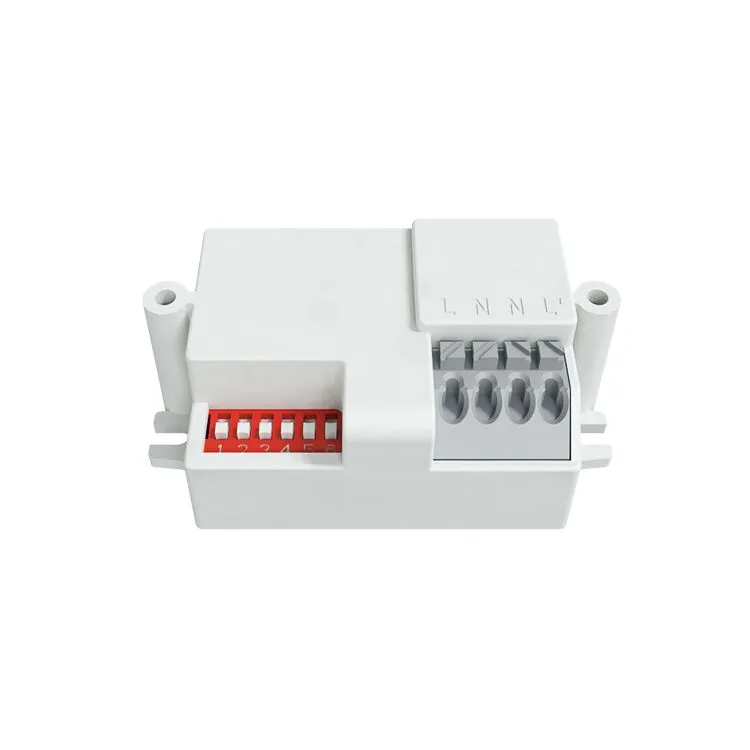

PDLUX PD-MV1031 360 ° 천장 마운트 마운트 전자 레인지 모션 센서 자동 켜기/끄기 조명
이것은 감지 범위가 360 °이고 작동 주파수는 5.8GHz 인 하이 프리렉션 디지털 마이크로파 센서입니다. 방출 및 수신을 통합하는 도플러 원칙을 기반으로합니다. MCU (Micro Control Unit)를 채택하여 정밀도를 크게 높이고 고장 속도를 줄입니다. 외관이 섬세하고 구조가 작습니다. 유리 나 플라스틱으로 만든 전등 갓으로 조명 내부에 부하에 독립적으로 연결되거나 쉽게 설치 될 수 있습니다. 통로, 화장실, 엘리베이터, 가구 또는 기타 공공 장소에 보안 보호 또는 에너지 절약을 위해 널리 적용됩니다.
문의 보내기

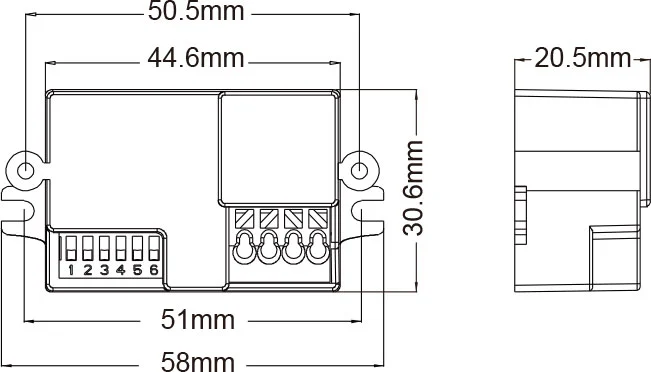

제품 크기
요약
이것은 감지 범위가 360 °이고 작동 주파수는 5.8GHz 인 하이 프리렉션 디지털 마이크로파 센서입니다. 방출 및 수신을 통합하는 도플러 원칙을 기반으로합니다. MCU (Micro Control Unit)를 채택하여 정밀도를 크게 높이고 고장 속도를 줄입니다. 외관이 섬세하고 구조가 작습니다. 유리 나 플라스틱으로 만든 전등 갓으로 조명 내부에 부하에 독립적으로 연결되거나 쉽게 설치 될 수 있습니다. 통로, 화장실, 엘리베이터, 가구 또는 기타 공공 장소에 보안 보호 또는 에너지 절약을 위해 널리 적용됩니다.
특징
1. 방사선 손상 : 송신기 전력은 0.2MW보다 낮아 인체에 해를 끼치 지 않습니다.
2.Strong Anti -interference 능력은 -15 ° -+70 ℃의 온도 범위에서 작동 할 수 있습니다.
3. 주파수는 일정하고 주파수 드리프트는 주파수 범위에서 발생하지 않습니다.
센서 정보

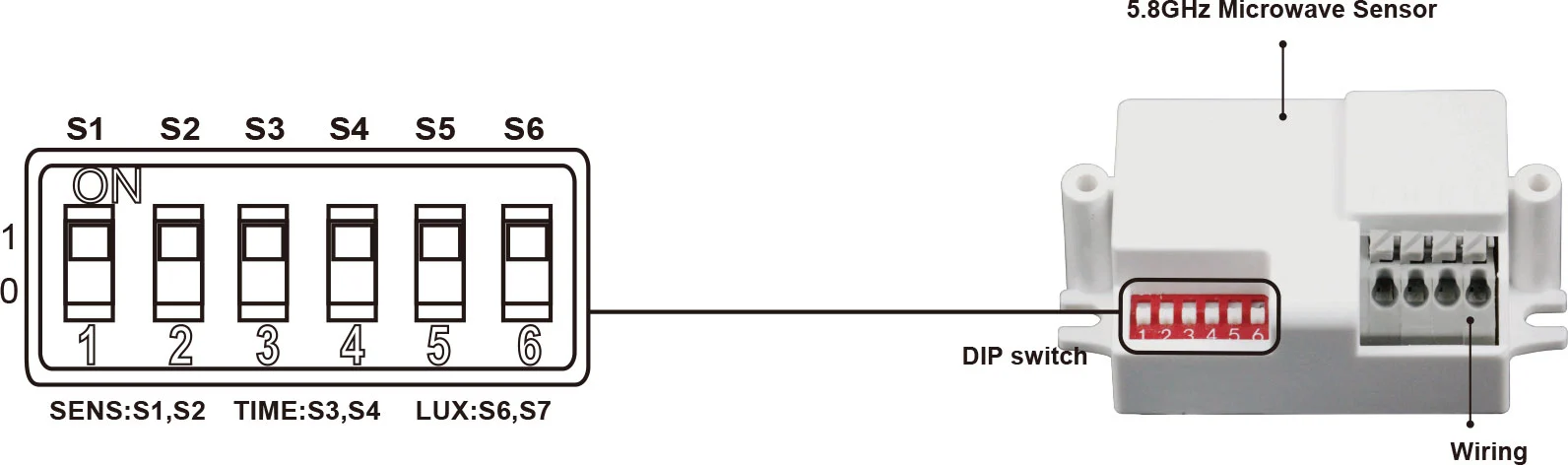

설정 방식 : 딥 스위치
명세서
| 전원 : | 100-277vac |
| 전력 주파수 : | 50/60Hz |
| HF 시스템 : | 5.8GHz (중심 주파수) CW 전기파, ISM 대역 |
| 정격 하중 : | 800W Max.tungsten (220-277vac) 200W Max.Fluorescent & LED (220-277vac) 400W Max.tungsten (100-130vac) 100W MAX.FLUORESTIC & LED (100-130VAC) |
| 보호 수준 : | IP20, 클래스 II |
| 전송 전력 : | <0.2MW |
| 감지 각도 : | 360 ° |

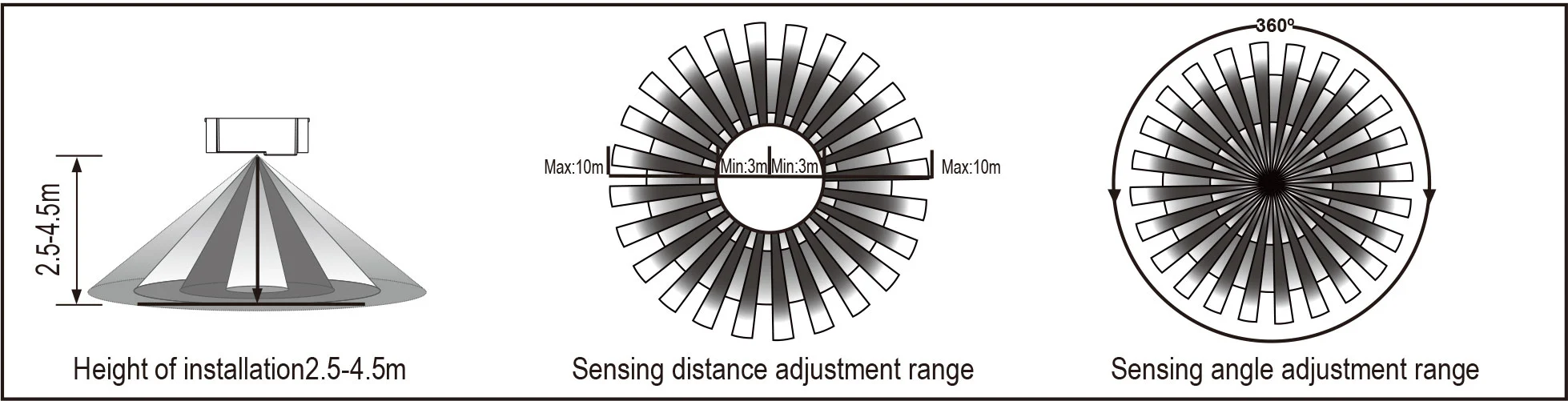

| 탐지 범위 : | 3m-5m-7m (반경) (조절 가능) |
| 시간 설정 : | 5SEC-12SEC-200SEC, (조정 가능) |
| 조명 제어 : | 10LUX-50LUX-> 2000LUX, (조정 가능) |
| 설치 SIT : | 실내, 천장 장착 |
| 전력 소비 : | 약 0.5W |
| 작업 온도 : | -15 ° C ~+70 ° C |

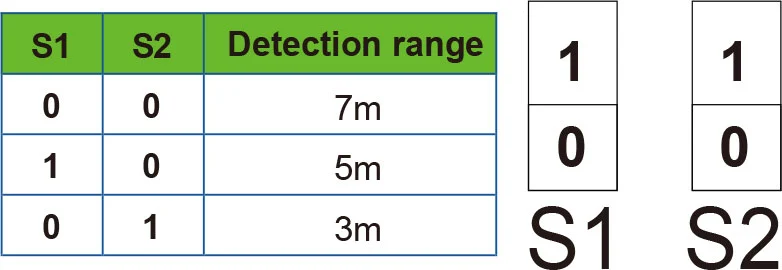

감지 범위 설정 (감도) S1 S2
탐지 범위는 3m 높이에 설치 될 때지면에 대략 원조의 반경을 설명하는 데 사용되는 용어입니다. 스위치를 켜기로 설정하는 것은 "1"이며 "0"입니다.
통지 :이 제품을 사용할 때는 잎과 커튼, 작은 동물 또는 전력망 및 전기 장비의 간섭으로 인해 잘못된 움직임을 쉽게 감지함으로써 발생하는 비정상적인 반응을 피하기 위해 민감도 (탐지 범위)를 적절한 값으로 조정하십시오. 위에서 언급 한 모든 것은 오류 반응으로 이어질 것입니다. 제품이 정상적으로 작동하지 않으면 감도를 적절하게 낮추고 테스트하십시오. 인간의 움직임은 센서 유도를 유발할 것이므로 기능 테스트를받을 때 유도 영역을 떠나 센서 연속 작업을 방지하기 위해 움직이지 마십시오.

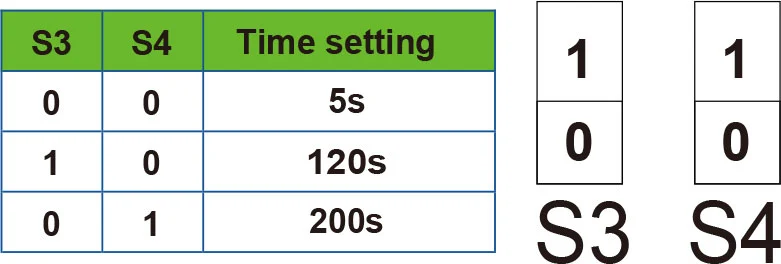

시간 설정 S3 S4
5 초에서 200 초까지 정의 할 수 있습니다. 이 시간 전에 감지 된 모든 움직임은 타이머를 다시 시작합니다. 감지 범위 조정 및 보행 테스트 수행을위한 가장 짧은 시간을 선택하는 것이 좋습니다. 스위치를 켜기로 설정하는 것은 "1"이며 "0"입니다.
그것은 주로 신호가 감지 된 순간부터 조명 자동 오프까지 지연 시간을 조정하기위한 것입니다. 실제 요구에 대한 지연 시간을 정의 할 수 있습니다. 그러나 전자 레인지 센서는 연속 감지의 기능, 즉 지연 시간 경과 전에 감지 된 모든 움직임이 타이머를 다시 시작하고 감지 범위에 인간이있는 경우에만 빛이 계속 유지되기 때문에 에너지 절약을 위해 시간 지연 시간을 더 잘 낮출 수 있습니다.

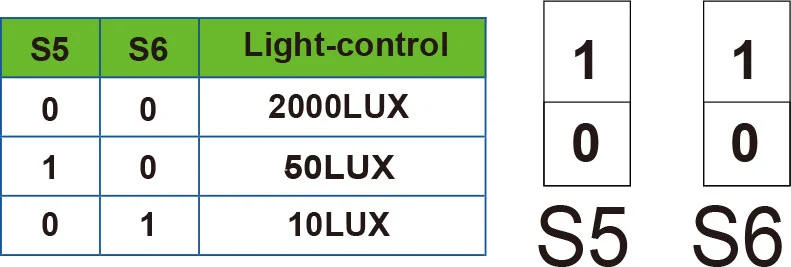

조명 제어 설정 S5 S6
10 ~> 2000 Lux 범위로 정의 할 수 있습니다. 켜기로 설정하는 것은 "1"이며 "0"입니다.
이 매뉴얼은이 제품의 현재 컨텐츠 프로그래밍을위한 것이므로 통지없이 제조업체의 변경 및 수정이 있습니다!
회사의 허가없이 다른 목적으로 명령 매뉴얼의 내용을 복사하는 것은 엄격히 금지되어 있습니다.
| 잘못 | 실패 원인 | 해결책 |
| 부하가 작동하지 않습니다. | 광 조명이 잘못 설정됩니다. | 하중 설정을 조정하십시오. |
| 부하는 항상 작동합니다. | 하중이 고장났습니다. | 부하를 변경하십시오. |
| 전원이 꺼져 있습니다. | 전원을 켜십시오. | |
| 감지 영역에는 연속 신호가 있습니다. | 감지 영역의 설정을 확인하십시오. | |
| 모션 신호가 감지되지 않은 경우로드가 작동합니다. | 센서가 안정적인 신호를 감지하지 못하도록 램프가 잘 설치되어 있지 않습니다. | 설치 장소를 다시 조정하십시오. |
| 움직이는 신호는 센서에 의해 감지됩니다 (벽 뒤의 움직임, 작은 물체의 움직임 등) | 감지 영역의 설정을 확인하십시오. | |
| 모션 신호가 감지 될 때 부하가 작동하지 않습니다. | 모션 속도가 너무 빠르거나 정의 된 감지 영역이 너무 작습니다. | 감지 영역의 설정을 확인하십시오. |
경고! 다음 상황은 오류 반응으로 이어질 것입니다.
1. 흔들리는 물체에 설치되면 오류 반응이 발생합니다.
2. 바람에 의해 흔들리는 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 적절한 설치 장소를 선택하십시오.
3. 트래픽이 바쁜 곳에 설치되면 오류 반응이 발생합니다.
4. 근처의 일부 장비에 의해 생성 된 스파크는 오류 반응으로 이어질 것입니다.
● 사본 설치로 확인하십시오.
● 안전 목적으로 설치 및 제거 작업 전에 전원을 차단하십시오.
● 부적절한 운영으로 인한 손실은 제조업체가 책임을지지 않습니다.
