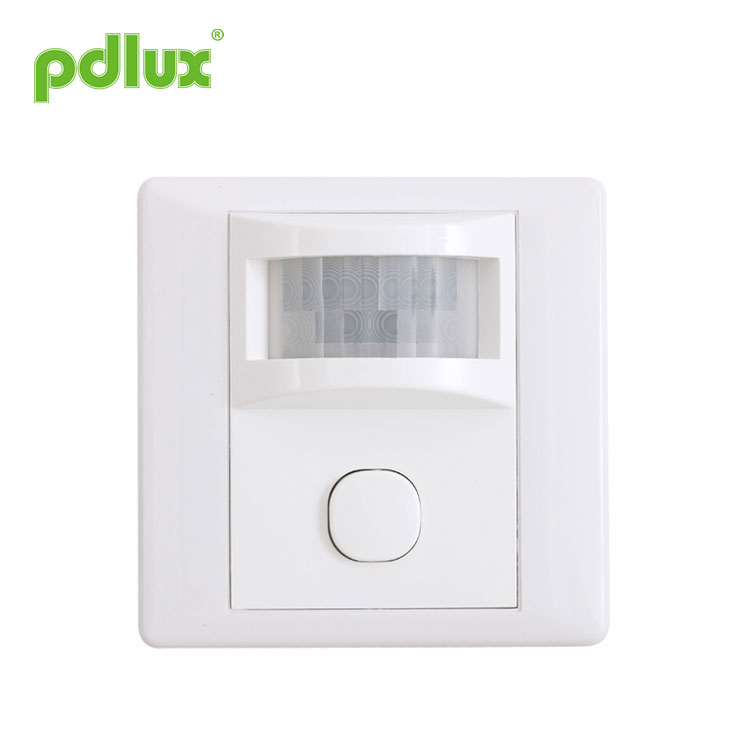

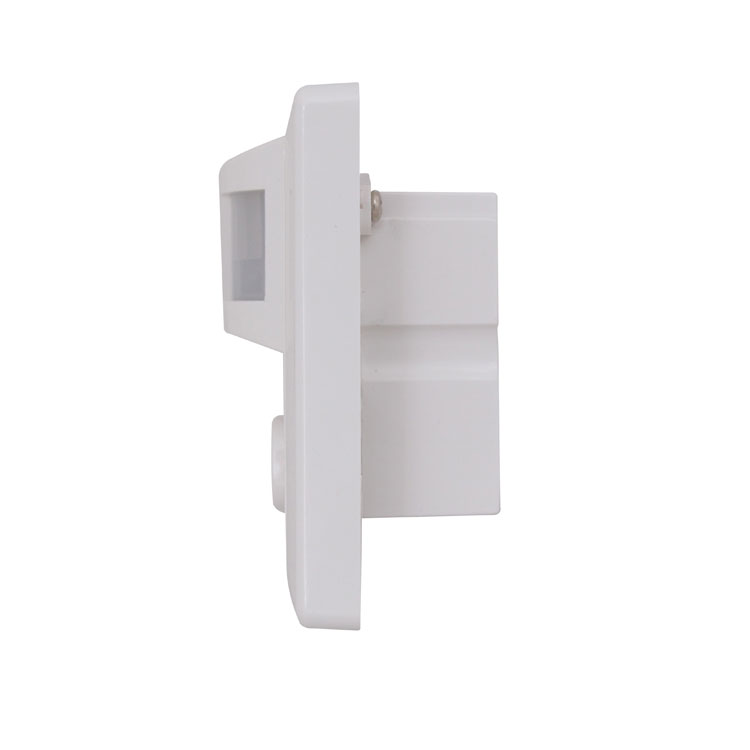

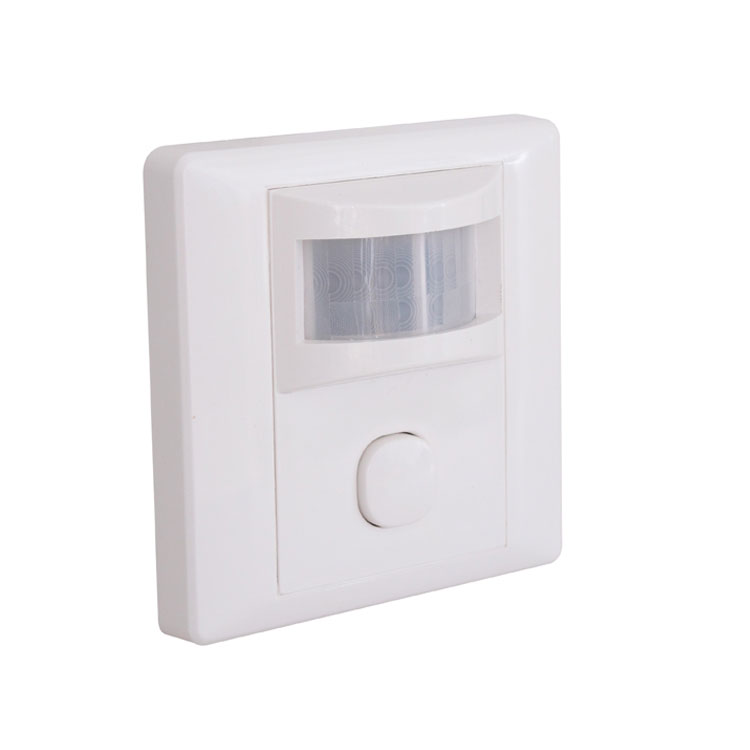

120도 감지 PIR 모션 센서
우리 공장에서 120도 감지 PIR 모션 센서를 구입하면 안심할 수 있으며 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
모델:PD-PIR134B / PD-PIR134C
문의 보내기
적외선 센서 PD-PIR134B / PD-PIR134C 지침
요약
120도 감지 PIR 모션 센서는 새로운 에너지 절약형 스위치로 집적 회로와 우수한 감도 감지기(SMT 채택)를 채택했습니다. 자동화, 편의성, 안전성, 에너지 절약 및 실용성 기능을 모았습니다. 넓은 감지 범위는 상하, 좌우 서비스 필드로 구성됩니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 영역에 들어가면 제어된 부하를 즉시 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 사용 범위가 넓습니다. 전원 표시 및 감지 표시 기능이 있습니다.
명세서
센서 정보
기능
감지 필드: 감지 필드는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다. (다음 다이어그램 참조) 그러나 움직이는 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 식별할 수 있습니다. 조명 제어는 소비자의 희망에 따라 조정될 수 있습니다. "달" 위치(최소)에서 조정되면 10LUX 미만의 조명 제어에서만 작동할 수 있습니다. "태양" 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참조하세요.
시간 설정 연속 추가 : 1차 유도 후 2차 유도 신호를 받으면 1차 설정 기본으로 나머지 시간을 한 번 더 계산합니다.(설정 시간)
시간 설정은 조정 가능합니다. 소비자의 희망에 따라 설정할 수 있습니다. 최소 시간은 8초±3초입니다. 최대값은 7분±2분입니다.
스위치 : 밀어 넣으면 “자동” 상태가 되고, 밀어 넣으면 “OFF” 상태가 됩니다.
PD-PIR134C는 2선식 입력 패턴을 사용하므로 기존 수동 스위치를 직접 교체하는 것이 설치가 더 편리합니다. 스위치를 교체하고 새 라인을 설치해야 하면 많은 문제를 제거할 수 있습니다.
설치
전원을 끄십시오.
센서 기판면과 못을 떼어냅니다.
연결 배선도에 따라 전원과 부하 배선을 센서에 연결합니다.
센서가 선택한 위치에 고정됩니다.
보드 표면을 덮은 후 전원을 켜고 테스트할 수 있습니다.
시험
제어등 손잡이를 시계 반대 방향으로 최대("태양" 위치)로 돌리고, 시간 손잡이를 시계 반대 방향으로 돌려 최소로 돌립니다.
전원을 켜면 제어된 부하가 5~10초 후에 작동하고, 인덕터 신호가 없는 조건에서 부하가 5~30초 내에 작동을 멈춰야 합니다.
첫 번째가 나온 후 5~10초 후에 다시 감을 잡는다. 로드가 작동해야 하며 5~15초 내에 작동이 중지됩니다.
조명 조절 손잡이를 시계 방향으로 최소한으로 돌리면 인덕터 부하가 10LUX 이상의 주변광에서 부하 작동을 멈춘 후 작동하지 않아야 하며, 감지 창을 불투명한 물체(수건 등)로 덮으면 부하가 작동해야 합니다. 인덕터 신호가 없는 조건에서 부하가 5~15초 이내에 작동을 멈추는 것은 정상입니다.
일부 문제 및 해결 방법
1. 부하가 작동하지 않습니다.
ㅏ. 전원과 부하를 확인하십시오.
비. 기능 스위치가 "자동" 상태인 경우.
씨. 부하가 좋다면.
디. 작업등이 조명 제어와 일치하는지 확인하십시오.
2. 감도가 좋지 않습니다.
ㅏ. 감지창 전면이 신호 수신을 방해하는 영향을 미치는지 확인하십시오.
비. 주변온도를 확인해주세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이를 확인해주세요.
이자형. 움직이는 방향이 올바른 경우.
3. 센서는 부하를 자동으로 차단할 수 없습니다.
ㅏ. 감지 영역에 지속적인 센서 신호가 있는 경우.
비. 시간 설정을 가장 길게 설정하는 경우.
씨. 힘이 지시에 일치하는 경우에.
디. 센서 근처의 온도가 변하는 경우. (에어컨, 중앙난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 구성 요소는 효과가 없을 가능성이 있어 일부 문제가 발생할 수 있습니다. 설계 시 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
요약
120도 감지 PIR 모션 센서는 새로운 에너지 절약형 스위치로 집적 회로와 우수한 감도 감지기(SMT 채택)를 채택했습니다. 자동화, 편의성, 안전성, 에너지 절약 및 실용성 기능을 모았습니다. 넓은 감지 범위는 상하, 좌우 서비스 필드로 구성됩니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 영역에 들어가면 제어된 부하를 즉시 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 사용 범위가 넓습니다. 전원 표시 및 감지 표시 기능이 있습니다.
명세서
|
전원: 100-130V/AC 220-240V/AC 전원 주파수: 50/60Hz 정격 부하: PD-PIR134B: 400W 최대 텅스텐(100-130V/AC) 100W 최대 형광등(100-130V/AC) 600W 최대 텅스텐(220-240V/AC) 150W 최대 형광등(220-240V/AC) PD-PIR134C: 100W 최대 텅스텐(100-130V/AC) 200W 최대 텅스텐(220-240V/AC) |
조명 제어: <10LUX~2000LUX(조정 가능) 시간 설정: 최소:8초±3초 최대:7min±2min (조정가능) 감지 각도: 120° 감지 각도: 최대 9m (<24°C) 작동 온도: -10°C~+40°C 작동 습도: <93%RH 설치 높이: 1m~1.6m 소비전력 : 0.45W(정적 0.1W) |
센서 정보
기능
감지 필드: 감지 필드는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다. (다음 다이어그램 참조) 그러나 움직이는 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 식별할 수 있습니다. 조명 제어는 소비자의 희망에 따라 조정될 수 있습니다. "달" 위치(최소)에서 조정되면 10LUX 미만의 조명 제어에서만 작동할 수 있습니다. "태양" 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참조하세요.
시간 설정 연속 추가 : 1차 유도 후 2차 유도 신호를 받으면 1차 설정 기본으로 나머지 시간을 한 번 더 계산합니다.(설정 시간)
시간 설정은 조정 가능합니다. 소비자의 희망에 따라 설정할 수 있습니다. 최소 시간은 8초±3초입니다. 최대값은 7분±2분입니다.
스위치 : 밀어 넣으면 “자동” 상태가 되고, 밀어 넣으면 “OFF” 상태가 됩니다.
PD-PIR134C는 2선식 입력 패턴을 사용하므로 기존 수동 스위치를 직접 교체하는 것이 설치가 더 편리합니다. 스위치를 교체하고 새 라인을 설치해야 하면 많은 문제를 제거할 수 있습니다.
설치
전원을 끄십시오.
센서 기판면과 못을 떼어냅니다.
연결 배선도에 따라 전원과 부하 배선을 센서에 연결합니다.
센서가 선택한 위치에 고정됩니다.
보드 표면을 덮은 후 전원을 켜고 테스트할 수 있습니다.
시험
제어등 손잡이를 시계 반대 방향으로 최대("태양" 위치)로 돌리고, 시간 손잡이를 시계 반대 방향으로 돌려 최소로 돌립니다.
전원을 켜면 제어된 부하가 5~10초 후에 작동하고, 인덕터 신호가 없는 조건에서 부하가 5~30초 내에 작동을 멈춰야 합니다.
첫 번째가 나온 후 5~10초 후에 다시 감을 잡는다. 로드가 작동해야 하며 5~15초 내에 작동이 중지됩니다.
조명 조절 손잡이를 시계 방향으로 최소한으로 돌리면 인덕터 부하가 10LUX 이상의 주변광에서 부하 작동을 멈춘 후 작동하지 않아야 하며, 감지 창을 불투명한 물체(수건 등)로 덮으면 부하가 작동해야 합니다. 인덕터 신호가 없는 조건에서 부하가 5~15초 이내에 작동을 멈추는 것은 정상입니다.
|
노트 전기 기술자 또는 숙련된 사람이 설치할 수 있습니다. 불안한 대상은 설치 기준면으로 볼 수 없습니다. 감지창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다. 온도 변화 구역(예: 에어컨, 중앙 난방 장치 등) 근처에 설치하지 마십시오. 설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오. |
 |
일부 문제 및 해결 방법
1. 부하가 작동하지 않습니다.
ㅏ. 전원과 부하를 확인하십시오.
비. 기능 스위치가 "자동" 상태인 경우.
씨. 부하가 좋다면.
디. 작업등이 조명 제어와 일치하는지 확인하십시오.
2. 감도가 좋지 않습니다.
ㅏ. 감지창 전면이 신호 수신을 방해하는 영향을 미치는지 확인하십시오.
비. 주변온도를 확인해주세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이를 확인해주세요.
이자형. 움직이는 방향이 올바른 경우.
3. 센서는 부하를 자동으로 차단할 수 없습니다.
ㅏ. 감지 영역에 지속적인 센서 신호가 있는 경우.
비. 시간 설정을 가장 길게 설정하는 경우.
씨. 힘이 지시에 일치하는 경우에.
디. 센서 근처의 온도가 변하는 경우. (에어컨, 중앙난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 구성 요소는 효과가 없을 가능성이 있어 일부 문제가 발생할 수 있습니다. 설계 시 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
