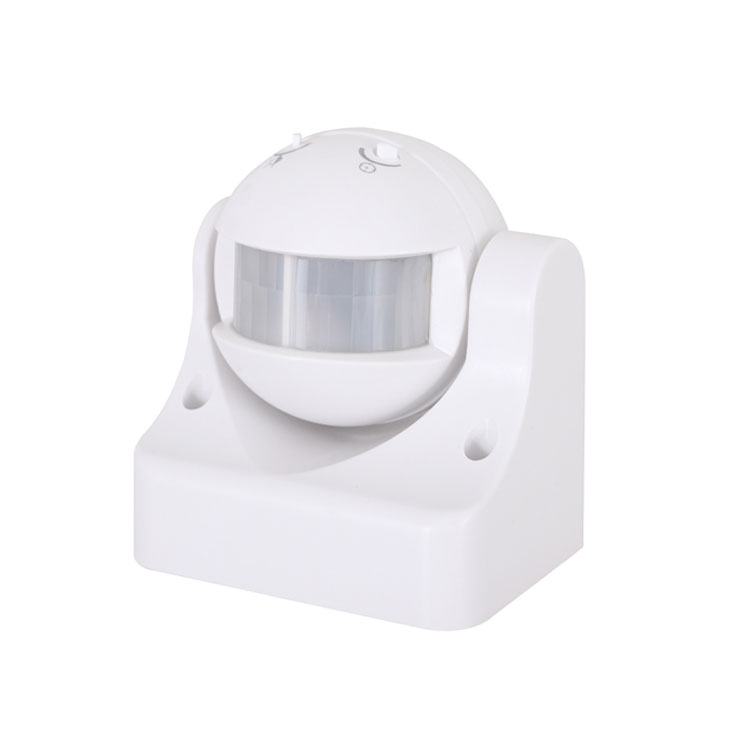

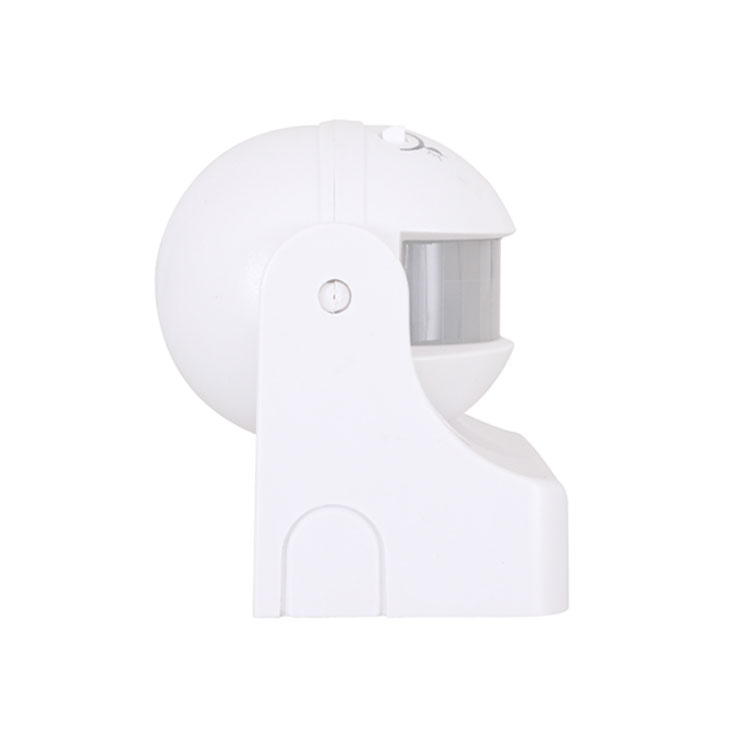

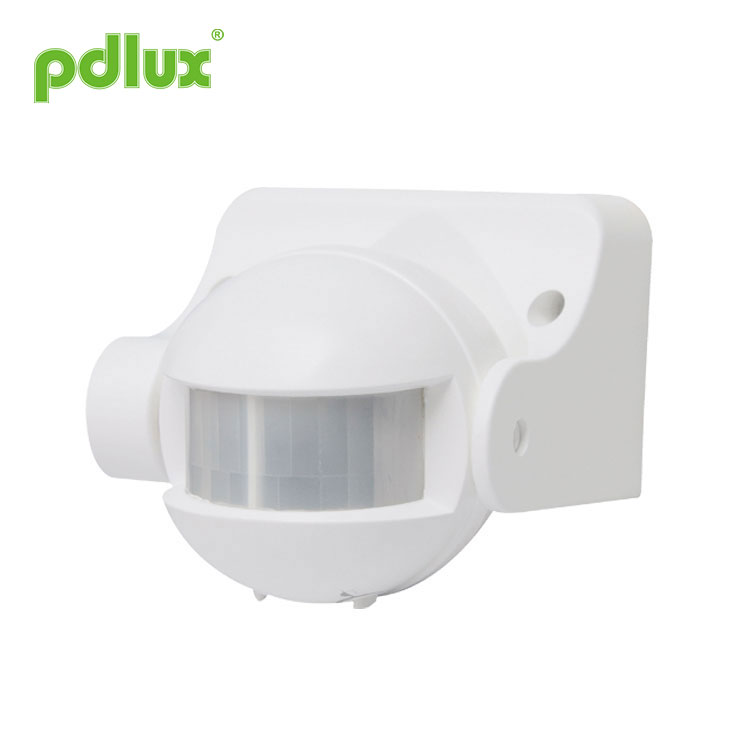

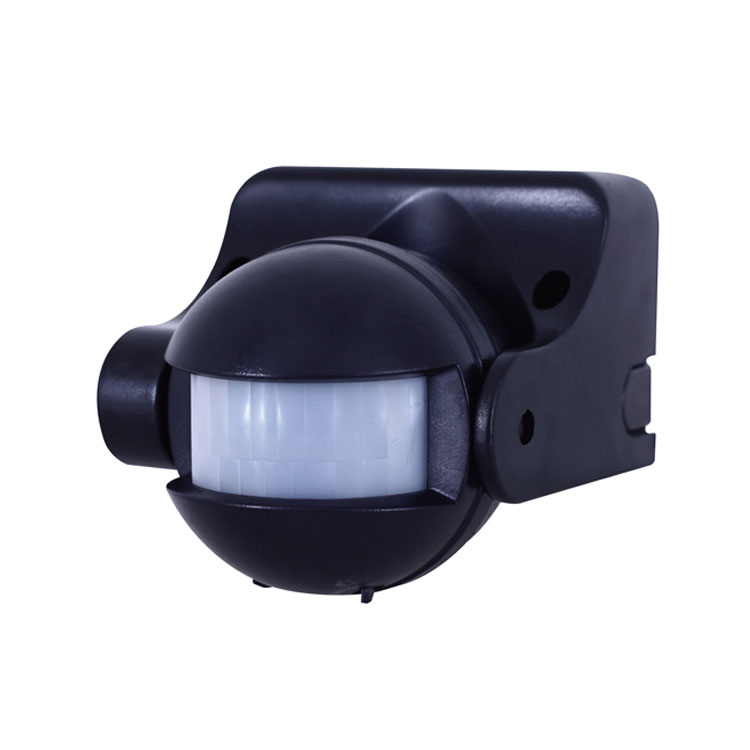

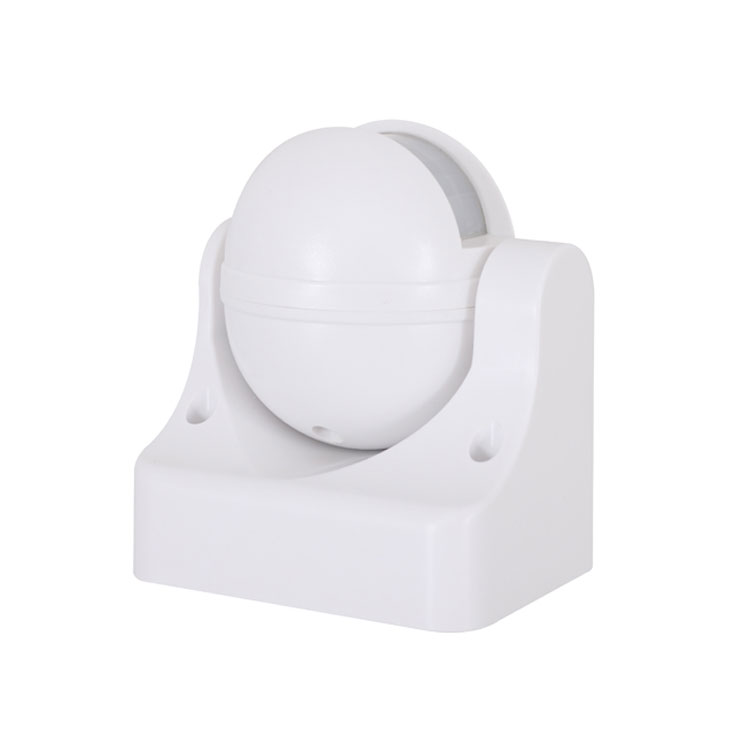

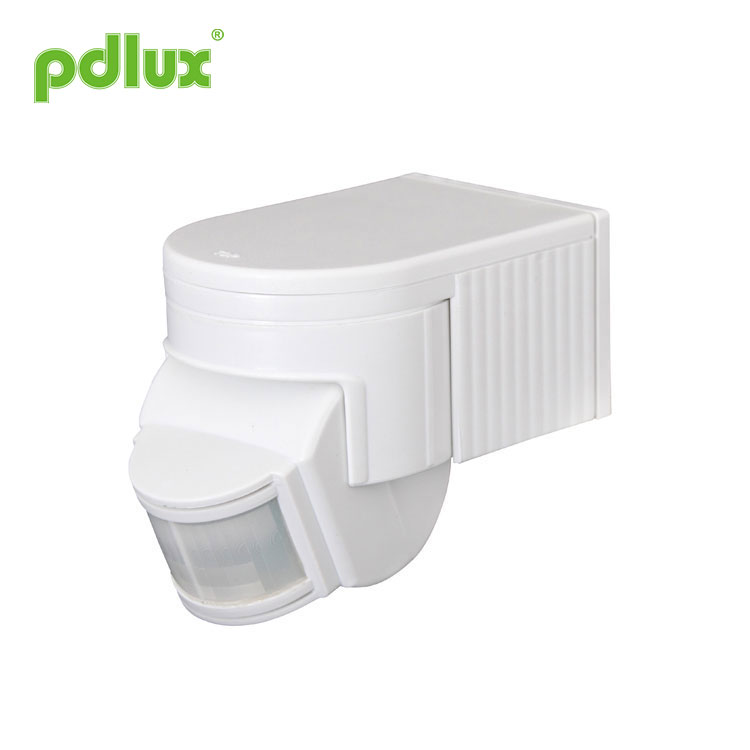

IP44 방수 적외선 센서

PD-PIR109-Z 적외선 모션 센서 지침

요약

IP44 방수 적외선 센서는 고급 디지털 제어 적외선 초전 지능형 센서 제품입니다. MCU를 사용하여 스위치 정보를 정확하게 계산하고 정현파의 영점에서 켜지도록 릴레이를 정확하게 제어하여 각 부하가 켜지도록합니다. 정현파의 영점에서 정현파 고전압을 켰을 때 기존 제어 모드로 인한 돌입 전류 문제, 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 릴레이가 방지됩니다. 부하에서 전압.

현재 전기 부하의 다양 화로 인해, 특히 LED 램프, 에너지 절약형 램프 및 형광등은 모두 정전 용량이 다른 커패시터를 가지고 있습니다. 이것은 릴레이에 대한 재앙입니다. 때때로 50W LED 램프는 80 ~ 120A의 서지 전류를 생성 할 수 있습니다. 10A 일반 릴레이는 돌입 전류의 3 배만 견딜 수 있으며 릴레이가 며칠 또는 여러 번 끊어 질 가능성이 있습니다. 이것이 시장에 나와있는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다.

이 문제를 극복하기 위해 IP44 방수 적외선 센서는 정현파가 제로 전위 일 때 부하를 켜기 위해 고급 디지털 정밀 계산을 채택하여 부하 서지 전류 문제를 해결하여 부하 용량을 크게 향상시키고 서비스 수명을 연장합니다. product 양산 센서 기술의 최신 제어 방식으로 모든 부하를 쉽게 제어 할 수 있습니다. 중형 및 고급 제품입니다. 기존 버전에 비해 비용이 많이 들지만 제품의 신뢰성과 수명이 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고, 마음의 평화를 선택하고, 안전을 선택하는 것과 같습니다.

IP44 방수 적외선 센서에는 스위칭 전원 공급 장치 버전과 커패시터 강압 버전이 있습니다. 스위칭 전원 공급 장치 버전의 작동 전압은 최대 100V-277V이고 대기 전력 소비는 0.5W 미만입니다. 원칙적으로 용량 성 강압 버전은 단일 전압 만 가질 수 있으며 대기 전력 소비는> 0.7W입니다. 제품을 선택할 때 고려해야합니다.

명세서

> LUX 조정 :
LUX는 환경의 조도를 나타냅니다. LUX 조정 노브를 조정하면 센서를 인덕션에 연결하려는 조도를 선택할 수 있습니다. 자신에게 맞는 습관을 선택하십시오.
20LUX 솔루션의 일부 선택 사항이 조명됩니다. 일부는 50LUX 주변 조명을 유도 조명으로 선택하고 일부는 LUX 조정 노브를 최대로 조정하는 한 언제든지 유도 조명으로 선택합니다.

> 시간 조정 :
시간 조정 노브는 센서가 빛을 감지 한 후 시간을 조정하는 데 사용되며 사용자는 유도 후 지연 시간을 합리적으로 선택할 수 있습니다.

센서 정보

설치 및주의 사항

IP44 방수 적외선 센서는 설치가 매우 편리하며 정확한 설치에 적합한 위치를 선택하고 환경 간섭이 큰 장소에 센서를 설치하지 마십시오. 예를 들어, 에어컨 포트, 열원 포트 및 기타 위치. 이러한 위치는 센서의 작동을 유발할 수 있으므로 설치 위치를 선택하고 전원 케이블을 부하 케이블에 올바르게 연결 한 후 전원을 켤 수 있습니다.

1. 먼저 TIME을 최소로 조정 한 다음 LUX를 최대 (낮 동안의 작업 위치)로 조정하고 유도를 테스트합니다.

2. 테스트 중에 센서에 불이 들어 오면 센서 앞에 아무도 없습니다. 램프가 꺼질 때까지 기다려야하며 3 초 후 다시 인체 움직임에 의해 트리거됩니다. 항상 중간에 조명을 움직이는 사람이 있으면 항상 켜져 있고 끌 수 없습니다.

3. 위의 예비 테스트가 정상이면 적절한 LUX 값과 지연 시간을 선택할 수 있습니다.

연결 와이어 다이어그램

L 브라운 N 블루 L '레드 L과 n을 전원으로 연결하십시오. L '과 n을 부하와 연결합니다.

1ã € 전원 차단;
2ã € 바닥 덮개의 나사를 풀고 배선 구멍을 열고 전원 와이어를 통과시키고 바닥 덮개를 통해 부하를받습니다.
3ã € 선택한 위치에 팽창 된 나사로 하단 덮개를 고정합니다.
4ã € 연결 와이어 다이어그램에 따라 전원 및 부하 와이어를 연결 와이어 열에 연결합니다.
5ã € 센서를 하단 덮개에 놓고 나사를 단단히 비틀어 전기를 공급하고 테스트합니다.

테스트

> 조명 조절기를 시계 방향으로 최대 (SUN)로 돌리고 시간 조절기를 시계 반대 방향으로 돌려 최소로 돌리십시오.
> 전원을 켜면 표시등이 30 초 동안 깜박이고 작동 상태로 들어갑니다.
> 부하가 처음으로 꺼지면 5 초 후에 다시 감지하면 부하가 작동하고 표시등이 빨간색으로 켜집니다. 부하가 5 초 이내에 작동을 중지해야합니다.
> LUX 노브를 시계 반대 방향으로 최소로 돌리십시오. 조명 제어가 10LUX 이상일 때 테스트하면 부하가 작동을 멈춘 후 유도 부하가 작동하지 않습니다. 불투명 한 물체 (타월 등)로 감지 창을 덮으면 부하가 작동해야하며, 유도 신호가없는 상태에서 5 초 이내에 부하가 작동을 멈추는 것이 규칙적입니다.

IP44 방수 적외선 센서 참고 사항
> 전기 기사 또는 숙련 된 사람이 설치해야합니다.
> 불안정한 물체에 설치하지 마십시오.
> 탐지에 영향을 미치기 위해 탐지 창 앞에 방해물과 움직이는 물체가 없어야합니다.
> 공기 상태, 중앙 난방 등과 같은 기온 변화 구역 근처에 설치하지 마십시오.
> 안전을 고려하여 설치 후 히치를 찾을 때 덮개를 열지 마십시오.
> 제품의 사용 방법과 기능에 차이가있을 경우에는 제품을 우선으로 하시고 추가로 알려 드리지 않도록 부탁드립니다.

몇 가지 문제와 해결 방법
1ã € 부하가 작동하지 않습니다.
A : 전원과 부하의 연결 배선이 올바른지 확인하십시오.
b : 부하가 좋은지 확인하십시오;
c : 작업 조명 세트가 조명 제어에 해당하는지 확인하십시오.

2ã € 감도가 나쁩니다.
A : 신호를 수신하기 위해 감지 창 앞에 방해가 있는지 확인하십시오.
b : 주변 온도가 너무 높은지 확인하십시오.
c : 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
d : 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e : 이동 방향이 올바른지 확인하십시오.

3ã € 센서는 부하를 자동으로 차단할 수 없습니다.
A : 감지 필드에 지속적인 신호가 있는지 확인하십시오.
b : 시간 설정이 가장 긴지 확인하십시오.
c : 전원이 지침에 해당하는지 확인하십시오.
d : 공기 상태 또는 중앙 난방 등과 같이 센서 근처의 온도가 분명하게 변하는 지 확인하십시오.



• 사전 설치로 확인하십시오.
• 설치 및 제거 작업 전에 전원 공급을 차단하십시오.
• 안전을 위해 전원을 차단했는지 확인하십시오.
• 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.

우리는 제품의 품질과 신뢰성을 높이기 위해 최선을 다하고 있지만, 모든 전자 부품은 비 효율화 될 가능성이있어 문제가 발생할 수 있으며, 설계시 중복 설계에주의를 기울이고 문제를 피하기 위해 안전 할당량을 채택했습니다.
본 매뉴얼은 본 제품의 현재 콘텐츠 프로그래밍을위한 것으로, 제조사에 예고없이 변경 및 수정 될 수 있습니다!
이 지침은 당사의 허가없이 다른 용도로 복사해서는 안됩니다.
