벽 적외선 센서

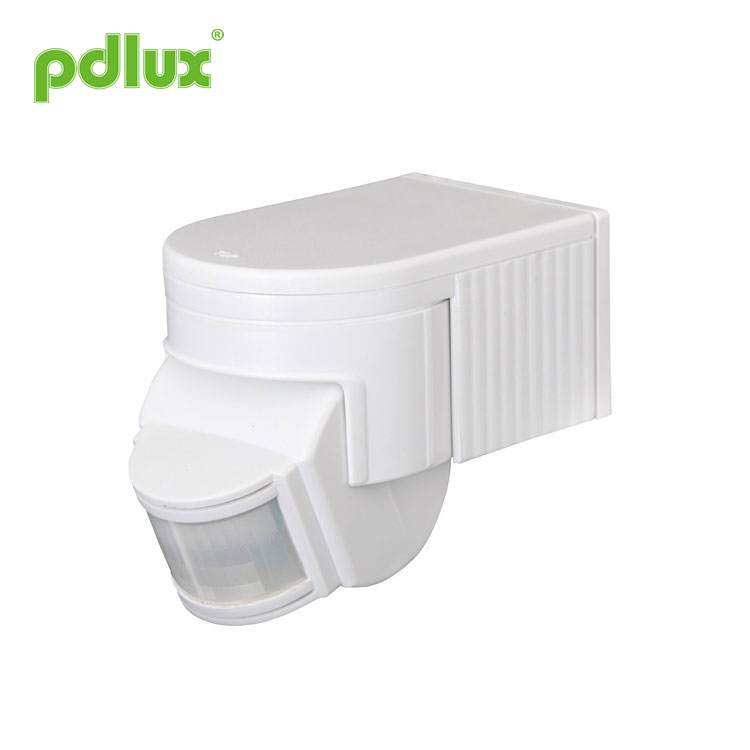

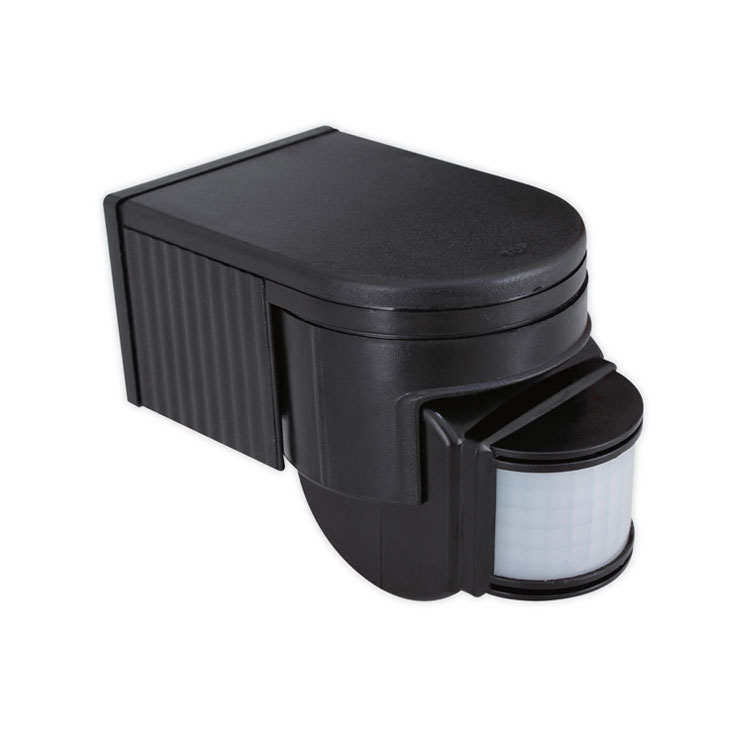

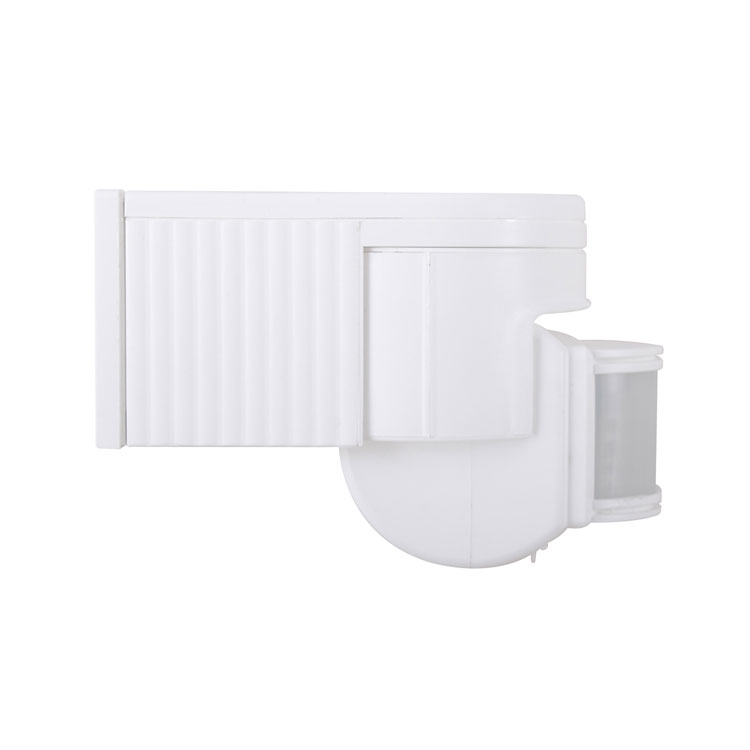

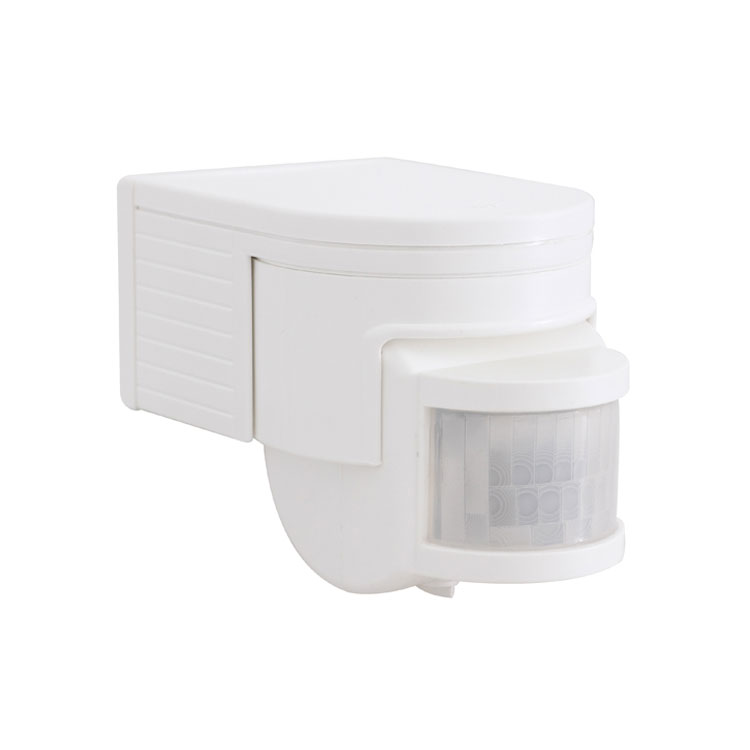

PD-PIR125-Z 적외선 모션 센서 지침

요약

벽 적외선 센서는 고급 디지털 제어 적외선 초전 지능형 센서 제품입니다. 벽 적외선 센서는 하나의 기존 센서보다 감도가 거의 두 배인 고해상도 센서를 사용합니다. lt는 MCU를 사용하여 스위치 정보를 정확하게 계산하고 정현파의 영점에서 켜지도록 릴레이를 정확하게 제어하여 각 부하가 켜지도록합니다. 정현파의 영점에서 정현파 고전압을 켰을 때 기존 제어 모드로 인한 돌입 전류 문제, 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 릴레이가 방지됩니다. 부하에서 전압.

현재 전기 부하의 다양 화로 인해, 특히 LED 램프, 에너지 절약형 램프 및 형광등은 모두 정전 용량이 다른 커패시터를 가지고 있습니다. 이것은 릴레이에 대한 재앙입니다. 때때로 50W LED 램프는 80 ~ 120A의 서지 전류를 생성 할 수 있습니다. 10A 일반 릴레이는 돌입 전류의 3 배만 견딜 수 있으며 릴레이가 며칠 또는 여러 번 끊어 질 가능성이 있습니다. 이것이 시장에 나와있는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다.

이 문제를 극복하기 위해 본 제품은 정현파가 제로 전위 일 때 부하를 켜는 고급 디지털 정밀 계산을 채택하여 부하 서지 전류 문제를 해결하여 부하 용량을 크게 향상시키고 제품의 수명을 연장합니다. 양산 센서 기술의 최신 제어 방식으로 모든 부하를 쉽게 제어 할 수 있습니다. 중형 및 고급 제품입니다. 기존 버전에 비해 비용이 많이 들지만 제품의 신뢰성과 수명이 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고 안전을 선택하는 것과 같습니다.

벽 적외선 센서에는 스위칭 전원 공급 장치 버전과 커패시터 강압 버전이 있습니다. 스위칭 전원 공급 장치 버전의 작동 전압은 최대 100V-277V이고 대기 전력 소비는 0.5W 미만입니다. 원칙적으로 용량 성 강압 버전은 단일 전압 만 가질 수 있으며 대기 전력 소비는> 0.7W입니다. 제품을 선택할 때 고려해야합니다.

벽 적외선 센서 사양

센서 정보

함수
> LUX 조정 :
LUX는 환경의 조도를 나타냅니다. LUX 조정 노브를 조정하면 센서를 인덕션에 연결하려는 조도를 선택할 수 있습니다. 자신에게 맞는 습관을 선택하십시오.
20LUX 솔루션의 일부 선택 사항이 조명됩니다. 일부는 50LUX 주변 조명을 유도 조명으로 선택하고 일부는 LUX 조정 노브를 최대로 조정하는 한 언제든지 유도 조명으로 선택합니다.

> 시간 조정 :
시간 조정 노브는 센서가 빛을 감지 한 후 시간을 조정하는 데 사용되며 사용자는 유도 후 지연 시간을 합리적으로 선택할 수 있습니다.

연결 와이어 다이어그램

L 브라운 N 블루 L '레드 l과 n을 전원으로 연결하십시오. L '과 n을 부하와 연결합니다.

테스트 > LUX 노브를 시계 반대 방향으로 최대 (SUN)로 돌리고 TIME 노브를 시계 반대 방향으로 돌려 최소로 돌리십시오. > 전원을 켜고 30 초 후에 작동 상태로 들어갑니다. > 부하가 처음으로 꺼지면 5 초 후에 다시 감지되고 부하가 작동하고 약 10 초 후에 작동이 중지됩니다. LUX 노브를 시계 방향으로 최소로 돌립니다. 조명 제어 값이 10 LUX보다 클 때 테스트를 수행하면 부하가 작동을 멈춘 후 유도 부하가 작동하지 않습니다. 검사 창이 불투명 한 물체 (타월 등)로 덮여 있으면 하중이 작용합니다. 감지 신호 상태에서 부하가 약 10 초 후에 작동을 멈 춥니 다.

노트
> 전기 기술자 또는 숙련 된 사람이 설치할 수 있습니다.
> 불안정한 물체는 설치 기준으로 간주 될 수 없습니다.
> 탐지 창 앞에는 탐지에 영향을 미치는 방해물이나 불안정한 물체가 없어야합니다.
> 공기 상태, 중앙 난방 등과 같은 기온 변화 구역 근처에 설치하지 마십시오.
> 안전을 위해 설치 후 히치를 찾으면 케이스를 열지 마십시오.
> 제품의 예상치 못한 손상을 방지하기 위해 적외선 센서를 설치할 때 퓨즈, 안전 튜브 등 6A의 안전 장치를 추가하십시오.

몇 가지 문제와 해결 방법
1ã € 부하가 작동하지 않습니다.
a : 전원 및 부하를 확인하십시오.
b : 부하가 양호한 경우;
c : 작업등이 조명 제어에 해당하는지 확인하십시오.

2ã € 감도가 나쁩니다.
a : 감지 창 앞에 신호를 수신하는 데 방해가되는지 확인하십시오.
b : 주변 온도를 확인하십시오.
c : 신호 소스가 감지 필드에 있는지 확인하십시오.
d : 설치 높이를 확인하십시오.
e : 이동 방향이 올바른 경우.

3ã € 센서는 부하를 자동으로 차단할 수 없습니다.
a : 감지 필드에 연속적인 신호가있는 경우;
b : 시간 지연이 가장 길게 설정된 경우;
c : 전원이 명령에 해당하는 경우;
d : 센서 근처에서 공기 온도가 변하는 경우 (예 : 공기 상태 또는 중앙 난방 등)



• 사전 설치로 확인하십시오.
• 설치 및 제거 작업 전에 전원 공급을 차단하십시오.
• 안전을 위해 전원을 차단했는지 확인하십시오.
• 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.

우리는 제품의 품질과 신뢰성을 높이기 위해 최선을 다하고 있지만, 모든 전자 부품은 비 효율화 될 가능성이있어 문제가 발생할 수 있으며, 설계시 중복 설계에주의를 기울이고 문제를 피하기 위해 안전 할당량을 채택했습니다.
이 지침은 당사의 허가없이 다른 용도로 복사해서는 안됩니다.
