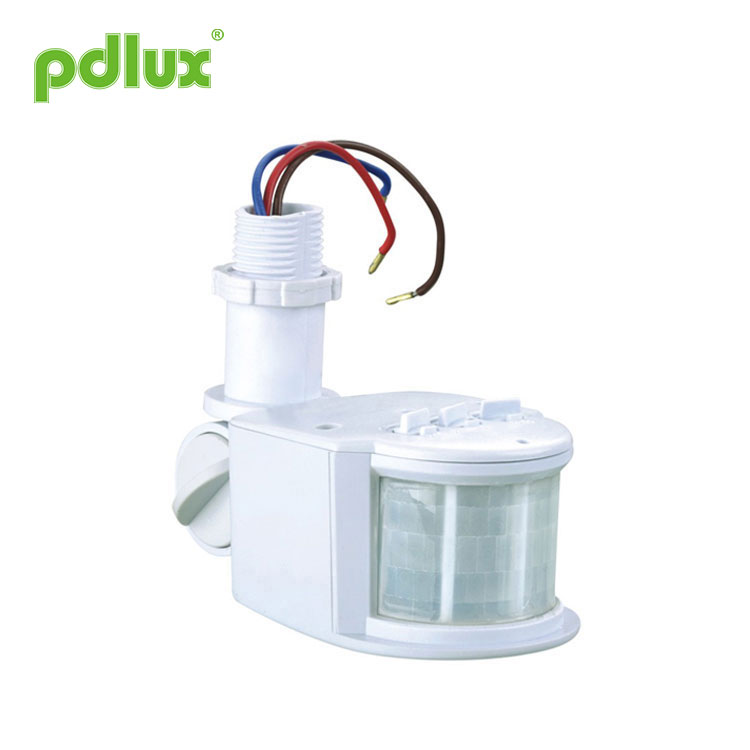

프로젝션 램프의 적외선 센서 장착

PD-PIR112-Z 적외선 센서 지침

요약

프로젝션 램프의 적외선 센서 장착은 첨단 디지털 제어 적외선 초전 지능형 센서 제품으로 MCU를 사용하여 스위치 정보를 정확하게 계산하고 정현파의 영점에서 켜지도록 릴레이를 정확하게 제어하여 각각의 부하가 켜져 있습니다. 사인파의 영점에서정현파 고전압을 켰을 때 기존의 제어 모드에서 발생하는 돌입 전류 문제, 특히 부하 하에서 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 릴레이가 방지됩니다. 현재 전기 부하, 특히 LED 램프, 에너지 절약 램프 및 형광 램프에는 모두 정전 용량이 다른 커패시터가 있습니다. 이것은 릴레이에 대한 재앙입니다. 때때로 50W LED 램프는 80 ~ 120A의 서지 전류를 생성 할 수 있습니다. 10A 일반 릴레이는 돌입 전류의 3 배만 견딜 수 있으며 릴레이가 며칠 또는 여러 번 끊어 질 가능성이 있습니다. 이것이 시장에 나와있는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다.

이 문제를 극복하기 위해 프로젝션 램프의 적외선 센서 장착 첨단 디지털 정밀 계산을 채택하여 사인파가 제로 전위 일 때 부하를 켜서 부하 서지 전류 문제를 해결하여 부하 용량을 크게 향상시키고 서비스를 연장합니다. 제품의 수명. 양산 센서 기술의 최신 제어 방식으로 모든 부하를 쉽게 제어 할 수 있습니다. 중형 및 고급 제품입니다. 기존 버전에 비해 비용이 많이 들지만 제품의 신뢰성과 수명이 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고 안전을 선택하는 것과 같습니다.

투사 램프의 적외선 센서 장착에는 스위칭 전원 공급 장치 버전과 커패시터 강압 버전이 있습니다. 스위칭 전원 공급 장치 버전의 작동 전압은 최대 100V-277V이고 대기 전력 소비는 0.5W 미만입니다. 원칙적으로 용량 성 강압 버전은 단일 전압 만 가질 수 있으며 대기 전력 소비는> 0.7W입니다. 제품을 선택할 때 고려해야합니다.

명세서

함수

LUX 조정 :
LUX는 환경의 조도를 나타냅니다. LUX 조정 노브를 조정하면 센서를 인덕션에 연결하려는 조도를 선택할 수 있습니다. 자신에게 맞는 습관을 선택하십시오. 20LUX 솔루션의 일부 선택 사항이 조명됩니다. 일부는 50LUX 주변 조명을 유도 조명으로 선택하고 일부는 LUX 조정 노브를 최대로 조정하는 한 언제든지 유도 조명으로 선택합니다.
시간 조정 :

시간 조정 노브는 센서가 빛을 감지 한 후 시간을 조정하는 데 사용되며 사용자는 유도 후 지연 시간을 합리적으로 선택할 수 있습니다.

특색

낮과 밤을 자동으로 식별 할 수 있습니다. 주변 광을 조정할 수 있습니다. 그래서 그것은 밤에 작동하고 낮에 멈출 것입니다. 소비자는 자유롭게 조정할 수 있습니다.
지역에 따라 감지 범위를 조정할 수 있습니다.
시간 설정은 장소에 따라 조정할 수 있습니다.
조명 시간은 자동으로 추가 될 수 있습니다. 램프가 켜져있을 때 사람이 감지 필드에서 움직일 때 시간을 한 번 더 계산하고 조명 시간이 매번 신호를 감지 한 후 조명 시간을 자동으로 지연시킬 수 있습니다.
설치 다양 화 : 우리는 연결 (라인 박스, 연결 입구, 1/2 "나선형 연결 손)을 맞출 수 있습니다.

센서 정보

설치

L 브라운 N 블루 Lï¼ ‡ 빨간색 L과 N을 전원으로 연결하십시오. Lâ € ²와 N을 부하와 연결합니다.

잇다

자세한 설치는 오른쪽 그림에 따라 확인됩니다.
â…. 감지 각 (평면) â… ¡. 좋은 감도 (화살표가 움직이는 방향)
â… ¢. 감도 불량 â… £. 검출 거리 및 범위 (측면)

조작 1) 감도 : 노브 "1"을 시계 방향으로 돌려 감도를 높이고 시계 반대 방향으로 돌려 감도를 줄입니다. 2) 노브 "2"를 시계 방향으로 돌리면 증가하고 시계 반대 방향으로 돌리면 감소합니다. 3) 조명 제어 : 손잡이를 돌리십시오.이 제품은 다른 주변 광에서 작동 할 수 있습니다. (그림 참조)

주의:

이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 감도를 최대로 조정하지 마십시오. 잘못된 움직임으로 인해 제품이 정상적으로 작동하지 않도록하십시오. 바람 부는 나뭇잎과 커튼, 작은 동물, 전력망 및 전기 장비의 간섭으로 잘못된 움직임. 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 감도를 적절히 낮추고 테스트를하세요.

프로젝션 램프 적외선 센서 장착시주의 사항

햇빛이나 기류가 있고 온도가 분명하게 변하는 곳에 설치하지 마십시오.
날카로운 물건이나 거친 오염 물질로 렌즈 장치에 충격을주지 마십시오.

몇 가지 문제와 해결 방법

부하가 작동하지 않습니다.
a : 전원 및 부하를 확인하십시오.
b : 부하가 양호한 경우;
c : 표시등이 녹색 인 경우;
d : 작업등이 조명 제어와 일치하는지 확인하십시오.

감도가 좋지 않습니다.
a : 감지 창 앞에 신호를 수신하는 데 방해가되는 효과가 있는지 확인하십시오.
b : 주변 온도를 확인하십시오.
c : 신호 소스가 감지 필드에 있는지 확인하십시오.
d : 설치 높이를 확인하십시오.
e : 이동 방향이 올바른 경우.

센서는 부하를 자동으로 차단할 수 없습니다.
a : 감지 필드에 연속적인 신호가있는 경우;
b : 시간 설정이 가장 긴 경우;
c : 전원이 명령에 해당하는 경우;
d : 센서 근처에서 공기 온도가 변하는 경우 (예 : 공기 상태 또는 중앙 난방 등)

â— 사전 설치로 확인하십시오.
â— 설치 및 제거 작업 전에 전원 공급을 차단하십시오.
â— 안전을 위해 전원을 차단했는지 확인하십시오.
â— 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.
이 매뉴얼은이 제품의 현재 콘텐츠 프로그래밍을위한 것으로 변경 사항이 있습니다.
및 예고없이 제조업체에 수정!
이 지침은 당사의 허가없이 다른 용도로 복사해서는 안됩니다.
