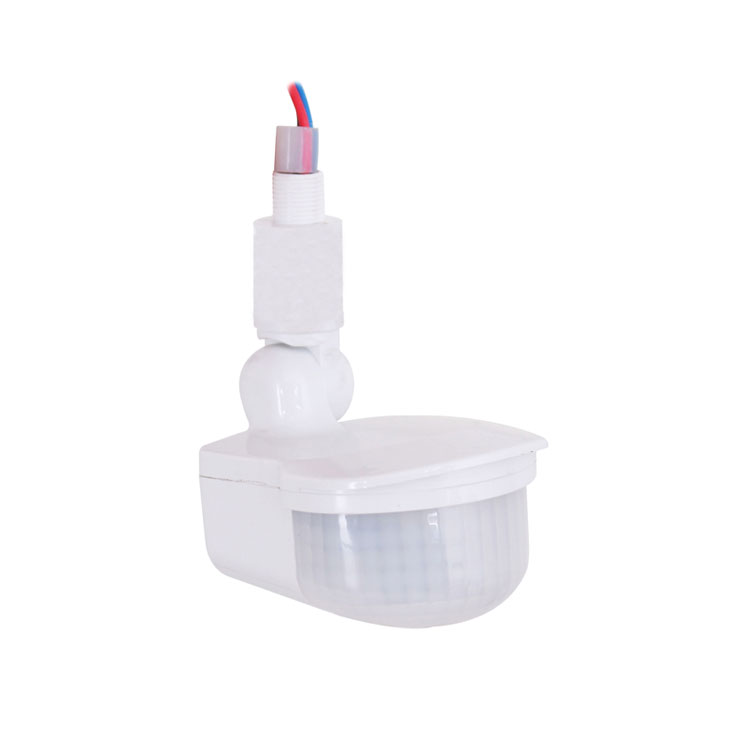

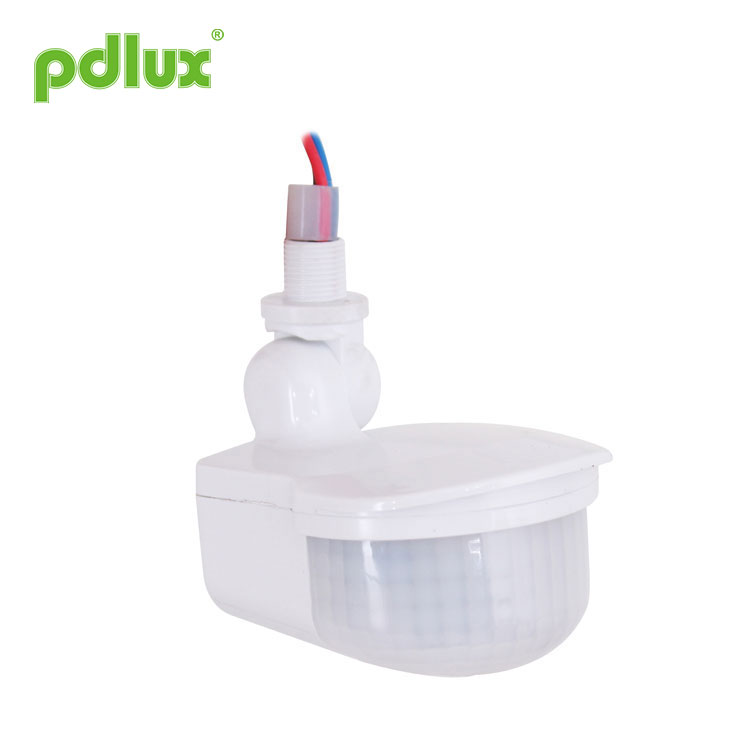

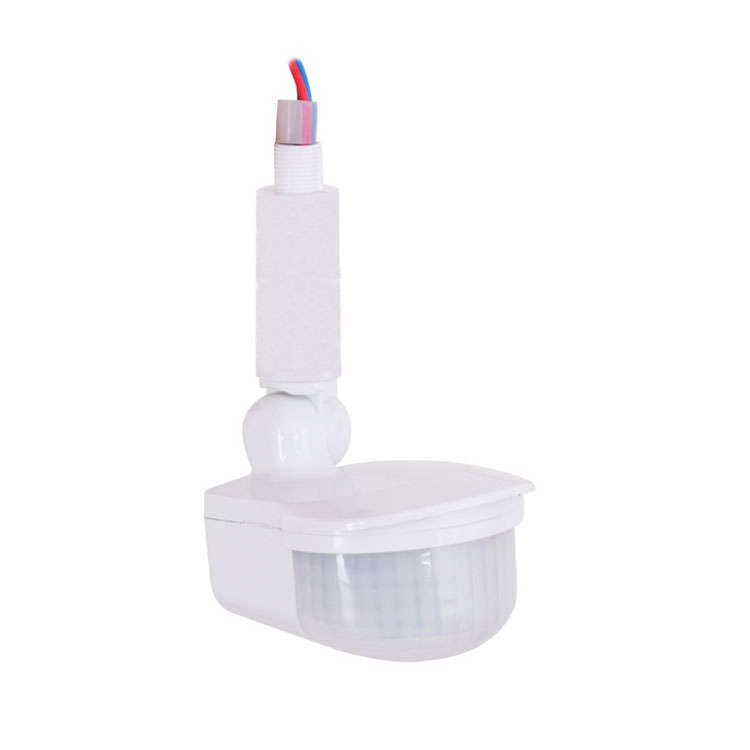

IP65 방수 적외선 센서

PD-PIR152 적외선 센서 지침

요약

IP65 방수 적외선 센서는 PIR 센서 스위치로, 인간의 적외선 에너지를 제어 신호 소스로 사용하고 작동해야 할 빛을 결정하고 자동으로 빛을 켜고 끕니다. 센서가 작동하면 빛이 켜집니다. 감지 파일을 떠나 설정 시간에 도달하면 조명이 꺼집니다. IP65 방수 적외선 센서는 주변 조명 조명을 자동으로 감지하고 실제 필요에 따라 값을 설정하고 조정할 수 있습니다. 예를 들어 조명이 켜지고 주변 조명 조명이 설정 값 미만일 때 작동하며, IP65 방수 적외선 센서가 설정 값을 초과하면 조명이 작동을 멈 춥니 다. 센서가 시간 지연이 올 때까지 조명이 켜집니다. 트리거됩니다. 일정한 신호가 감지되면 시간이 오버레이되고 조명이 지속적으로 켜집니다. 실내, 복도 및 공공 건물에 설치할 수 있습니다.

명세서

감지 천사는 긴 정상적인 제품이며 감지 거리가 넓습니다.

기둥에있는 램프로

함수
> 낮과 밤을 식별 할 수 있습니다 : 작동 할 때 조명 제어를 자유롭게 조정할 수 있습니다. "태양"위치 (최대)로 조정하면 낮과 밤에 작동 할 수 있지만 "달"위치 (최소)로 조정하면 10lux 미만의 조명 제어에서만 작동 할 수 있습니다. . 조정 패턴은 테스트 패턴을 참조하십시오.
> 시간 지연 추가 가능 : 첫 번째 이후 두 번째 유도 신호를 수신하면 첫 번째 시간 지연 기본의 나머지 시간에 대해 다시 한 번 시간을 계산합니다. (시간 설정)
> 조명 제어 전위차계 (LUX) : 시계 방향으로 노브를 돌려 값을 줄입니다. 노브를 시계 반대 방향으로 돌리면 값이 증가합니다.
> 시간 전위차계 (TIME) : 시계 방향으로 노브를 돌려 값을 높이고 최대 지연 시간은 9 분입니다. 값을 줄이려면 시계 반대 방향으로 돌리면 최소 지연 시간은 5 초입니다.
> 플래시 기능 : 센서가 유용한 신호를 감지하면 표시등이 깜박입니다. 유용한 신호가 감지되지 않으면 표시등이 깜박이지 않습니다.

설정 방식 : 전위차계
필요를 충족시키기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

(1) 시간 설정

5 초 (완전 시계 방향으로 돌림)에서 9 분 (완전 시계 방향으로 돌림)까지 정의 할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행을 위해 가장 짧은 시간을 선택하는 것이 좋습니다.

IP65 방수 적외선 센서는 주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정합니다. 실제 필요에 따라 지연 시간을 정의 할 수 있습니다. 그러나 에너지 절약을 위해 지연 시간을 줄이는 것이 좋습니다. 감지 범위에 사람이있는 경우에만.

(2) 조광 설정

<10 ^ 2000 LUX 범위에서 정의 할 수 있습니다. 손잡이를 시계 방향으로 완전히 돌리려면 약 10lux, 시계 반대 방향으로 완전히 돌리는 것은 약 2000lux입니다. 주간에 감지 영역을 조정하고 보행 테스트를 수행 할 때 손잡이를 완전히 시계 방향으로 돌려야합니다.

설치 I. 오른쪽 그림과 같이 라인을 연결합니다. N-파란색 L-브라운 L '-빨간색 (적외선 센서에서) 파란색과 갈색을 전원으로 연결 부하에 파란색과 빨간색을 연결합니다.
II. 1. 램프 정션 박스 커버 나사를 푸십시오. 2. 센서는 램프에 설치됩니다. 3. 배선을위한 배선 도표에 따르면; 4. 램프 정션 박스 커버를 닫고 나사를 조입니다.
테스트 1. 설치 후 전원을 켜기 전에 시간 노브 (1)를 끝까지 시계 반대 방향으로 돌리고 조명 제어 노브 (2)를 시계 반대 방향으로 최대 값으로 돌리십시오. 2. 전원을 켜면 조명이 30 초 후에 켜질 수 있습니다. 꺼진 후 5 초 후에 다시 확인하십시오. 3. 모든 상태가 양호하면 시간 조정 노브로 조명 기간을 원하는대로 조정할 수 있으며 조명 제어 노브 주변 조명을 조정할 수 있습니다.

메모
> 전기 기사 또는 숙련 된 사람이 설치할 수 있습니다.
> 불안정한 물체는 설치 기준면으로 간주 할 수 없습니다.
> 탐지 창 앞에는 탐지에 영향을 미치는 방해물이나 불안정한 물체가 없어야합니다.
> 공기 상태, 중앙 난방 등과 같은 기온 변화 구역 근처에 설치하지 마십시오.
> 설치 후 장애를 발견하면 안전을 위해 케이스를 열지 마십시오.

말
1. 센서를 사람이 일반적으로 움직이는 영역을 향하도록하십시오.
2. 훨씬 더 정확한 조도 설정을 얻기 위해 센서면을 주변 광의 위치에 유지합니다.
3. 시간 지연 내에 신호를 다시 감지하면 시간 지연이 종료됩니다.
4.LUX 노브 : 작업 조건의 휘도. 노브가 "+"로 전환되면 하루 종일 감지 할 수 있음을 의미하며, 노브가 "-조도 <10 LUX 미만에서만 작동합니다.
5.TIME 노브는 작업이 끝날 때까지 신호등이 서서히 켜지지 않고 서서히 켜지는 기간입니다.

몇 가지 문제와 해결 방법
> 부하는 작동하지 않습니다 :
a : 전원 및 부하를 확인하십시오.
b : 부하가 좋은 경우.
c : 작업 조명이 주변 조명과 일치하는지 확인하십시오.

> 감도가 나쁩니다 :
a : 감지 창 앞에 신호 수신에 장애가 있는지 확인하세요. b : 주변 온도가 너무 높은지 확인하세요.
c : 신호 소스가 감지 필드에 있는지 확인하십시오.
d : 이동 방향이 올바른 경우.

> 센서는 부하를 자동으로 차단할 수 없습니다.
a : 감지 필드에 연속적인 신호가있는 경우.
b : 시간 지연이 가장 길게 설정된 경우.
c : 전원이 명령에 해당하는 경우.
d : 센서 근처에서 공기 온도가 변하는 경우 (예 : 공기 상태 또는 중앙 난방 등)



• 사전 설치로 확인하십시오.
• 안전을 위해 설치 및 제거 작업 전에 전원을 차단하십시오.
â € ¢ 부적절한 작동으로 인한 손실, 제조업체는 어떤 책임도지지 않습니다.

우리 회사는 항상 고품질 제품 제조에 중점을 둡니다. 일부 부적절한 작동 또는 일부 구성 요소의 오류로 인해 제품이 작동하지 않을 수 있습니다. 제품이 유효하지 않으면 제조업체 또는 소매점에 문의하십시오. 이 지침은 현재 상황에 따라 준수됩니다. 변경 사항이있을 경우 제조사에서 알려드립니다. 제조사의 허가없이 내용물을 복제하거나 복사 할 수 없습니다.
