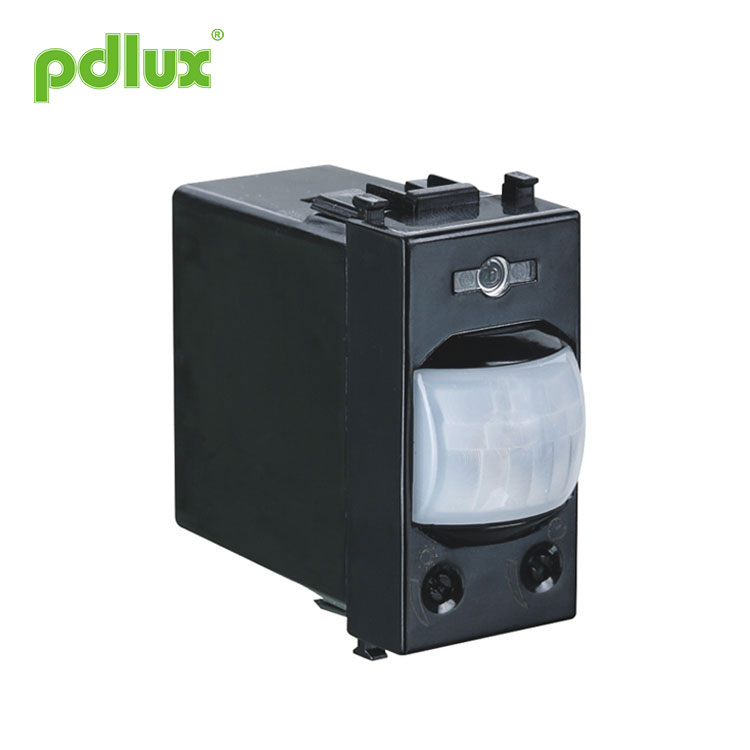

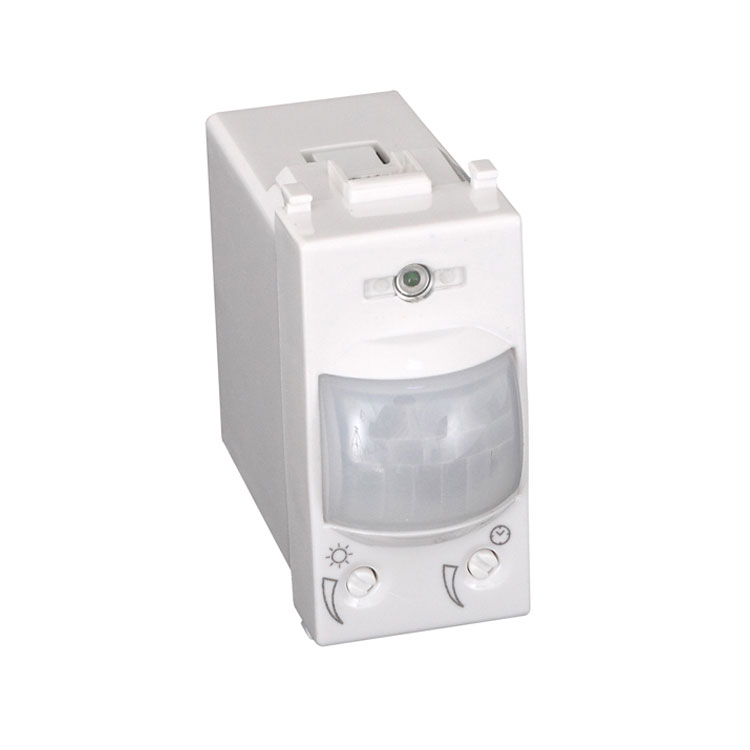

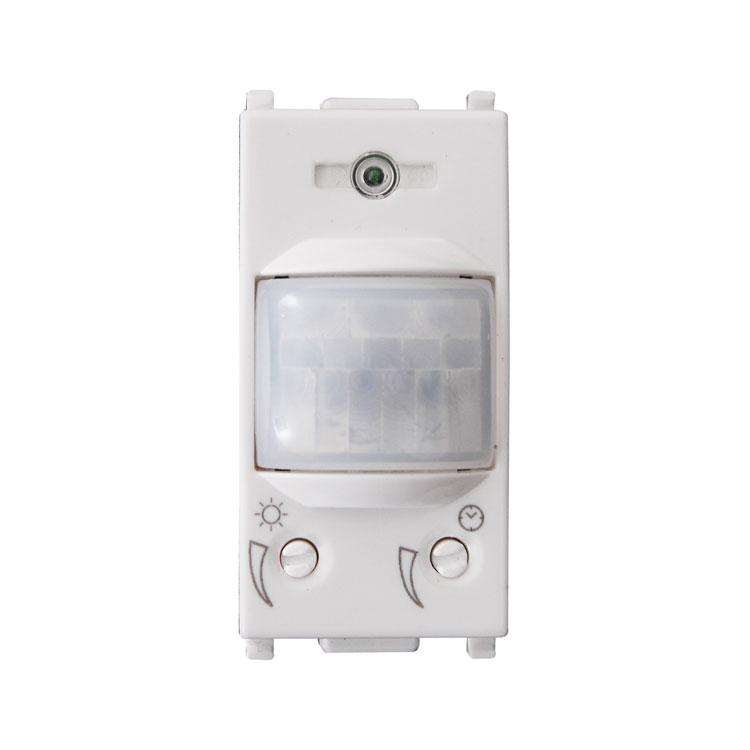

고출력 적외선 센서

PDLUX PD-PIR118
고출력 적외선 센서는 주야간을 자동으로 식별 할 수 있습니다. 그리고 작업등은 자유롭게 선택할 수 있으며 낮에는 작동하지 않고 밤에는 작동하도록 만들 수 있습니다.

문의 보내기

적외선 센서 PD-PIR118 지침

제품 정보

이 제품은 에너지 절약형 자동 스위치입니다. 감지 필드에 들어가면 켜지고 떠날 때 꺼집니다. 낮과 밤을 자동으로 식별 할 수 있습니다. 그것은 적외선 에너지 방전 검출기와 집적 회로를 채택합니다. 성능이 안정적입니다. 감지 범위에 들어가면 제어 된 부하가 시작되고 트리거되고, 떠날 때 부하가 자동으로 꺼집니다.

캐릭터
> 고전력 적외선 센서는 주야간을 자동으로 식별 할 수 있습니다. 그리고 작업등은 자유롭게 선택할 수 있으며 낮에는 작동하지 않고 밤에는 작동하도록 만들 수 있습니다.
> 조명 시간은 고객의 요구에 따라 조정할 수 있습니다.
> 미니 쉘 (48mm * 23mm * 52mm)
> 감지 LED : 감지 신호를 감지하면 LED가 깜박입니다.

고출력 적외선 센서의 사양

전원 : 220-240V / AC
전원 주파수 : 50Hz
정격 부하 : 800W Max.tungsten
200W 최대 형광
감지 범위 : <7m (22 ° C)
시간 설정 : 최소 : 9 초 ± 2 초
Max : 3min ± 30sec (조정 가능)

감지 각도 : 120 °
조명 제어 : 10LUX ~ 햇빛 (조절 가능)
작동 습도 : <93 % RH
작동 온도 : -10 ~ + 40 ° ƒ
전력 소비 : <0.5W
설치 높이 : 1.5 ~ 2.5m

센서 정보

연결 와이어 다이어그램에 따라 센서와 전원 및 부하 와이어를 연결합니다.

고출력 적외선 센서 테스트
> 설치 후 전원을 켜기 전에 시간을 시계 반대 방향으로 분으로 돌리십시오.
> 전원을 켜고 30 초 후에 센서가 안정적인 작동 상태로 들어갑니다.
> 부하가 꺼진 후 감지하면 부하가 켜지고 연속 감지 신호가없는 상태에서 부하가 8 초 ~ 10 초 이내에 꺼져 야합니다.
> 조명 조절 손잡이가 시계 반대 방향으로 최소로 설정되었을 때 낮에 장치를 테스트하면 감지하면 부하가 작동하지 않아야합니다. 불투명 한 물체 (야간 조명 시뮬레이션)로 감지 창을 덮고 감지하면 부하가 켜집니다.
> 모든 것이 정상이면 필요에 따라 시간 노브를 돌려 조명 시간을 설정하고 조명 제어 노브를 돌려 작업 조명을 선택할 수 있습니다.

고전력 적외선 센서 참고 사항 :두 개의 기능 버튼을 과도하게 조정하지 마십시오. 2 개의 기능 버튼이 구성품에 직접 연결 되었기 때문에 두 구성품 각각에 작은 스토퍼가있어 처음부터 끝까지 버튼을 조정하면 과도한 회전으로 스토퍼가 손상되어 360 °로 이어집니다. 논스톱 턴어라운드 조정 범위 제한은 270 °이므로주의하십시오.

â—ŠElectrician 및 숙련 된 사람이 그것을 설치할 수 있습니다
â—Š 불안정한 개체는 설치 기준면으로 간주 할 수 없습니다.
â—Š 탐지 창 앞에 탐지에 영향을주는 방해물이나 불안정한 물체가 없어야합니다.
â—Š 공기 상태, 중앙 히터 등과 같은 온도 변화 영역 근처에 설치하지 마십시오.
â—Š 설치 후 문제가 발견되면 안전을 위해 케이스를 열지 마십시오. 제때 공급자에게 연락해야합니다.

공장 intercalation : 조명 제어는 최대, 시간 설정은 최대입니다.

몇 가지 문제와 해결책
1. 부하가 작동하지 않습니다.
> 전원과 부하의 연결이 올바른지 확인하십시오.
> 부하가 좋은지 아닌지.
> 작업 조명 세트가 주변 조명과 일치하는지 확인하십시오.

2. 감도가 나쁘다 :
> 감지 창 앞에 신호 수신에 영향을 미치는 장애가 있는지 확인하십시오.
> 주변 온도가 너무 높은지 확인하십시오.
> 감지 신호 소스가 감지 필드에 있는지 확인하십시오.
> 설치 높이가 사양과 일치하는지 확인하십시오.
> 이동 방향이 올바른지 여부.

3. 센서는 자동으로 부하를 차단할 수 없습니다.
> 감지 필드에 지속적인 감지 신호가 있는지 여부.
> 지연 시간이 가장 길게 설정되었는지 여부.
> 전원이 필요한 지침과 일치하는지 여부.
> 센서 근처에서 온도가 분명히 변하는 지 여부 (에어컨, 중앙 히터 등).

• 사전 설치로 확인하십시오.
• 설치 및 제거 작업 전에 전원 공급을 차단하십시오.
• 안전을 위해 전원을 차단했는지 확인하십시오.
• 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.

솔루션의 전원 네트워크 펄스 간섭 제품 :
지역 간섭 전력망의 차이로 인해 간섭 펄스가 불확실하므로 사용자는 사용시 감도를 최대로 조정하지 않는 것이 좋습니다. 제안 : 적절한 거리에 민감도를 설치하고 조정하십시오. 오작동을 방지하기 위해 최대 민감도를 설정하지 마십시오.

우리는 제품의 품질과 신뢰성을 높이기 위해 최선을 다하고 있지만, 모든 전자 부품은 비 효율화 될 가능성이있어 문제가 발생할 수 있으며, 설계시 중복 설계에주의를 기울이고 문제를 피하기 위해 안전 할당량을 채택했습니다.
이 지침은 당사의 허가없이 다른 용도로 복사해서는 안됩니다.
