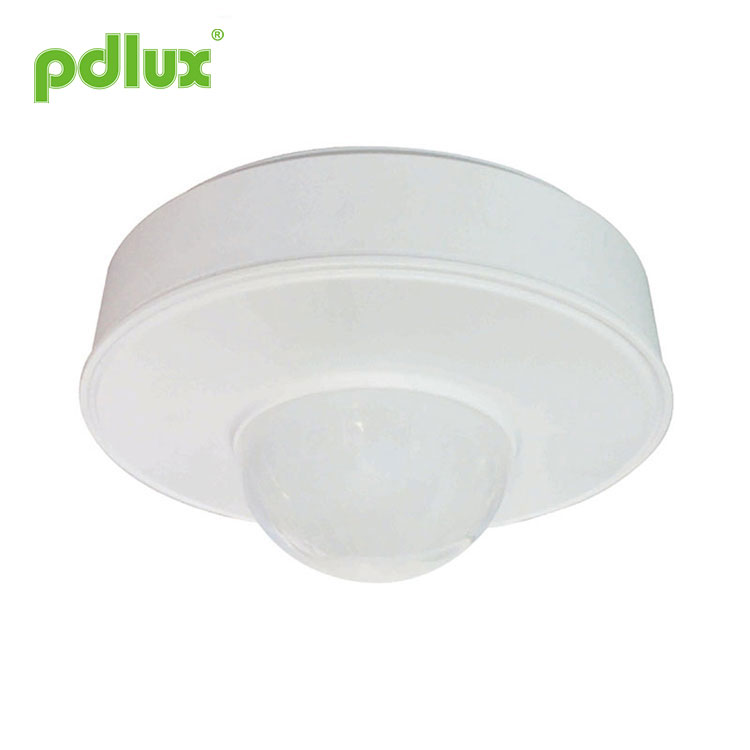

360 ° 감지 적외선 센서

적외선 센서 30N2

제품 크기

요약

360 ° 감지 적외선 센서는 출력 제어 섹션이 센서 섹션과 완전히 분리 된 완전히 새로운 개념의 디자인입니다. 상자 바닥에 배선이 가능합니다. 기존 배선 연결 문제를 완전히 극복합니다. 센서 구성 요소 및 제어 구성 요소는 무선 연결 기술을 사용합니다. 센서 섹션은 출력 제어 섹션과 완전히 분리되어 있으며작동하고 설치하기 쉽습니다. 고정 제품은 나사 2 개만 있으면 센서 설치가 간단합니다. 360 ° 감지 적외선 센서는 완전히 혁신적인 디자인입니다. 이것은 우리의 특허 제품입니다.

360 ° 감지 적외선 센서는 디지털 정보 처리 시스템을 사용합니다. 설계 초기에 30N2를 고려하는 가장 쉬운 방법은 센서의 전면 프레임을 제거하고 교체 할 각 기능에 대해 적절한 위치를 선택하는 것입니다.

360 ° 감지 적외선 센서는 100V-277V의 넓은 전압을 견딜 수 있으며 전 세계 모든 국가에서 사용할 수 있습니다. 대기 전력 소비 <0.5W, 강력 함, 이중 제어 출력, 고전력 출력은 2300W의 모든 부하를 제어 할 수 있으며 두 번째 출력은 1000W의 모든 부하를 제어 할 수 있습니다. 디밍 라이트의 밝기를 제어하기위한 0-10V 밝기 제어 포트도 있습니다. 대기 밝기 비율을 설정할 수 있습니다. 30N2 다양한 사용자의 요구를 고려하여 추가 확장을 위해 공간을 예약했습니다. 사용자는 귀하의 요구 사항에 대해 질문 할 수 있습니다. 우리는 항상 필요한 기능을 추가 할 준비가되어 있습니다.

설치 및 작동을 위해이 설명서의 다음 섹션을주의 깊게 읽으십시오.

360 ° 감지 적외선 센서 사양

전원 전압 : 100-277V, 50 / 60Hz
주요 제어 :
전원 : 2300W / 230V 최대 3000W / 230V
보조 제어 :
힘 : 1000W / 230V 최대 1200W / 230V
디밍 제어 : 0-10V 50mA
지연 : 10 초 -20 분 (조정 가능)
감지 거리 : 2-16m (반경) / 22 ° C. (조정 가능)
대기 시간 : 꺼짐 / 10 분 / 20 분 / 일정한 조명
대기 밝기 : 5 %, 10 %, 20 %, 30 %
광학 제어 조명 : <10LUX ~ 2000LUX (조정 가능)
감지 각도 : 360 °
장착 높이 : 2.5m-4.5m
작동 온도 : -10-+ 40 ° C
프로브 이동 속도 : 0.6-1.5m / s
상대 습도 : <93 % RH
정적 전력 소비 : ＜0.5W

기능 설정 설명

1. 감도 조정 손잡이 :
감도 조정 노브는 시스템의 감지 감도를 관리합니다. 사용자는 원하는 감지 범위를 조정하기 위해 필요에 따라 노브의 위치를 ​​선택할 수 있습니다. 일반적으로 감도가 너무 높으면 오작동이 발생하기 쉽기 때문에 감지 범위 내에서 센서를 감지하기에 충분합니다. 주변 온도를 고려하여 감도를 조정하십시오. 주변 온도가 높을수록 감지 감도가 낮아집니다. 제조업체는 감도 조정 노브의 위치를 ​​선택하기위한 기준으로 주변 온도 22 ° C ~ 24 ° C를 사용할 것을 권장합니다.

2. 지연 조정 손잡이 :
지연 조정 노브는 센서가 작업을 트리거 한 후로드 시간을 관리하는 역할을합니다.
노브는 10 초에서 20 분의 지연 시간 동안 시계 방향으로 설정할 수 있습니다. 사용자는 필요에 따라 적절한 손잡이 위치를 선택합니다.

3.LUX 조정 노브 :
LUX 설정 노브는 시스템에서 주변 조도를 감지하는 데 사용되며 사용자가 감지해야하는 주변 밝기를 선택하는 상황에서 센서의 조건 선택입니다. 손잡이가 시계 반대 방향으로 아래쪽으로 가면 센서는 설치된 위치의 밝기가 10LUX보다 낮을 때만 인덕션에 들어갈 수 있습니다. 즉, 센서는 밤에 어두운 시간에만 작동 할 수 있습니다. LUX 값이 높을수록 주변 밝기가 더 밝아집니다. 사용자는 자신의 필요에 따라 적절한 위치를 설정할 수 있습니다.

4. D-TIME 조정 노브 :
D-TIME 노브는 센서의 대기 밝기 조정을 관리합니다. 시계 방향의 노브는 4 개의 기어 시간을 설정할 수 있습니다. 사용자는 자신의 필요에 따라 적절한 위치를 설정할 수 있습니다.

5. Dim 설정 노브 :
DIM 노브는 대기 밝기 설정을 관리합니다. 노브를 시계 방향으로 4 단계 밝기를 설정할 수 있습니다. 사용자는 자신의 필요에 따라 적절한 위치를 설정할 수 있습니다.

유도 정보

제품 테스트

작업 지연 시간, 감도, 조도 값, D-TIME 및 DIM을 수동으로 조정할 수 있습니다 (자세한 정보 : 노브 설정) 사용이 매우 편리합니다 센서 흡입 상단 장착 높이 2.5 ~ 4.5 m (설치 세부 정보 : 설치 지침) ), 배선도에 따라 배선. 센서가 안정된 작동 상태가 된 후 약 1 분 후에 전원을 켭니다. 여기서 지연 시간을 최소로 조정하고 조명 제어 값을 태양에 맞게 조정하여 테스트합니다. 모든 테스트를 마치면 필요에 따라 시간 지연, 조명 제어 값 및 감도 설정을 할 수 있으며 설치가 완료됩니다.

매개 변수 설정 방법 : 전위차계

다음 설정은 요구 사항을 충족하기 위해 여러 조정이 필요할 수 있습니다.

(1) 조광 설정 작업 조명 값은 <10-2000LUX 범위로 조정할 수 있습니다. 4 가지 등급의 광학 제어 값 : 1 : <10LUX 2 : <200LUX 3 : <400LUX 4 : 낮 작업 조도 값은 반 시계 방향 회전이 끝났을 때 약 10 LUX이고 작업 조도 값은 시계 방향 회전이 끝났을 때 약 10 LUX입니다.

(2) 지연 설정 네 기어의 지연 시간은 1 : 10s 2 : 1min 3 : 6min 4 : 20min입니다. 시계 방향 회전은 증가하고 시계 반대 방향 회전은 감소합니다. 최대로 조정하면 지연 시간은 20 분입니다. 최소로 조정하면 지연 시간은 10 초입니다. 그것은 제안됩니다감지 범위 또는 보행 테스트를 조정할 때 가장 짧은 시간을 선택해야합니다.

참고 : 표시등이 꺼진 후 다시 감지하는 데 거의 4 초가 걸리며,이 시간이 끝날 때 신호가 감지 될 때만 표시등이 켜집니다.

딜레이 조정의 올바른 사용 : 센서의 딜레이 시간을 조정하여 몸이 움직 인 후 빛을 감지하고 자동 소화 램프에 불이 들어옵니다. 사용자는 실제 요구 사항에 따라 조정할 수 있습니다. 적외선 유도 제품은 연속 감지 기능이 있기 때문에 즉, 유도가 끝나기 전에 지연 시간에 센서가 작동하면 감지 범위에있는 사람이 램프가 꺼지지 않는 한 시스템이 재 타이밍됩니다. 사용자가 에너지 절약을 위해 지연 시간을 조정하려고합니다.

(3) 검출 거리 설정 (감도) 네 가지 감지 범위 : 1 : 2m 2 : 8m 3 : 10m 4 : 16m 손잡이를 시계 방향으로 조정하면 감지 거리가 증가하고 감지 거리가 감소합니다. 반 시계 방향 회전이 끝났을 때 감지 거리는 최소 (거의 반경 2m), 최대 감지 거리 (반경 16m에 가까운)로 조정됩니다.

주의 : 제품을 사용할 때 제품 감도를 적절한 위치로 조정하고 제품 감도를 최대로 조정하지 마십시오. 바람이 시작되는 커튼으로 인한 부적절한 작동을 피하십시오.
나뭇잎, 작은 동물, 전력망 및 전기 장비로 인해 제품이 제대로 작동하지 않을 수 있습니다. 제품이 제대로 작동하지 않는 경우 사용자는 테스트를 수행하기 전에 감도를 적절하게 낮추도록 시도 할 수 있습니다. 제품을 설치하기 전이나 설치 중에 기능 테스트를 수행하는 경우 직원은 제품 센서 영역을 떠나야하며 사람의 움직임으로 인한 센서의 지속적인 작동을 방지하기 위해 걸어 다니지 않아야합니다.

(4) D-TIME 설정 네 기어의 대기 시간 : 1 : off 2 : 10min 3 : 20min 4. 야간에 자동으로 반 밝음 노브를 시계 방향으로 조정하면 대기 시간이 늘어납니다. 대기 시간을 줄이려면 노브를 시계 반대 방향으로 조정하십시오.

참고 : 조명 제어 값이> 200LUX이면 제품이 반 밝기 모드를 종료합니다.

(5) DIM 설정 대기 기어 4의 밝기는 1 : 5 % 밝기 2 : 10 % 밝기 3 : 20 % 밝기 4 : 30 % 밝기입니다. 노브를 시계 방향으로 조정하면 대기 밝기가 증가합니다. 노브를 시계 반대 방향으로 조정하면 대기 밝기가 감소합니다.

15 키 리모컨을 선택할 때컨트롤러를 읽으십시오.아래 지침에서 더 많은 것을 찾을 수 있습니다.기능. 기능 : ON-ON 모드, ON 모드에서 센서의 LED 표시등이 1 초에 한 번 깜박이고 연결된 부하가 6 시간 동안 계속 작동 한 다음 자동으로 자동 모드로 전환됩니다.

자동 자동 감지 모드 : 신호가 감지되면 센서의 LED 표시등이 한 번 깜박입니다.

UNLOCK-UNLOCK을 누르고 설정을 시작합니다. 설정을하지 않으면 2 분 후에 시스템이 잠기 게됩니다. 즉, 설정을 수정할 수 없습니다. 설정을하면 마지막 설정 후 5 초 후에 시스템이 잠기므로 설정을 수정할 수 없습니다.

SENS-- 설정 감도, MIN, 6m, 8m, MAX를 선택할 수 있습니다.
TIME --- 설정 시간 지연, 10â €, 2â € ™, 6â € ™, 20â € ™을 선택할 수 있습니다.
LUX ---- 설정 작업 조명, 10,50,150,2000（LUXï¼ ‰ 선택할 수 있습니다.

위의 모든 항목을 선택한 후 OK 또는 SEND를 눌러 설정을 시작하면 센서가 컨트롤러 설정으로 작동합니다.

참고 : 컨트롤러에는 모든 효과적인 설정을 기억할 수있는 CMOS가 내장되어 있습니다!

연결

설치는 제공된 배선도를 기반으로합니다.

R 포트 제어 : L / N의 어느 지점이든 한 번 터치하여 주 제어 릴레이를 켜고 지연 시간 내에 닫을 수 있습니다. 설치 (1) 전원 공급 장치는 설치 전에 차단되어야합니다. (2) 상단 덮개를 시계 반대 방향으로 돌려 제거하십시오. (3) 바닥 덮개와 나사 (예 : â '¢)를 설치합니다. (4) 배선도에 따라 전원 라인과 부하 라인을 전원 공급 장치 단자에 연결하십시오. (5) 하단 덮개를 정렬하고 시계 방향으로 돌려 상단 덮개 (예 : â‘£)를 조이면 설치가 완료됩니다.

설치 Attention

전기 기사 또는 관련 경험이있는 사람에게 설치를 요청하십시오.
휘발성 물체를 마운팅 기판으로 사용하지 마십시오.
탐지에 영향을 미치는 장애물, 탐지 창 앞에 멈추지 않는 움직이는 물체가 없어야합니다.
공기 흐름이 크게 변경된 장소에는 설치하지 마십시오. 예 : 에어컨, 난방 팬 ï¼›
설치 후 센서에 결함이있는 것으로 판명되면 안전을 위해 허가없이 센서 하우징을 열지 마십시오.

비고

설치시 사람들이 자주 지나가는 부분에 프로브를 설치하십시오.
보다 정확한 조명 설정을 위해 프로브를 주변 광원 방향으로 이동합니다.
유도 지연 시간 내에 신호를 다시 감지하면 지연 시간이 중첩됩니다.

조명 제어 LUX 노브 : 작업 환경 조명을 나타냅니다. 노브가 끝까지 시계 방향으로 향하면 유도 성 상태의 하루 종일, 노브가 시계 반대 방향으로 끝날 때까지 조명 <10LUX가 유도 상태로 들어갑니다.
Delay Time Knob : 조명 후 유도 신호를 수신하여 후속 유도 신호가없는 램프, 램프 작업 단계 값

몇 가지 문제와 해결 방법

로드가 작동하지 않습니다.
ㅏ. 전원 공급 장치, 부하 연결이 올바른지 확인하십시오.
비. 부하가 그대로 유지됩니다.
씨. 센서에 의해 설정된 작동 조명이 주변 조명과 일치하는지 확인하십시오.

낮은 감도
ㅏ. 센서 수신 신호에 영향을주는 프로브 창 앞에 장애물이 있는지 확인하십시오.
비. 센서에서 사용하는 주변 온도가 너무 높은지 확인하십시오.
씨. 유도 신호 소스가 센서의 감지 영역에 있는지 확인하십시오.
디. 설치 높이가이 설명서에 지정된 한계 내에 있는지 확인하십시오.

센서가 자동으로 부하를 끄지 않음
ㅏ. 감지 영역에 지속적인 감지 신호가 있습니까?
비. 센서의 작업 지연을 Maxï¼›로 설정할지 여부
씨. 사용 된 전원 공급 장치가 사용 설명서의 요구 사항에 부합하는지 여부
디. 에어컨, 히터 및 기타 장비와 같이 센서 근처의 온도에 상당한 변화가있는 경우.
이자형. 이동 방향이 올바른지 여부.

이 제품의 내용에 대한 본 설명서는 시간에 따라 프로그램 업데이트가있는 경우 공지하지 않습니다.
사용 설명서의 내용은 회사의 허가없이 다른 용도로 복제하는 것을 엄격히 금지합니다.
