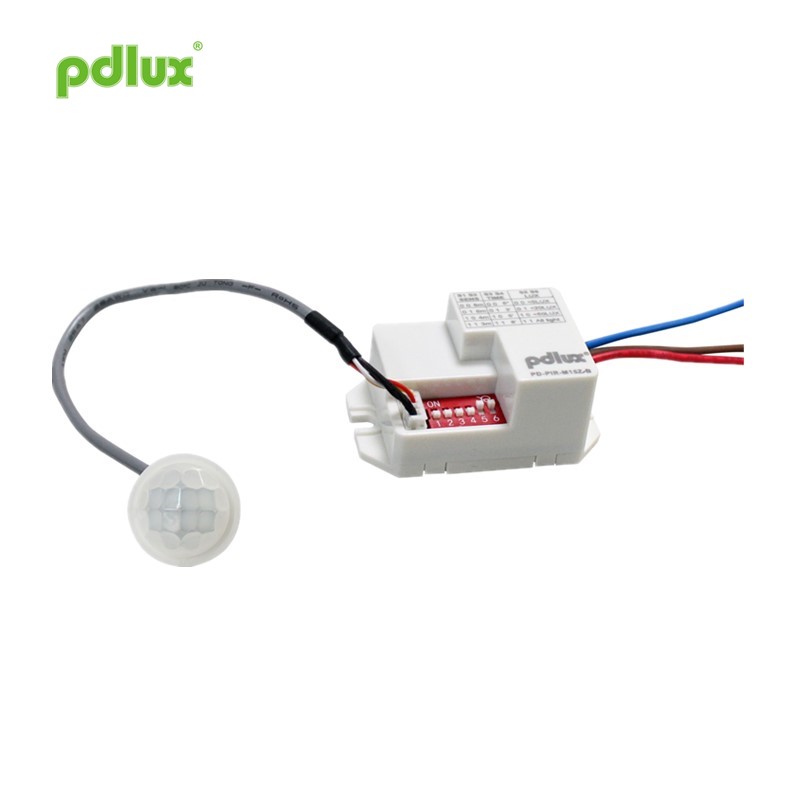

제로 크로싱 기술 적외선 센서

PD-PIR-M15Z-B 적외선 센서 명령어

요약

제로 크로싱 기술 적외선 센서는 최신 버전의 적외선 센서의 디지털 기술입니다. 방지 방지 SMD 적외선 센서를 채택하십시오. 더 Fealier 렌즈에는 감지 상태 표시기와 감광성 센서가 장착되어 있습니다. 제로 크로싱 기술 적외선 센서는 디지털 정확한 계산 정현파 제로 포인트 스위치 기술을 채택하며, 이는 강력한 임펄스 전류 기능을 갖고 기존 제품과 비교할 수 없습니다. 다른 부하에 부착 할 수 있습니다. 자세한 내용은 다음 소개를 참조하십시오.

기능

Zero Crossing Technology Infrared Sensor의 사양

전원 : 220-240VAC 50Hz/60Hz
100-130vac 50Hz/60Hz
모든 부하 : 1200W MAX. (220-240VAC)
600W Max. (100-130vac)
서지 전류 : 50a/500μs
감지 각도 : 100 °
작업 온도 : -20 ~+40 ° C
작동하는 습도 : ≤93%RH

센서 정보

애플리케이션

제로 크로싱 기술 적외선 센서는 모든 제품과 함께 사용하거나 독립적으로 설치하여 사용할 수 있습니다. 벽과 천장의 두 가지 설치 방법이 있습니다.
예를 들어, 하나의 일반 조명에서 자동 센서 램프까지 센서를 추가하십시오.

연결 와이어 다이어그램 1. 갈색과 파란색을 전원과 연결하십시오. 2. 하중으로 빨간색과 파란색을 연결하십시오.

주목
● 설치 프로그램에는 전기 기술자 또는 관련 경험이 있어야합니다.
● 에어컨 및 난방과 같이 전류 및 온도가 크게 변하는 직사광선에 노출 된 장소 에이 기계를 설치하지 마십시오.
● 설치 기반으로 흔들리는 물체를 선택하지 마십시오.
● 감지 범위 앞에는 감지에 영향을 미치는 장애물이나 움직이는 물체가 없어야합니다.
● 주변 온도가 높을수록 센서의 감도가 낮아집니다! 매뉴얼의 공칭 검출 거리는 주변 온도가 22-24 ° C 인 거리입니다.
공장에서 감도는 6 미터로 설정됩니다.

주목
1. 센서의 렌즈 부분을 인체가 일반적으로 움직이는 곳으로 지적하십시오.
2. 렌즈 부분은 자연광이 도달하는 위치에 있으므로 렌즈 내부의 감광성 센서가 환경 조명을 더 잘 인식 할 수 있습니다.
참고 : 인체 높이는 다르고 이동 속도가 다르고 감도도 다릅니다. 이동 속도는 1.0 ~ 1.5m / sec입니다. 사람의 크기와 움직임 속도가 변하는 경우, 탐지 거리도 마찬가지입니다.

주목:
센서 제품을 처음 사용하기 시작할 때는 다음 항목에주의를 기울여야합니다.
1. 첫 번째 전력은 30 초 대기해야하고 센서가 감지 할 수있는 곳에서 멀리 떨어져 있어야합니다. 조명이 자동으로 꺼진 후 인체는 센서의 감지 범위로 들어가 정상적인 움직임 방향으로 움직입니다. 센서는 작동을 시작하기 위해 하중을 감지하고 제어 할 수 있습니다.
2. LUX, 지연 시간 및 감도의 조정 방법은 A, B 및 C의 다이어그램의 내용을 참조하십시오.

이 제품을 사용할 때 필요한 적절한 위치에 대한 감도를 조정하십시오. 잘못된 작업으로 인해 제품이 정상적으로 작동하지 않도록 최대 값으로 민감도를 조정하지 마십시오. 작은 동물로 인한 움직임과 전력망의 간섭으로 인해 제품이 오작동을 일으킬 수 있습니다.
제품이 정상적으로 작동 할 수없는 경우 감도를 적절하게 줄이고 테스트하십시오.

이 매뉴얼은 제품 프로그래밍의 내용이며 별도로 알려주지 않습니다. 회사의 허가없이 다른 목적으로 명령 매뉴얼의 내용을 복사하는 것은 엄격히 금지되어 있습니다.
