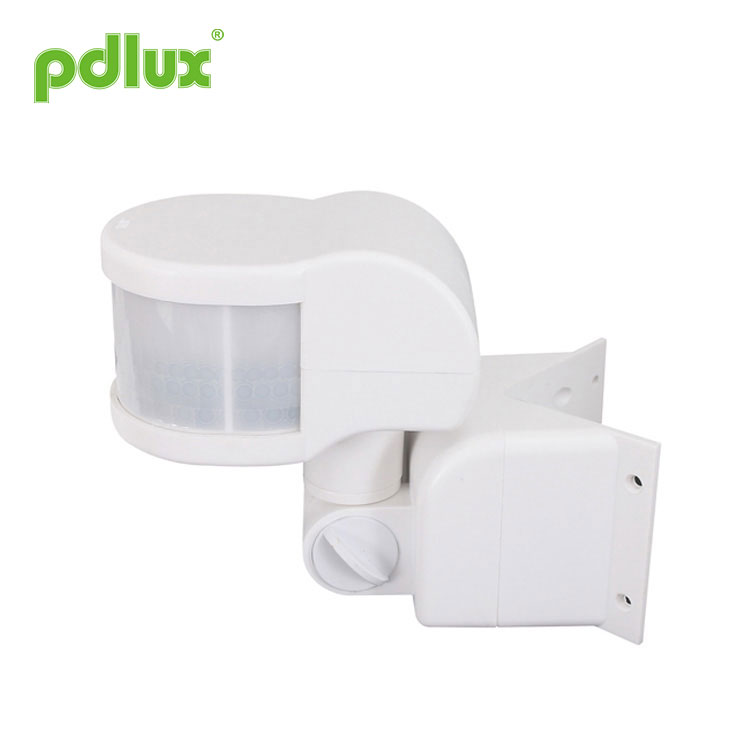

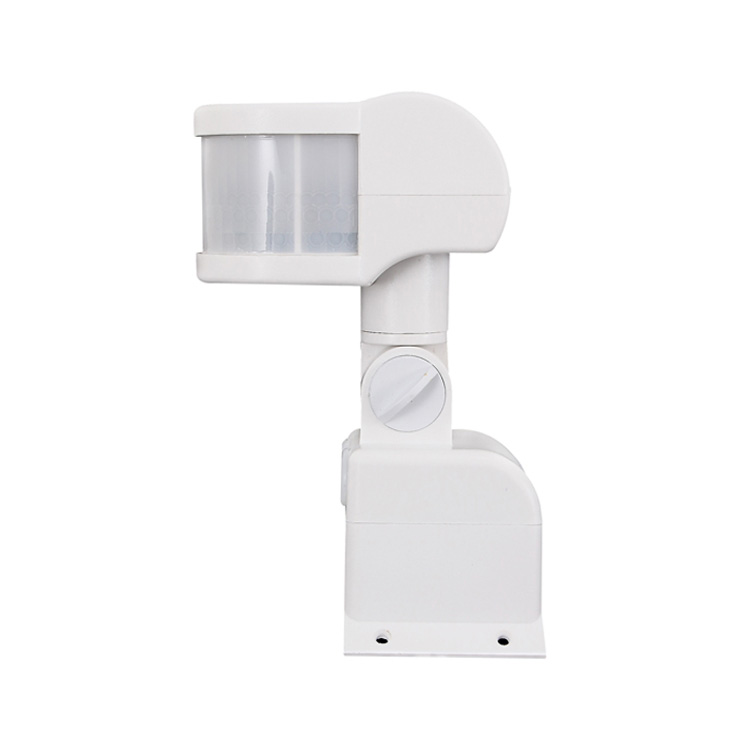

270도 적외선 모션 센서
전문 제조 업체로서 우리는 270도 적외선 모션 센서를 제공하고 싶습니다. 그리고 우리는 당신에게 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
모델:PD-PIR127
문의 보내기
270도 적외선 모션 센서
요약
이 제품은 새로운 에너지 절약형 조명 스위치로 두 개의 고감도 감지기, 집적 회로 및 SMT 기술을 채택합니다. 자동화, 편의성, 안전, 에너지 절약 등의 기능을 집약시켰습니다. 넓은 감지는 오른쪽 및 왼쪽 서비스 영역으로 구성되며, 사람이 감지 영역에 들어갈 때 인간의 적외선을 신호 제어 소스로 사용하여 부하를 시작합니다. 센서는 낮과 밤을 자동으로 식별할 수 있습니다. 파워쇼, 감지쇼 기능으로 설치가 간편하고 폭넓게 사용됩니다.
명세서
센서 정보
기능
감지 범위는 조정될 수 있습니다: 스위치를 누르면 감지 범위가 가까워지고 그렇지 않으면 멀어집니다.
낮과 밤을 자동으로 식별할 수 있습니다. PD-PIR127의 작업 주변 조명은 자유롭게 조정할 수 있습니다. 햇빛(가장 큰)으로 바꾸면 낮과 밤에 작동할 수 있지만 3LUX 미만의 환경에서만 작동할 수 있습니다. 당신은 그것을 달(가장 작은 것)로 바꿉니다. 조정에 관한 테스트 방법을 참조하십시오.
전원 및 감지 표시: 전원을 켠 후 표시등이 4초마다 한 번씩 깜박이고, 유도 신호를 받은 후 1초마다 2번씩 깜박일 수 있습니다. 따라서 감지기와 전력이 정상인지 보여줄 수 있습니다.
시간 설정이 계속 추가됨: 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 첫 번째 시간 설정을 기준으로 나머지 시간을 다시 한 번 계산해야 합니다.
시간 설정 조정: 작업 시간 설정은 고객 희망에 따라 조정될 수 있으며 최소 시간은 8초±3초, 최대 시간은 7분±2분입니다.
잠금 기능: 작동 중에 전원이 2초 동안 꺼졌다가 다시 켜지면 센서가 부하 조명을 유지합니다. 그리고 4초 동안 전원을 끈 후 다시 켜면 센서가 자동으로 재개됩니다.
설치(다이어그램1과 유사)
Δ 전원을 끄십시오.
Δ 베이스 리드의 나사를 조이고 배선 구멍을 당기고 베이스 리드에 전원 및 부하 와이어를 연결합니다.
Δ 선택한 설치 위치에 확장 나사를 사용하여 베이스 뚜껑을 고정합니다.
Δ 표시 다이어그램에 따라 전원 및 부하 와이어를 센서의 연결 라인 열에 연결합니다.
Δ 베이스 뚜껑에 센서를 고정하고 나사를 조인 다음 전기를 공급하여 테스트할 수 있습니다.
메모
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 물체는 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다.
온도 변화 구역 근처(예: 에어컨, 중앙 난방 장치 등) 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
몇 가지 문제와 해결 방법
1.로드가 작동하지 않습니다.
ㅏ. 전원과 부하를 확인하십시오.
비. 표시등이 4초마다 1번 깜박이면;
씨. 부하가 좋다면;
디. 감지 후 표시등이 빠르게 깜박이면;
이자형. 설정한 작업 조명이 주변 조명과 일치하는지 확인하세요.
2. 감도가 좋지 않습니다.
ㅏ. 신호 수신에 영향을 미치는 감지 창 앞에 장애물이 있는지 확인하십시오.
비. 주변 온도를 확인하십시오.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이를 확인하십시오.
이자형. 움직이는 방향이 올바른 경우.
3. 센서는 부하를 자동으로 차단할 수 없습니다.
ㅏ. 감지 영역에 지속적인 신호가 있는 경우;
비. 시간 설정이 가장 길게 설정된 경우;
씨. 전원이 필요한 지침과 일치하는 경우;
디. 센서 근처의 온도가 변하는 경우(에어컨, 중앙 난방 장치 등)
이자형. 잠금 상태인지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 효과가 없어져 문제가 발생할 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
적외선 센서 PD-PIR127 지침
요약
이 제품은 새로운 에너지 절약형 조명 스위치로 두 개의 고감도 감지기, 집적 회로 및 SMT 기술을 채택합니다. 자동화, 편의성, 안전, 에너지 절약 등의 기능을 집약시켰습니다. 넓은 감지는 오른쪽 및 왼쪽 서비스 영역으로 구성되며, 사람이 감지 영역에 들어갈 때 인간의 적외선을 신호 제어 소스로 사용하여 부하를 시작합니다. 센서는 낮과 밤을 자동으로 식별할 수 있습니다. 파워쇼, 감지쇼 기능으로 설치가 간편하고 폭넓게 사용됩니다.
명세서
|
전원: 100-130V/AC 220-240V/AC 전원 주파수: 50/60Hz 정격 부하: 1200W 최대 텅스텐(220-240V/AC) 300W 최대 형광등(220-240V/AC) 800W 최대 텅스텐(100-130V/AC) 200W 최대 형광등(100-130V/AC) 감지 범위: 최대 11m(24℃) 감지 각도: 270° |
시간 설정: 최소:8초±3초 최대:7min±2min(조정가능) 조명 제어:<3LUX~햇빛 조명(조정 가능) 설치 높이: 1.8m~2.5m 전력 소비: 0.45W(작동) 0.1W(정적) 감지 이동 속도: 0.6~1.5m/s 작동 온도:-10~+40℃ 상대 습도:<93%RH |
센서 정보
기능
감지 범위는 조정될 수 있습니다: 스위치를 누르면 감지 범위가 가까워지고 그렇지 않으면 멀어집니다.
낮과 밤을 자동으로 식별할 수 있습니다. PD-PIR127의 작업 주변 조명은 자유롭게 조정할 수 있습니다. 햇빛(가장 큰)으로 바꾸면 낮과 밤에 작동할 수 있지만 3LUX 미만의 환경에서만 작동할 수 있습니다. 당신은 그것을 달(가장 작은 것)로 바꿉니다. 조정에 관한 테스트 방법을 참조하십시오.
전원 및 감지 표시: 전원을 켠 후 표시등이 4초마다 한 번씩 깜박이고, 유도 신호를 받은 후 1초마다 2번씩 깜박일 수 있습니다. 따라서 감지기와 전력이 정상인지 보여줄 수 있습니다.
시간 설정이 계속 추가됨: 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 첫 번째 시간 설정을 기준으로 나머지 시간을 다시 한 번 계산해야 합니다.
시간 설정 조정: 작업 시간 설정은 고객 희망에 따라 조정될 수 있으며 최소 시간은 8초±3초, 최대 시간은 7분±2분입니다.
잠금 기능: 작동 중에 전원이 2초 동안 꺼졌다가 다시 켜지면 센서가 부하 조명을 유지합니다. 그리고 4초 동안 전원을 끈 후 다시 켜면 센서가 자동으로 재개됩니다.
설치(다이어그램1과 유사)
Δ 전원을 끄십시오.
Δ 베이스 리드의 나사를 조이고 배선 구멍을 당기고 베이스 리드에 전원 및 부하 와이어를 연결합니다.
Δ 선택한 설치 위치에 확장 나사를 사용하여 베이스 뚜껑을 고정합니다.
Δ 표시 다이어그램에 따라 전원 및 부하 와이어를 센서의 연결 라인 열에 연결합니다.
Δ 베이스 뚜껑에 센서를 고정하고 나사를 조인 다음 전기를 공급하여 테스트할 수 있습니다.
|
시험 ●조명 조절 손잡이를 시계 반대 방향(LUX)으로 최대로 돌립니다. 시간 손잡이를 시계 방향으로 최소로 돌립니다. ●전원을 켜면 제어된 부하가 작동하지 않고 표시등이 4초마다 1번 깜박입니다. 부하가 5~10초 내에 작동하고 표시등이 1초마다 2번 깜박입니다. 만일 거기에 유도 신호가 없으면 부하가 5~30초 이내에 작동을 멈춰야 하며, 표시 램프가 4초마다 1회 깜박임을 재개해야 합니다. ● 첫 번째 꺼낸 후 5-10초 후에 다시 감지하면 부하가 작동하고 표시 램프가 1초마다 2번 깜박입니다. 부하가 5-15초 내에 작동을 중지합니다. ●LUX 손잡이를 시계 반대 방향으로 최소로 돌립니다. 3LUX 이상의 주변광에서 테스트하는 경우 로드가 작동을 멈춘 후 센서 로드가 작동하지 않아야 합니다. 감지기 창을 불투명하게 덮으면 물체(수건 등)가 있으면 하중이 작동해야 합니다. 유도 신호가 없는 조건에서는 부하가 5~15초 이내에 작동을 멈추는 것이 정상입니다. ●주의: 두 번째 유도는 첫 번째 유도 후 5초 후에 이루어져야 하며 부하가 작동을 멈춥니다. 그러나 부하가 작동을 멈추지 않으면 연속적으로 감지하는 간격이 필요하지 않습니다. |
 |
메모
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 물체는 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다.
온도 변화 구역 근처(예: 에어컨, 중앙 난방 장치 등) 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
몇 가지 문제와 해결 방법
1.로드가 작동하지 않습니다.
ㅏ. 전원과 부하를 확인하십시오.
비. 표시등이 4초마다 1번 깜박이면;
씨. 부하가 좋다면;
디. 감지 후 표시등이 빠르게 깜박이면;
이자형. 설정한 작업 조명이 주변 조명과 일치하는지 확인하세요.
2. 감도가 좋지 않습니다.
ㅏ. 신호 수신에 영향을 미치는 감지 창 앞에 장애물이 있는지 확인하십시오.
비. 주변 온도를 확인하십시오.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이를 확인하십시오.
이자형. 움직이는 방향이 올바른 경우.
3. 센서는 부하를 자동으로 차단할 수 없습니다.
ㅏ. 감지 영역에 지속적인 신호가 있는 경우;
비. 시간 설정이 가장 길게 설정된 경우;
씨. 전원이 필요한 지침과 일치하는 경우;
디. 센서 근처의 온도가 변하는 경우(에어컨, 중앙 난방 장치 등)
이자형. 잠금 상태인지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 효과가 없어져 문제가 발생할 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
