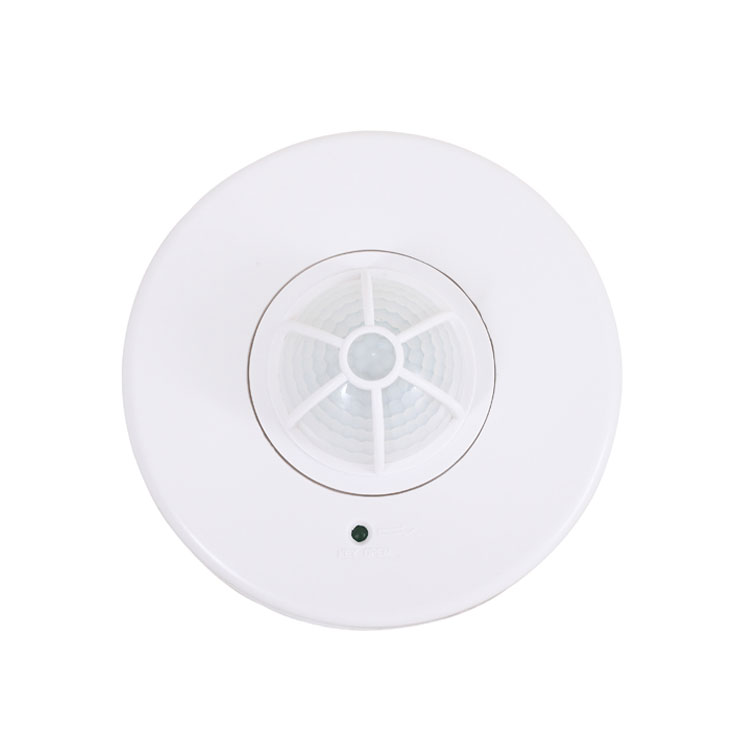

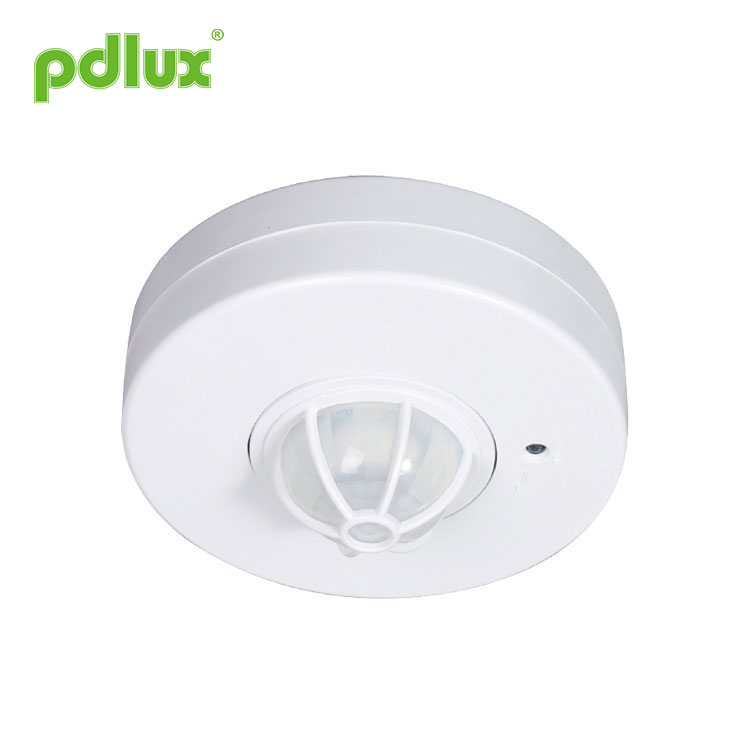

360도 천장 PIR 모션 센서 스위치
전문 제조 업체로서 우리는 360도 천장 PIR 모션 센서 스위치를 제공하고 싶습니다. 그리고 우리는 당신에게 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
모델:PD-PIR103-Z
문의 보내기
적외선 모션 센서 PD-PIR103-Z 지침
디지털 정밀 스위칭 제어 기술
요약
이 360도 천장 PIR 모션 센서 스위치는 고급 디지털 제어 적외선 초전기 지능형 센서 제품입니다. MCU를 이용하여 스위치 정보를 정확하게 계산하고, 사인파의 영점에서 릴레이가 켜지도록 정확하게 제어하여 각 부하가 켜지도록 합니다. 정현파 영점에서는 정현파 고전압을 켤 때 기존 제어 모드로 인해 발생하는 돌입 전류 문제를 방지합니다. 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 계전기를 방지합니다. 부하시 전압. 현재 전기부하의 다양화로 인해 특히 LED 램프, 에너지 절약 램프, 형광등은 모두 용량이 다른 커패시터를 사용하고 있습니다. 이것은 릴레이에 있어서 재앙이다. 때로는 50W LED 램프가 80~120A의 서지 전류를 생성할 수 있습니다. 10A 일반 계전기는 돌입 전류의 3배만 견딜 수 있으며 며칠 또는 여러 번 내에 계전기가 파손될 가능성이 높습니다. 이것이 바로 시중에 판매되는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다.
이 문제를 극복하기 위해 이 제품은 고급 디지털 정밀 계산을 채택하여 사인파의 전위가 0일 때 부하를 켜서 부하 서지 전류 문제를 해결하고 부하 용량을 크게 향상시키며 제품의 서비스 수명을 연장합니다. 최신 제어 방식의 양산형 센서 기술로 어떤 부하라도 쉽게 제어할 수 있습니다. 중급 및 고급형 제품입니다. 기존 버전에 비해 비용은 증가하지만 제품의 신뢰성과 수명은 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고, 안전을 선택하는 것과 같습니다.
이 제품에는 스위칭 전원 공급 장치 버전과 커패시터 강압 버전이 있습니다. 스위칭 전원 공급 장치 버전은 최대 100V-277V의 작동 전압과 <0.5W의 대기 전력 소비를 갖습니다. 원칙적으로 용량성 강압 버전은 단일 전압만 가질 수 있으며 대기 전력 소비는 >0.7W입니다. 제품을 선택할 때 고려하셔야 합니다.
명세서
|
전원: 220-240VAC,50Hz/60Hz 100-130VAC,50Hz/60Hz 모든 부하: 1200W(220-240VAC) 800W(100-130VAC) 시간 설정: 10초~12분(조정 가능) 감지 범위(22°C): 3-12m(반경)(조정 가능) |
조명 제어: <10LUX-2000LUX(조정 가능) 감지 각도: 360° 작동 온도: -10°C-+40°C 설치 높이: 2.5-4.5m 작동 습도: <93%RH 감지 동작 속도: 0.6-1.5m/s |
센서의 LED:
1. 전원을 30초 동안 켜면 일반 유도 상태로 들어갑니다. 이 시간 동안 LED 표시등은 1초에 한 번씩 깜박입니다.
2. 장치가 감지 신호를 수신하면 한 번 켜집니다.
기능
럭스 조정:
LUX는 주변의 조도를 나타냅니다. LUX 조정 손잡이를 조정하면 센서를 유도에 적용하려는 조도를 선택할 수 있습니다. 자신에게 맞는 습관을 선택하세요.
20LUX 솔루션의 선택 사항 중 일부가 조명됩니다. 일부는 50LUX 주변 조명을 유도 조명으로 선택하고 일부는 LUX 조정 손잡이를 최대로 조정하는 한 언제든지 유도 조명을 선택합니다.
시간 조정:
시간 조정 손잡이는 센서가 빛을 감지한 후 시간을 조정하는 데 사용되며, 유도 후 지연 시간을 사용자가 합리적으로 선택할 수 있습니다.
센서 정보
|

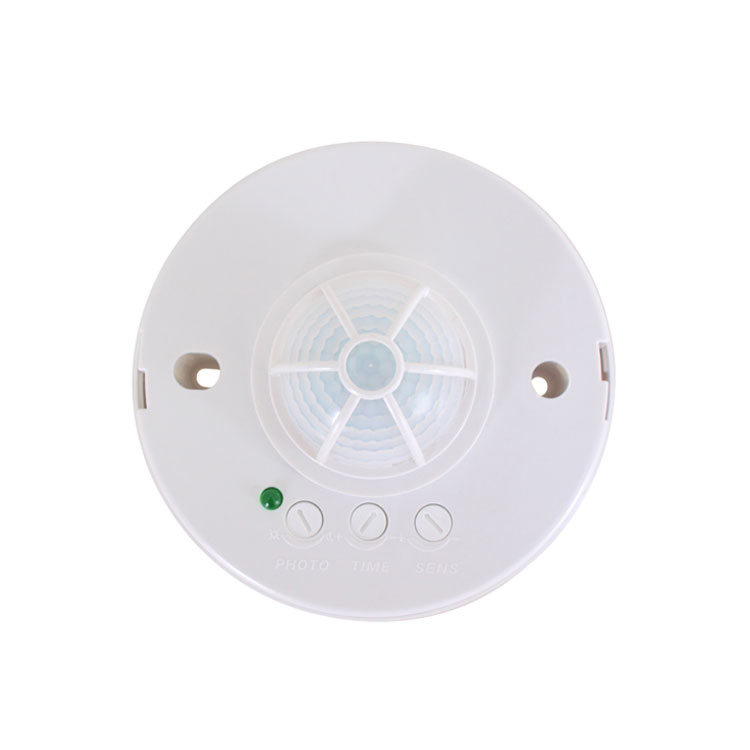

손잡이 설정 ① SENS : 감지범위를 조정합니다. 시계 방향으로 돌리면 증가하고 시계 반대 방향으로 돌리면 감소합니다. 최소로 돌리면 1m, 최대로 돌리면 8m입니다. ② TIME : 부하작업 시간 설정을 조정합니다. 시계 방향으로 돌리면 증가하고 시계 반대 방향으로 돌리면 감소합니다. 최대 설정 시 시간 설정은 약 12분, 최소 설정 시 시간 설정은 약 10초입니다. ③ LUX : 작업등을 조정합니다. 시계 방향으로 돌리면 증가하고 시계 반대 방향으로 돌리면 감소합니다. 최소로 설정하면 약 10LUX 정도의 조명 제어 아래에서만 작동하고, 최대로 설정하면 모든 조명 제어가 작동할 수 있습니다. |
 |
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망과 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
|
연결선 다이어그램 L↓ 브라운 브라운 엔블루 L↑ 레드 L↑와 전원을 연결합니다. L↑와 부하를 연결합니다. |
 |
설치(다음 다이어그램 참조)
1、전원을 끄십시오.
2, 포장의 스케치 맵에 따라 LED를 아래로 누르고, 시계 반대 방향으로 돌려 상단 덮개를 아래로 내립니다. 3, 센서는 부풀린 나사로 선택한 위치에 고정됩니다.
4, 스케치 맵에 따라 전원과 부하를 연결 와이어 열에 연결합니다.
5、상부 커버를 센서에 놓고 시계 방향으로 돌리면 "봉" 소리가 들리므로 테스트할 수 있습니다.
메모
전기 기술자나 경험이 풍부한 사람이 설치해야 합니다.
불안한 물체에 설치하지 마십시오.
감지창 앞에 장애물이나 움직이는 물체가 있어서 감지에 영향을 미치지 않아야 합니다. 에어컨, 중앙난방 등 기온 변화 구역 근처에 설치를 피하세요.
안전을 고려하여 설치 후 히치를 발견한 경우에는 커버를 열지 마십시오.
제품과 설명서에 차이가 있을 경우, 주로 제품을 참고하시기 바랍니다.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
ㅏ. 전원과 부하 연결이 올바른지 확인하십시오.
비. 부하가 좋은지 확인하십시오.
씨. 감지 후 쇼 램프의 속도가 빨라지는지 확인하세요.
디. 작업등이 조명 제어에 해당하는지 확인하십시오.
감도가 좋지 않습니다.
ㅏ. 신호 수신에 영향을 미치는 감지 창 앞에 장애물이 있는지 확인하십시오.
비. 주변 온도가 너무 높지 않은지 확인하세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
이자형. 이동 방향이 올바른지 확인하세요.
센서는 자동으로 부하를 차단할 수 없습니다.
ㅏ. 감지 필드에 연속 신호가 있는지 확인하십시오.
비. 시간 설정이 가장 길게 설정되어 있는지 확인하세요.
씨. 전원이 명령과 일치하는지 확인하십시오.
디. 에어컨이나 중앙난방 등 센서 근처에서 온도 변화가 뚜렷하게 나타나는지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
본 매뉴얼은 본 제품의 현재 컨텐츠 프로그래밍을 위한 것이므로, 제조사에 예고 없이 변경 및 수정될 수 있습니다!
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
