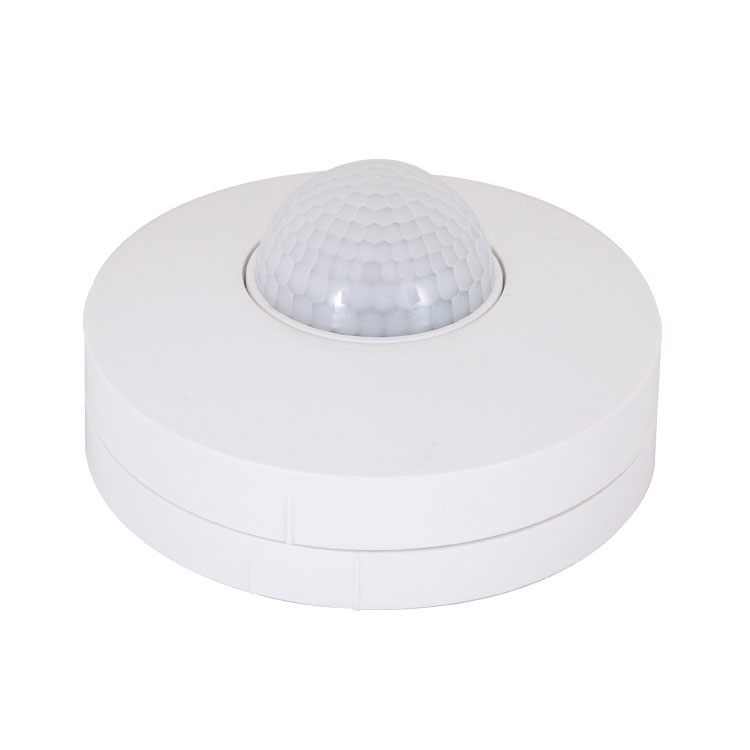

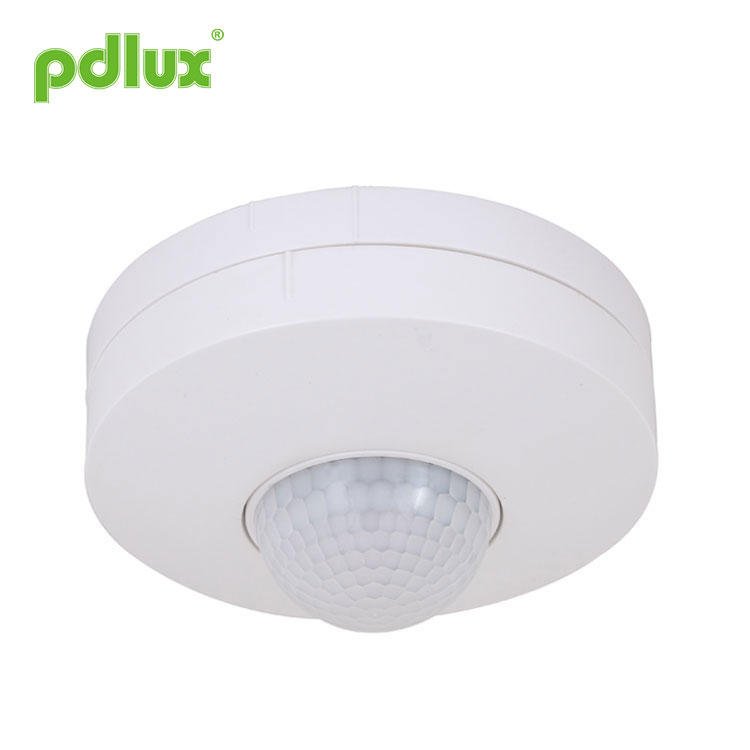

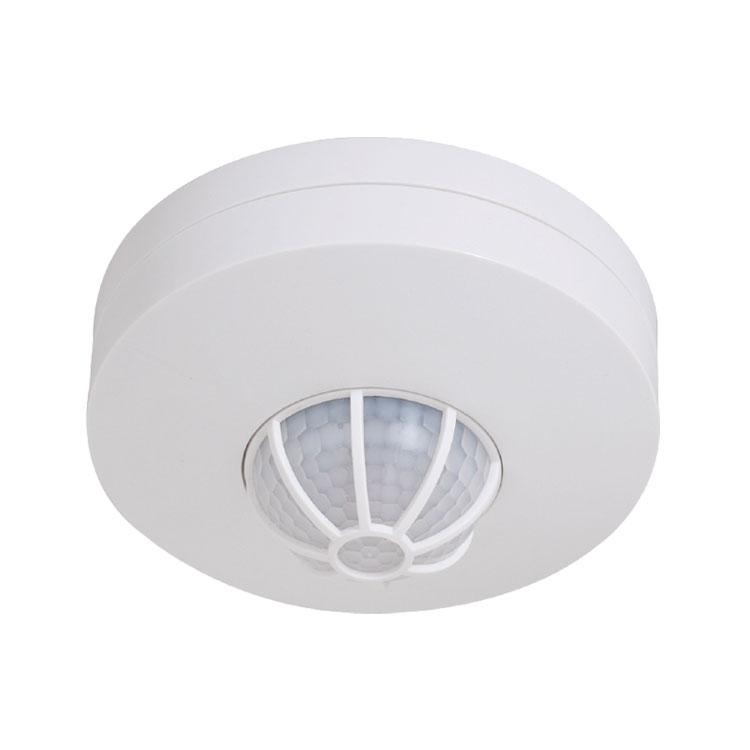

천장 적외선 센서

PD-PIR101-Z 적외선 센서 지침

천장 적외선 센서 요약

이 제품은 첨단 디지털 제어 적외선 초전 지능형 센서 제품으로 MCU를 사용하여 스위치 정보를 정확하게 계산하고 정현파의 영점에서 켜지도록 릴레이를 정확하게 제어하여 각 부하가 켜지도록합니다. 정현파의 영점에서 정현파 고전압을 켰을 때 기존 제어 모드로 인한 돌입 전류 문제, 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 릴레이가 방지됩니다. 부하에서 전압.

현재 전기 부하의 다양 화로 인해, 특히 LED 램프, 에너지 절약형 램프 및 형광등은 모두 정전 용량이 다른 커패시터를 가지고 있습니다. 이것은 릴레이에 대한 재앙입니다. 때때로 50W LED 램프는 80 ~ 120A의 서지 전류를 생성 할 수 있습니다. 10A 일반 릴레이는 돌입 전류의 3 배만 견딜 수 있으며 릴레이가 며칠 또는 여러 번 끊어 질 가능성이 있습니다. 이것이 시장에 나와있는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다.

이 문제를 극복하기 위해 천장 적외선 센서는 첨단 디지털 정밀 계산을 채택하여 정현파가 제로 전위 일 때 부하를 켜서 부하 서지 전류 문제를 해결하여 부하 용량을 크게 향상시키고 제품의 수명을 연장합니다. . 양산 센서 기술의 최신 제어 방식으로 모든 부하를 쉽게 제어 할 수 있습니다. 중형 및 고급 제품입니다. 기존 버전에 비해 비용이 많이 들지만 제품의 신뢰성과 수명이 크게 늘어납니다. 천장 적외선 센서는 마음의 평화를 선택하고 안전을 선택하는 것과 같습니다.

천장 적외선 센서에는 스위칭 전원 공급 장치 버전과 커패시터 강압 버전이 있습니다. 스위칭 전원 공급 장치 버전의 작동 전압은 최대 100V-277V이고 대기 전력 소비는 0.5W 미만입니다. 원칙적으로 용량 성 강압 버전은 단일 전압 만 가질 수 있으며 대기 전력 소비는> 0.7W입니다. 제품을 선택할 때 고려해야합니다.

천장 적외선 센서 사양

함수
> LUX 조정 :
LUX는 환경의 조도를 나타냅니다. LUX 조정 노브를 조정하면 센서를 인덕션에 연결하려는 조도를 선택할 수 있습니다. 자신에게 맞는 습관을 선택하십시오.
20LUX 솔루션의 일부 선택 사항이 조명됩니다. 일부는 50LUX 주변 조명을 유도 조명으로 선택하고 일부는 LUX 조정 노브를 최대로 조정하는 한 언제든지 유도 조명으로 선택합니다.

> 시간 조정 :
시간 조정 노브는 센서가 빛을 감지 한 후 시간을 조정하는 데 사용되며 사용자는 유도 후 지연 시간을 합리적으로 선택할 수 있습니다.

센서 정보

노브 설정
â‘SENS : 감지 범위를 조정합니다. 증가 시키려면 시계 방향으로 돌리고 감소 시키려면 시계 반대 방향으로 돌리십시오. 최소 회전시 3m, 최대 회전시 12m입니다.
â‘¡TIME : 부하 작업 시간 설정을 조정합니다. 증가 시키려면 시계 방향으로 돌리고 감소 시키려면 시계 반대 방향으로 돌리십시오. 시간 설정은 최대로 돌릴 때 약 12 ​​분이고 시간 설정은 최소로 돌릴 때 약 10 초입니다.
• LUX : 작업 조명을 조정합니다. 증가 시키려면 시계 방향으로 돌리고 감소 시키려면 시계 반대 방향으로 돌리십시오. 최소로 돌리면 10LUX에 대한 조명 제어 아래에서만 작동하며 최대로 돌리면 모든 조명 제어를 사용할 수 있습니다.

주의 :이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 감도를 최대로 조정하지 마십시오. 제품이 잘못된 동작으로 인해 정상적으로 작동하지 않는 것을 방지하십시오. 감도가 너무 높기 때문에 잘못 감지하기 쉽습니다. 바람 부는 나뭇잎과 커튼, 작은 동물에 의한 움직임, 전력망 및 전기 장비의 간섭에 의한 잘못된 움직임. 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 민감도를 적절하게 낮추고 테스트 해보십시오.

연결 와이어 다이어그램

설치 지침 (1) 스위치를 설치하기 전에 전원을 끄십시오. (2) 상단 덮개를 시계 반대 방향으로 돌리고 제거하고 하단 덮개를 고정하는 나사를 조입니다. (3) 나사 (좋아요)로 선택한 위치에 하단 커버를 설치합니다) ï¼› (4) 연결 와이어 다이어그램에 따라 전원 와이어와 부하 와이어를 센서의 연결 라인 열에 연결하십시오. (5) 센서의 상단 덮개 버튼을 누르고 시계 방향으로 조여 (예 : & reg;) 설치가 완료됩니다.

노트
> 전기 기사 또는 숙련 된 사람이 설치해야합니다.
> 불안한 물체에 설치하지 마십시오.
> 감지 창 앞에 장애물이나 움직이는 물체가 있어서는 안됩니다.
> 에어컨, 중앙 난방 등 기온 변화가 심한 지역 근처에 설치하지 마세요.
> 안전을 고려하여 설치 후 히치를 찾았을 때 덮개를 열지 마십시오.
> 제품과 지침에 차이가있을 경우 주로 제품을 참조하십시오.

몇 가지 문제와 해결 방법
> 부하는 작동하지 않습니다 :
a. 전원 및 부하 연결이 올바른지 확인하십시오.
b. 부하가 양호한 지 확인합니다.
c. 쇼 램프가 감지 후 속도가 가속되는지 확인합니다.
d. 작업등이 조명 제어에 해당하는지 확인합니다.

> 감도가 나쁩니다 :
a. 신호 수신에 영향을 미치는 감지 창 앞에 장애가 있는지 확인하십시오.
b. 주변 온도가 너무 높은지 확인하십시오.
c. 신호 소스가 감지 필드에 있는지 확인하십시오.
d. 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e. 이동 방향이 올바른지 확인하십시오.

> 센서는 부하를 자동으로 차단할 수 없습니다.
a. 감지 필드에 연속적인 신호가 있는지 확인하십시오.
b. 시간 설정이 가장 길게 설정되어 있는지 확인합니다.
c. 전원이 지침과 일치하는지 확인하십시오.
d. 공기 상태 나 중앙 난방 등과 같이 온도 변화가 센서 근처에 분명히 근접하는지 확인하십시오.



• 사전 설치로 확인하십시오.
• 설치 및 제거 작업 전에 전원 공급을 차단하십시오.
• 안전을 위해 전원을 차단했는지 확인하십시오.
• 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.

본 매뉴얼은 본 제품의 현재 콘텐츠 프로그래밍을위한 것으로, 제조사에 예고없이 변경 및 수정 될 수 있습니다!
이 지침은 당사의 허가없이 다른 용도로 복사해서는 안됩니다.
