제품은 새로운 에너지 절약 스위치입니다. 그것은 집적 회로, 우수한 감도 검출기 및 SMT를 채택합니다. 자동, 편리, 안전, 에너지 절약 및 실용적인 기능이 통합되어 있습니다. 넓은 감지 범위는 상하, 좌우 서비스 영역으로 구성됩니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 영역에 진입하면 제어된 부하를 즉시 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다.
사용범위가 넓습니다. 설치가 매우 편리합니다. 전원 표시와 감지 표시 기능이 있습니다.
명세서
센서 정보
기능
감지 필드: 감지 필드는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다(다음 다이어그램 I 참조). 그러나 감지 필드의 이동 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 식별할 수 있습니다. 생산 전에 설정되었습니다. 그러나 20LUX 미만의 조명 제어에서만 작동할 수 있습니다.
전원 및 감지 표시: 전원을 켠 후 표시 램프가 4초마다 한 번씩 깜박일 수 있습니다. 신호를 수신한 후 1초마다 2번 깜박일 수 있습니다. 따라서 감지 및 전력이 정상인지 보여줍니다.
시간 설정 연속 추가 : 1차 유도 후 2차 유도 신호를 받으면 1차 설정 기본으로 나머지 시간을 한 번 더 계산합니다.(설정 시간)
시간 설정 조정 : 소비자의 희망에 따라 설정 가능합니다. 최소 시간은 8초±3초입니다. 최대값은 7분±2분입니다.
스위치: PD-PIR133C 스위치는 "AUTO", "OFF", "ON"입니다.
설치(다음 다이어그램 참조)
전원을 끄십시오.
전원과 부하 와이어는 연결 와이어 다이어그램에 따라 센서와 연결됩니다.
보드 페이스를 떼어냅니다. 센서가 선택한 위치에 고정됩니다.
보드 표면을 덮은 후 전원을 켜고 테스트할 수 있습니다.
노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 대상은 설치 기준면으로 볼 수 없습니다.
감지창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다.
온도 변화 구역(예: 에어컨, 중앙 난방 등) 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
제품이 가지고 있는 기능과 설명 내용에 차이가 있을 경우, 제품을 우선적으로 고려해 주시길 바라며, 추가로 안내드리지 못해 죄송합니다.
몇 가지 문제와 해결 방법
1. 부하가 작동하지 않습니다.
ㅏ. 전원과 부하를 확인하십시오.
비. 부하가 좋다면.
씨. 유도 후 표시등 속도가 빨라지는 경우. 속도가 빨라지면 스위치가 "자동" 위치에 있는지 확인하십시오.
디. 작업등이 조명 제어와 일치하는지 확인하십시오.
2. 감도가 좋지 않습니다.
ㅏ. 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
비. 주변온도를 확인해주세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이를 확인해주세요.
이자형. 움직이는 방향이 올바른 경우.
3. 센서는 부하를 자동으로 차단할 수 없습니다.
ㅏ. 감지 영역에 지속적인 센서 신호가 있는 경우.
비. 시간 설정을 가장 길게 설정하는 경우.
씨. 힘이 지시에 일치하는 경우에.
디. 센서 근처의 온도가 변하는 경우. (에어컨, 중앙난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 비효율적이어서 일부 문제를 일으킬 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.

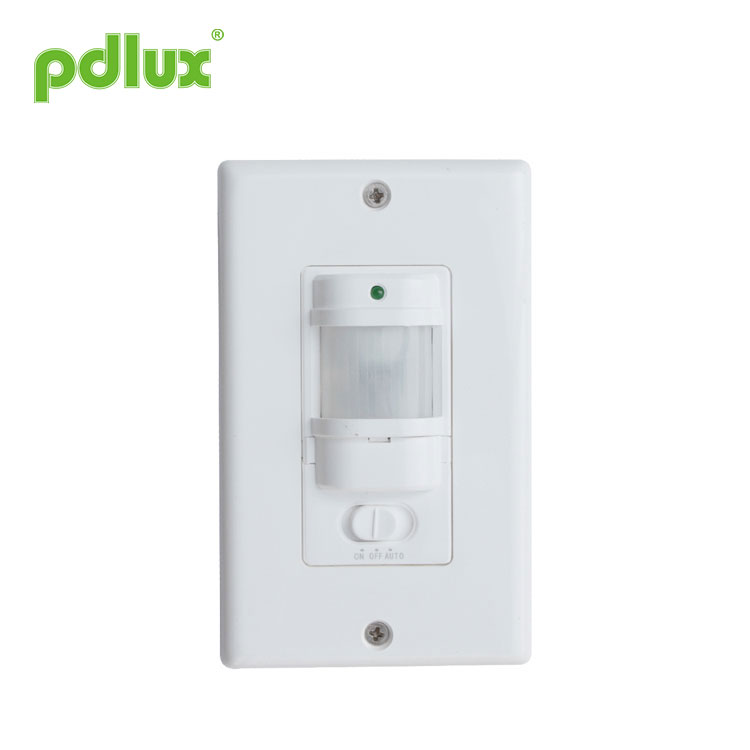

적외선 센서 PD-PIR133C 지침
제품 정보
제품은 새로운 에너지 절약 스위치입니다. 그것은 집적 회로, 우수한 감도 검출기 및 SMT를 채택합니다. 자동, 편리, 안전, 에너지 절약 및 실용적인 기능이 통합되어 있습니다. 넓은 감지 범위는 상하, 좌우 서비스 영역으로 구성됩니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 영역에 진입하면 제어된 부하를 즉시 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다.
사용범위가 넓습니다. 설치가 매우 편리합니다. 전원 표시와 감지 표시 기능이 있습니다.
명세서
|
전원: 100-130V/AC 220-240V/AC 100-240V/AC 전원 주파수: 50/60Hz 정격 부하: 800W 최대 텅스텐(100-130V/AC) 200W 최대 형광등(100-130V/AC) 1200W 최대 텅스텐(220-240V/AC) 300W 최대 형광등(220-240V/AC) |
조명 제어: <20LUX 시간 설정: 최소:8초±3초 최대:7min±2min(조정가능) 감지 각도: 140° 180° 감지 범위: 최대 9m(22°C) 작동 온도: -10°C~+40°C 작동 습도: <93%RH 설치 높이: 1m~1.6m 소비전력 : 0.45W(정적 0.1W) 감지 동작 속도: 0.6~1.5m/s |
센서 정보
기능
감지 필드: 감지 필드는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다(다음 다이어그램 I 참조). 그러나 감지 필드의 이동 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 식별할 수 있습니다. 생산 전에 설정되었습니다. 그러나 20LUX 미만의 조명 제어에서만 작동할 수 있습니다.
전원 및 감지 표시: 전원을 켠 후 표시 램프가 4초마다 한 번씩 깜박일 수 있습니다. 신호를 수신한 후 1초마다 2번 깜박일 수 있습니다. 따라서 감지 및 전력이 정상인지 보여줍니다.
시간 설정 연속 추가 : 1차 유도 후 2차 유도 신호를 받으면 1차 설정 기본으로 나머지 시간을 한 번 더 계산합니다.(설정 시간)
시간 설정 조정 : 소비자의 희망에 따라 설정 가능합니다. 최소 시간은 8초±3초입니다. 최대값은 7분±2분입니다.
스위치: PD-PIR133C 스위치는 "AUTO", "OFF", "ON"입니다.
설치(다음 다이어그램 참조)
전원을 끄십시오.
전원과 부하 와이어는 연결 와이어 다이어그램에 따라 센서와 연결됩니다.
보드 페이스를 떼어냅니다. 센서가 선택한 위치에 고정됩니다.
보드 표면을 덮은 후 전원을 켜고 테스트할 수 있습니다.
|
시험 보드 표면을 떼어낸 후 시간 손잡이를 시계 반대 방향으로 최소한으로 돌립니다. 전원을 켜면 제어 부하가 작동하지 않고 표시 램프가 4초마다 한 번씩 깜박입니다. 하중은 10초 이내에 작동해야 하며, 감지창을 불투명한 물체(수건 등)로 가리면 표시 램프가 1초마다 2회 깜박일 수 있습니다. (빛은 감지 창을 투사할 수 없습니다). 유도 신호가 없는 조건에서 부하는 5~30초 이내에 작동을 멈춰야 합니다. 동시에 표시 램프는 4초마다 한 번씩 계속 깜박여야 합니다. 첫 번째가 꺼진 후 감지 창을 덮는 데 5~10초 정도 소요됩니다. 부하가 작동하고 표시 램프가 1초마다 2번 깜박입니다. 로드는 5~15초 내에 작동을 멈춥니다. 전원을 켠 후 20LUX 이하의 주변광에서 테스트하면 부하가 5~10초 이내에 작동해야 합니다. 부하가 작동을 멈춘 후에는 센서 부하가 작동하지 않아야 합니다. (부하가 작동 중일 때 지속적인 인덕터 신호를 수신하면 센서가 계속 작동합니다.) 다시 감지하면 부하가 작동하는 것입니다. 인덕터 신호가 없는 조건에서 부하가 5~15초 이내에 작동을 멈추는 것은 정상입니다. |
 |
노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 대상은 설치 기준면으로 볼 수 없습니다.
감지창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다.
온도 변화 구역(예: 에어컨, 중앙 난방 등) 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
제품이 가지고 있는 기능과 설명 내용에 차이가 있을 경우, 제품을 우선적으로 고려해 주시길 바라며, 추가로 안내드리지 못해 죄송합니다.
몇 가지 문제와 해결 방법
1. 부하가 작동하지 않습니다.
ㅏ. 전원과 부하를 확인하십시오.
비. 부하가 좋다면.
씨. 유도 후 표시등 속도가 빨라지는 경우. 속도가 빨라지면 스위치가 "자동" 위치에 있는지 확인하십시오.
디. 작업등이 조명 제어와 일치하는지 확인하십시오.
2. 감도가 좋지 않습니다.
ㅏ. 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
비. 주변온도를 확인해주세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이를 확인해주세요.
이자형. 움직이는 방향이 올바른 경우.
3. 센서는 부하를 자동으로 차단할 수 없습니다.
ㅏ. 감지 영역에 지속적인 센서 신호가 있는 경우.
비. 시간 설정을 가장 길게 설정하는 경우.
씨. 힘이 지시에 일치하는 경우에.
디. 센서 근처의 온도가 변하는 경우. (에어컨, 중앙난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 비효율적이어서 일부 문제를 일으킬 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
