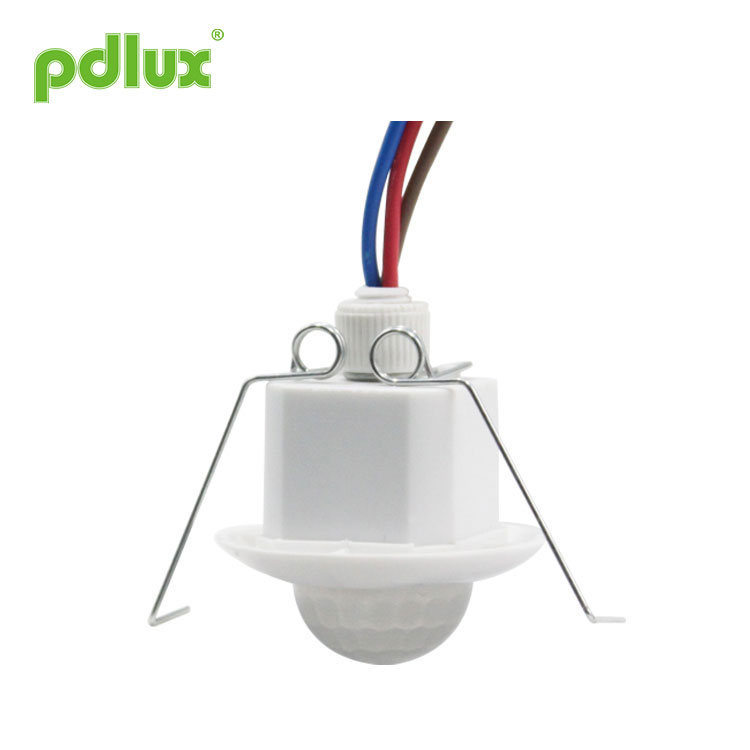

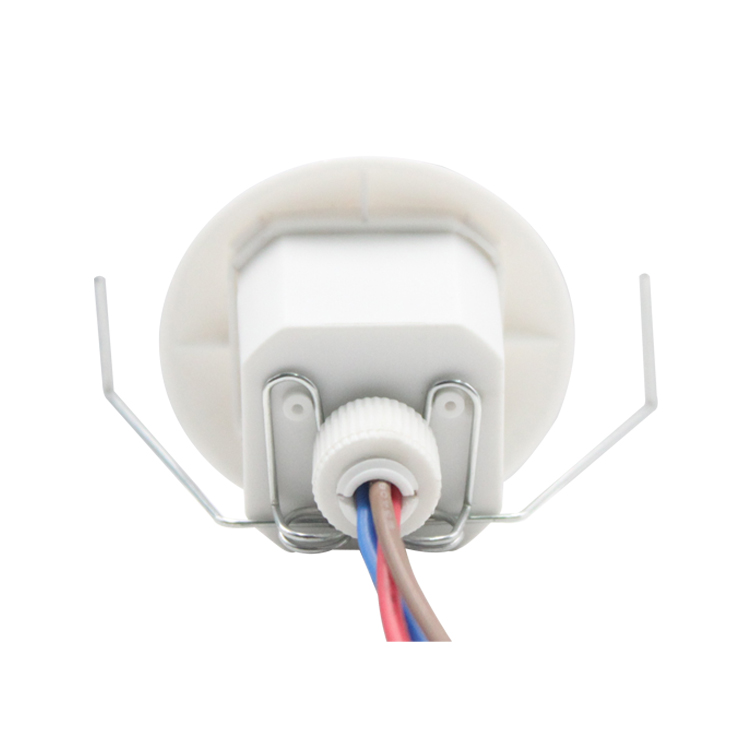

내장형 적외선 센서
PDLUX PD-PIRM20
내장형 적외선 센서는 자동화, 편리한 안전, 에너지 절약 및 실용적인 기능을 수집합니다. 내부에 하나의 검출기가 넓은 범위의 검출 필드를 구성하고, 인간의 적외선 에너지를 제어 신호 원으로 활용하며, 검출 필드에 들어가면 즉시 부하를 시작할 수 있습니다. 낮과 밤을 자동으로 식별 할 수 있습니다. 설치가 쉽고 널리 사용됩니다.
문의 보내기
고전류 충격 방지 버전
요약
내장형 적외선 센서는 자동화, 편리한 안전, 에너지 절약 및 실용적인 기능을 수집합니다. 내부에 하나의 검출기가 넓은 범위의 검출 필드를 구성하고, 인간의 적외선 에너지를 제어 신호 원으로 활용하며, 검출 필드에 들어가면 즉시 부하를 시작할 수 있습니다. 낮과 밤을 자동으로 식별 할 수 있습니다. 설치가 간편하고 널리 사용되며 얇고 디지털 인 지금까지 가장 진보 된 PIR 센서입니다. 임베디드 적외선 센서는 디지털 지능형 초전 적외선 센서를 채택하여 회로 성능을보다 안정시키고 오류 작동을 줄이고 감도를 높이고 오류율을 낮추며 대기 전력 소비를 약하고 신호에 대한 해상도를 더 강하게 만듭니다.
내장형 적외선 센서 사양
| 전원 : 100-240VAC, 50 / 60Hz | 시간 설정 : 1 분 |
| 정격 부하 : 최대 0.5A. 텅스텐. 형광 및 LED | 설치 높이 : 2.5 ~ 3.5m |
| 조명 제어 : <10LUX | 작동 온도 : -10 ° C ~ + 40 ° C |
| 감지 각도 : 360º | 작동 습도 : <95 % RH |
| 감지 범위 : 8m (dia.) (22 ° Cï¼ ‰ | |
| 서지 방지 전류 : 100A / 200uS |
센서 정보
|
연결 와이어 다이어그램
1. 전원으로 갈색과 파란색을 연결합니다.
|
설치 |
1ã € 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2ã € 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3ã € 트래픽이 많은 곳에 설치하면 오류 반응이 발생합니다.
4ã € 근처의 일부 장비에서 발생하는 스파크는 오류 반응을 일으킬 수 있습니다.
결함과 해결책
| 결점 | 실패 원인 | 해결책 |
| 로드가 작동하지 않습니다. | 조명 조명이 잘못 설정되었습니다. | 부하 설정을 조정합니다. |
| 부하가 끊어졌습니다. | 부하를 변경하십시오. | |
| 전원이 꺼져 있습니다. | 전원을 켜십시오. | |
| 부하는 항상 작동합니다. | 감지 영역에 연속 신호가 있습니다. | 감지 영역의 설정을 확인하십시오. |
| 동작 신호가 감지되지 않으면 부하는 작동합니다. | 램프가 잘 설치되지 않아 센서가 신뢰할 수있는 신호를 감지하지 못합니다. | 설치 장소를 다시 조정하십시오. |
| 센서에 의해 움직이는 신호 감지 (벽 뒤의 움직임, 작은 물체의 움직임 등) | 감지 영역의 설정을 확인하십시오. | |
| 모션 신호가 감지되면 부하가 작동하지 않습니다. | 모션 속도가 너무 빠르거나 정의 된 감지 영역이 너무 작습니다. | 감지 영역의 설정을 확인하십시오. |
â— 사전 설치로 확인하십시오.
â— 안전을 위해 설치 및 제거 작업 전에 전원을 차단하십시오.
â— 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.
우리는 제품의 품질과 신뢰성을 높이기 위해 최선을 다하고 있지만, 모든 전자 부품은 비 효율화 될 가능성이있어 문제가 발생할 수 있으며, 설계시 중복 설계에주의를 기울이고 문제를 피하기 위해 안전 할당량을 채택했습니다.
이 지침은 당사의 허가없이 다른 용도로 복사해서는 안됩니다.
