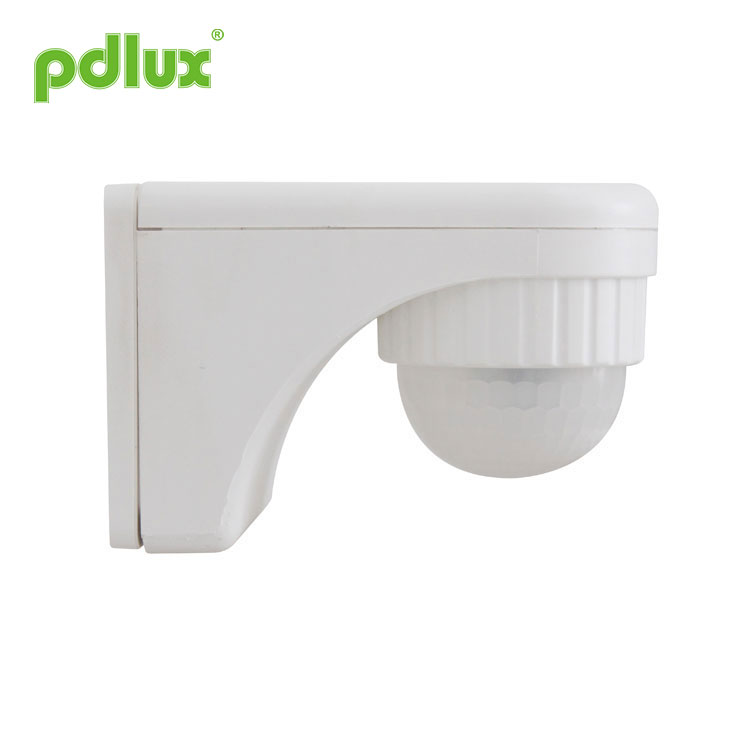

에너지 절약형 적외선 모션 센서 스위치
다음은 에너지 절약형 적외선 모션 센서 스위치에 대한 소개입니다. 이해를 돕기 위해 노력하겠습니다. 더 나은 미래를 함께 창조하기 위해 계속해서 협력할 신규 고객과 기존 고객을 환영합니다!
모델:PD-PIR116A/B
문의 보내기
에너지 절약형 적외선 모션 센서 스위치
제품 정보
이 제품은 새로운 에너지 절약 센서로 집적 회로와 우수한 감도 감지기를 채택합니다. 자동화, 편의성, 에너지 절약, 안전 및 실용성을 통합합니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 영역에 진입하면 제어된 부하를 즉시 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 설치가 매우 편리하고 사용범위가 넓습니다.
명세서
센서 정보
기능
적합한 설치 위치를 선택하고 주의를 기울이십시오. 인체 이동 방향은 감도와 큰 관계가 있습니다(오른쪽 다이어그램과 같습니다).
설치하기 전에 전원을 끄십시오.
베이스 나사를 조이세요.
팽창된 나사를 사용하여 선택한 위치에 베이스를 설치합니다.
연결선 다이어그램에 따라 센서의 연결선 열에 전원과 부하를 연결하십시오.
본체를 덮고 베이스 나사를 조입니다.
시험
스위치를 5"(TEST) 위치로 돌리십시오.
전원을 켜면 60초 후에 제품이 안정적인 작동 상태로 들어갑니다.
로드가 작동을 멈추고 5~10초 후에 로드가 작동해야 한다는 것이 이해가 됩니다. 지속적인 감지 신호가 없는 상태에서는 부하는 약 5초 이내에 작동을 멈춰야 합니다.
스위치를 30" 위치로 돌립니다. 감지하세요. 30lux 이상의 주변광에서는 부하가 작동하지 않아야 합니다. 감지 창을 불투명한 물체(수건 등, 야간 조명 시뮬레이션)로 완전히 가리면 감지하세요. 부하는 작동해야 합니다. 감지 신호가 없는 조건에서 부하는 약 30초 이내에 작동을 멈춰야 합니다.
노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 물체는 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
몇 가지 문제와 해결 방법
1、부하가 작동하지 않습니다:
a: 전원과 부하의 연결 배선이 올바른지 확인하십시오.
b: 부하가 양호한지 확인하십시오.
c: 작업등 세트가 조명 제어에 해당하는지 확인하세요.
2, 감도가 좋지 않습니다.
a: 신호를 수신하는 데 방해가 되는 감지 창 앞에 장애물이 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e: 이동 방향이 올바른지 확인하십시오.
3、센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는지 확인하십시오.
b: 시간 설정이 가장 긴지 확인하십시오.
c: 전원이 명령과 일치하는지 확인하십시오.
d: 에어컨이나 중앙난방 등 센서 근처의 온도가 눈에 띄게 변하는지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 구성 요소는 효과가 없을 가능성이 있어 일부 문제가 발생할 수 있습니다. 설계 시 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
적외선 센서 PD-PIR116A/B 지침
제품 정보
이 제품은 새로운 에너지 절약 센서로 집적 회로와 우수한 감도 감지기를 채택합니다. 자동화, 편의성, 에너지 절약, 안전 및 실용성을 통합합니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 영역에 진입하면 제어된 부하를 즉시 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 설치가 매우 편리하고 사용범위가 넓습니다.
명세서
|
전원: 100-130V/AC 220-240V/AC 전원 주파수: 50/60Hz 조명 제어: <30LUX(조정 가능) 시간 설정: 5초(TEST),30초, 2min±30sec, 6min±1min (조정가능) 정격 부하: 800W 최대 텅스텐(100-130V/AC) 1200W 최대 텅스텐(220-240V/AC) 최대 300W 형광등(220-240V/AC) |
감지 범위: 최대 8m (22℃) 감지 각도: 150°(PD-PIR116A 1검출기) 250°(PD-PIR116B 2검출기) 작동 온도: -10℃~+40℃ 작동 습도: <93%RH 설치 높이 : 2m~4m 소비 전력: 0.5W(정적 0.1W) 감지 속도: 0.6 ~1.5m/s |
센서 정보
기능
|
낮과 밤을 자동으로 식별할 수 있습니다. 스위치를 5"(테스트) 위치로 돌리면 낮과 밤에 작동할 수 있습니다. 30”, 2’, 6’ 위치로 전환하면 30LUX 이하의 조명에서만 작동할 수 있습니다. 시간 설정 조정 가능: 소비자의 희망에 따라 시간 설정을 자유롭게 설정할 수 있습니다. 5”(TEST) 위치는 약 5초입니다. 30” 위치----약 30초, 2'---- 2분±30초, 6'----6분±1분. |
 |
적합한 설치 위치를 선택하고 주의를 기울이십시오. 인체 이동 방향은 감도와 큰 관계가 있습니다(오른쪽 다이어그램과 같습니다).
설치하기 전에 전원을 끄십시오.
베이스 나사를 조이세요.
팽창된 나사를 사용하여 선택한 위치에 베이스를 설치합니다.
연결선 다이어그램에 따라 센서의 연결선 열에 전원과 부하를 연결하십시오.
본체를 덮고 베이스 나사를 조입니다.
시험
스위치를 5"(TEST) 위치로 돌리십시오.
전원을 켜면 60초 후에 제품이 안정적인 작동 상태로 들어갑니다.
로드가 작동을 멈추고 5~10초 후에 로드가 작동해야 한다는 것이 이해가 됩니다. 지속적인 감지 신호가 없는 상태에서는 부하는 약 5초 이내에 작동을 멈춰야 합니다.
스위치를 30" 위치로 돌립니다. 감지하세요. 30lux 이상의 주변광에서는 부하가 작동하지 않아야 합니다. 감지 창을 불투명한 물체(수건 등, 야간 조명 시뮬레이션)로 완전히 가리면 감지하세요. 부하는 작동해야 합니다. 감지 신호가 없는 조건에서 부하는 약 30초 이내에 작동을 멈춰야 합니다.
노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 물체는 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
몇 가지 문제와 해결 방법
1、부하가 작동하지 않습니다:
a: 전원과 부하의 연결 배선이 올바른지 확인하십시오.
b: 부하가 양호한지 확인하십시오.
c: 작업등 세트가 조명 제어에 해당하는지 확인하세요.
2, 감도가 좋지 않습니다.
a: 신호를 수신하는 데 방해가 되는 감지 창 앞에 장애물이 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e: 이동 방향이 올바른지 확인하십시오.
3、센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는지 확인하십시오.
b: 시간 설정이 가장 긴지 확인하십시오.
c: 전원이 명령과 일치하는지 확인하십시오.
d: 에어컨이나 중앙난방 등 센서 근처의 온도가 눈에 띄게 변하는지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 구성 요소는 효과가 없을 가능성이 있어 일부 문제가 발생할 수 있습니다. 설계 시 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
