모델:PD-PIR122
문의 보내기
적외선 모션 센서 PD-PIR122 지침
제품 정보

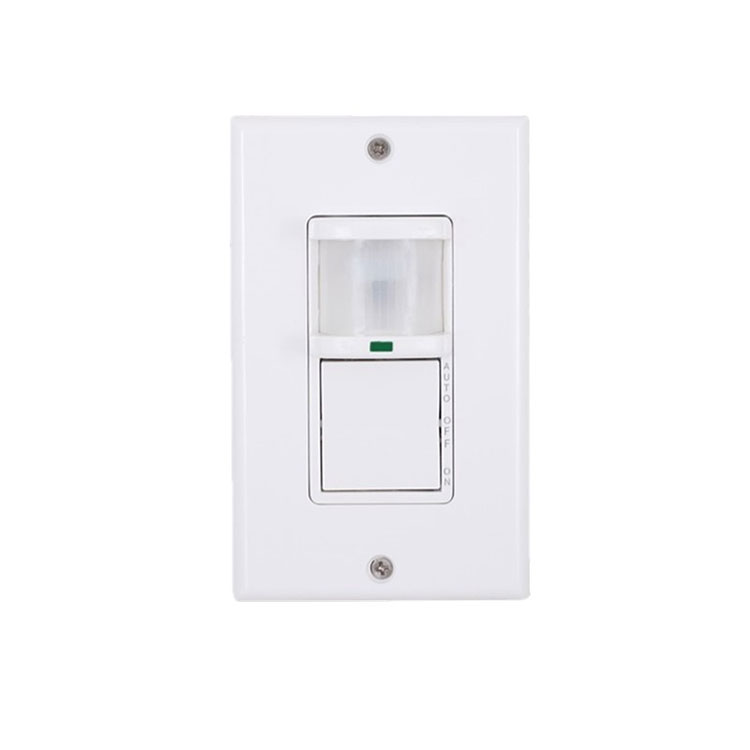

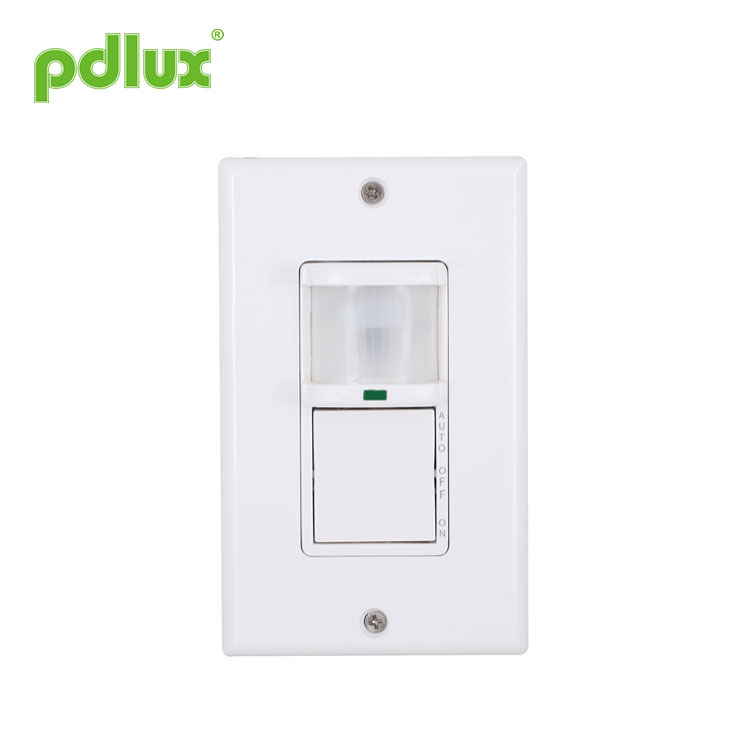

이 인체 적외선 감지기 모션 센서 스위치는 새로운 에너지 절약형 조명 스위치로 고감도 감지기, 집적 회로, 제어 가능한 실리콘 및 SMT를 채택합니다. 자동, 편리성, 안전 및 실용적인 기능을 수집합니다. 넓은 감지 범위는 위아래, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다. 적외선 에너지를 이용하여
인체를 제어 신호 소스로 사용하여 감지 필드에 들어가면 제어된 부하가 시작됩니다. 낮과 밤을 자동으로 식별할 수 있습니다. 설치가 편리하고 범위가 넓습니다. 전원 표시와 감지 표시 기능이 있습니다.
사양
|
전원: 100V/AC~277V/AC 전원 주파수: 50/60Hz 감지 각도: 180° 140° 감지 범위: 8m(22°C) 작동 온도:-10~+40°C |
조명 제어: 2~1000LUX(조정) 시간 설정: 최소:8초±3초 최대:7min±2min 정격 부하: 350W.max(120V/AC 백열등) 500W.max(277V/AC 백열등) 설치 높이: 1m~1.6m |
기능
감지 필드: 넓은 범위는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다.(다음 그림 1 참조) 이동 방향은 감도와 관계가 있으므로 설치 위치를 선택할 때 신중하게 고려하십시오.
자동으로 낮과 밤을 식별할 수 있습니다. 이 제품은 공장을 떠나기 전에 최대로 조정되었습니다. 그러나 고객의 요구에 따라 조정될 수도 있습니다.
감지 표시: 센서가 하나의 신호를 수신하면 표시 램프가 한 번 깜박일 수 있으며 이는 감지가 규칙적임을 나타냅니다.
시간 지연이 계속 추가됩니다. 첫 번째 유도 후 두 번째 유도 신호를 수신하면 첫 번째 시간 지연의 휴식을 기준으로 다시 한 번 시간을 계산합니다. (시간 설정)
접촉 감지: 사람이 접촉 라인을 터치하면 센서가 로드를 시작합니다.(결합됨)
시간 지연은 조정 가능합니다. 소비자의 희망에 따라 설정할 수 있습니다. 최소 시간은 8초±3초, 최대 시간은 7분±2분입니다.
터치톤 스위치: AUTO, OFF, ON.
설치(다음 다이어그램 참조)
 |
1. 어린이의 손이 닿지 않는 곳에 보관하십시오. 2. 화기, 고온, 습기가 많은 곳을 피하여 설치하십시오. |
► 연결 배선도에 따라 전원과 부하 배선을 센서에 연결합니다.
► 보드 표면을 들어 올려 떼어냅니다. 선택한 위치에 센서를 볼트로 고정합니다.
► 기판면을 덮고 볼트를 조인 후 전원을 켜서 테스트할 수 있습니다.
|
|
전원 코드 접근을 차단할 때 확인하시기 바랍니다 |
|
시험 ► 보드 표면을 들어 올리고 시간 손잡이를 시계 반대 방향으로 최소로 돌립니다. "LUX"를 시계 방향으로 최대로 돌리고 누름 버튼을 "AUTO"로 설정합니다. ► 전원을 켠 후 제어되는 부하가 작동해야 하며 표시 램프가 한 번 깜박이고 부하가 10초 이내에 작동을 멈춰야 합니다. 10초 후에 표시등이 한 번 깜박이고 부하가 작동을 시작해야 하며, 유도 신호가 없는 조건에서는 부하가 5~15초 이내에 작동을 멈춰야 합니다. ► "LUX"를 시계 반대 방향으로 최소로 돌리고 불투명한 물체(타월)로 감지 창을 덮습니다. 로드는 5~10초 내에 작동해야 합니다. (로드가 계속 작동하는 경우 연속 유도 신호를 감지한 후 센서가 계속 작동해야 합니다.) ), 로드는 10초 후에 작동하지 않아야 합니다. 다시 유도되면 부하가 작동해야 하며, 유도 신호가 없는 조건에서는 부하가 5~15초 내에 작동을 멈추는 것이 일반적입니다. ► 누름 버튼을 "OFF"로 누르면 센서가 부하를 차단해야 합니다. "ON"으로 누르면 센서가 계속 작동해야 합니다. |
 |
노트
► 전기 기술자나 숙련된 사람이 설치할 수 있습니다.
► 불안한 물체는 설치기준면으로 간주할 수 없습니다.
► 감지창 앞에 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다.
► 온도 변화 구역(예: 에어컨, 중앙 난방 장치 등) 근처에 설치하지 마십시오.
► 설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
► 제품 설명과 일부 차이가 있을 경우, 제품을 우선적으로 고려해 주시길 바라며, 추가 안내가 어려우니 죄송합니다.
몇 가지 문제와 해결 방법
► 부하가 작동하지 않습니다:
a: 전원과 부하를 확인하세요.
b: 부하가 좋은 경우.
c: 스위치가 "자동" 위치에 있는지 확인하십시오.
d: 작업 조명이 주변 조명과 일치하는지 확인하십시오.
►감도가 좋지 않습니다.
A: 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 설치 높이를 확인하세요.
e: 이동 방향이 올바른 경우.
► 센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 유도 신호가 있는 경우.
b: 시간 지연이 가장 길게 설정된 경우.
c: 전원이 명령에 해당하는 경우.
d: 센서 근처의 온도가 변하는 경우. (에어컨, 중앙난방 등)
e: 기능 스위치가 "ON" 위치에 있는 경우.
고장이 나기 쉽기 때문입니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
