인체 PIR 동작 감지기 센서
다음은 인체 PIR 동작 감지 센서에 대한 소개입니다. 인체 PIR 동작 감지 센서에 대한 이해를 돕기를 바랍니다. 더 나은 미래를 함께 창조하기 위해 계속해서 협력할 신규 고객과 기존 고객을 환영합니다!

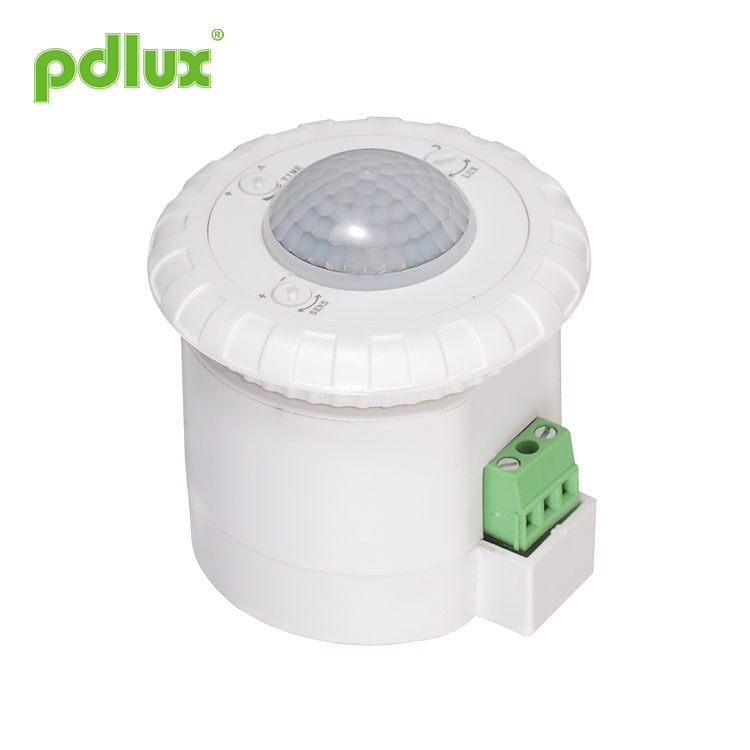

모델:PD-PIR110
문의 보내기
PD-PIR110 적외선 센서 지침
요약
|
인체 PIR 동작 감지기 센서는 우수한 감도 감지기, 집적 회로 및 SMT를 채택한 새로운 에너지 절약 스위치입니다. 자동, 편리, 안전, 에너지 절약, 실용적인 기능을 모두 모았습니다. 넓은 감지 필드는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 필드에 들어가면 즉시 부하를 시작하고 자동으로 낮과 밤을 식별할 수 있습니다. 다양한 유형의 램프 및 랜턴과 함께 사용할 수 있습니다. |
 |
명세서
|
전원: 220-240VAC 전원 주파수: 50/60Hz 정격 부하: 800W 최대 텅스텐(220-240VAC) 200W 최대 형광등(220-240VAC) 시간 설정: 최소:8±3초 최대: 8±3Min (조정가능) |
조명 제어: <10LUX~2000LUX(조정 가능) 감지 범위: 최대 8m(<22°C)(조정 가능) 감지 각도: 360° 설치 높이: 2.5m~3.5m 작동 온도: -10~+40°C 감지 동작 속도: 0.6~1.5m/s 작동 습도:<93%RH |
센서 정보
기능
감지분야 : 감지분야는 상하좌우 서비스분야로 구성되며, 소비자의 희망에 따라 선택 가능합니다. 그러나 움직이는 방향은 감도와 큰 관계가 있습니다.낮과 밤을 식별할 수 있습니다. 작동 시 조명 제어를 자유롭게 조정할 수 있습니다. "태양" 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. 그러나 "달" 위치(최소)로 조정되면 10lux 미만의 조명 제어에서만 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참고하시기 바랍니다.
시간 설정은 연속적으로 추가할 수 있습니다. 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 나머지 첫 번째 시간 지연 기본에서 다시 한 번 시간을 계산합니다.(시간 설정)
조명 제어 전위차계(LUX): 손잡이를 시계 방향으로 돌리면 값이 증가합니다. 노브를 시계 반대 방향으로 돌리면 값이 감소합니다.
시간 전위차계(TIME): 손잡이를 시계 방향으로 돌리면 값이 증가하며 최대 지연 시간은 8±3분입니다. 노브를 시계 반대 방향으로 돌리면 값이 감소하며 최소 지연 시간은 8±3초입니다.
감도 전위차계(SENS): 손잡이를 시계 방향으로 돌리면 값이 증가하며 최대 거리는 10±2m입니다. 시계 반대 방향으로 손잡이를 돌리면 값이 감소하며 최소 거리는 3±2m입니다.
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망과 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.
설치 (다음 다이어그램 참조)
전원을 끄십시오.
나사형 튜브를 전원 코드와 제어 라인에 설치합니다.
연결 배선 다이어그램에 따라 센서에 전원과 부하를 연결합니다.
시험
조명 조절 손잡이를 시계 방향으로 최대치(태양)로 돌리고, 시간 손잡이를 시계 반대 방향으로 돌려 최소치, 감도 손잡이를 시계 방향으로 최대치로 돌립니다.
1. 30초 동안 전기에 연결되면 센서가 작동 상태가 됩니다. 불이 꺼진 후 센서의 감지 창 바로 앞에서 손을 흔들면 센서가 신호를 감지한 후 불이 켜집니다. 8±3초 동안 지속적으로 감지하지 않으면 빛이 꺼져야 합니다.
2. 조명 제어 손잡이를 시계 반대 방향으로 최소값(야간)으로 설정하고 조명이 꺼진 후 센서 감지 창 바로 앞에서 손을 흔들면 조명이 꺼집니다. 감지 창을 불투명한 물체(검은색 천)로 덮으면 한 번 감지하면 표시등이 켜집니다. 8±3초 동안 계속 감지하지 않으면 표시등이 꺼집니다.
먼저 조명 제어 손잡이를 시계 방향으로 최대 값(낮)으로 설정합니다. 그런 다음 시간 및 감도 노브를 시계 방향으로 최대 값으로 설정합니다. 전기를 연결한 후 시간을 계산하면 8±3분 안에 불이 꺼져야 합니다.
|
3. 30초 동안 전기에 연결되면 센서가 작동 상태가 됩니다. 빛이 꺼진 후 감지를 시작하십시오. 센서가 신호를 감지하면 표시등이 켜집니다. 탐지를 중지하십시오. 센서가 신호를 감지하지 못하는 경우 8±3초 후에 표시등이 꺼집니다. 조명 제어 손잡이를 시계 반대 방향으로 최소값(야간)으로 설정하고 조명이 꺼진 후 감지를 시작하고 조명이 꺼집니다. 암실의 밝기를 천천히 낮추십시오. 루멘이 10 LUX 미만이면 표시등이 켜집니다. 탐지를 중지하십시오. 빛은 8±3s에서 꺼질 것입니다. |
 |
노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 대상은 설치 기준면으로 볼 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
a: 전원과 부하를 확인하세요.
b: 부하가 좋은 경우.
c: 작업등이 조명 제어와 일치하는지 확인하십시오.
감도가 좋지 않습니다.
A: 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 이동 방향이 올바른 경우.
센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는 경우.
b: 시간 설정을 가장 길게 설정한 경우.
c: 전원이 명령과 일치하는 경우.
d: 센서 근처의 공기 온도가 변하는 경우(예: 에어컨 또는 중앙 난방 등)
● 다른 환경에서 사용할 경우에는 감도를 최대로 조정하지 마십시오. 고장이 나기 쉽기 때문입니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 효과가 없어져 문제가 발생할 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
